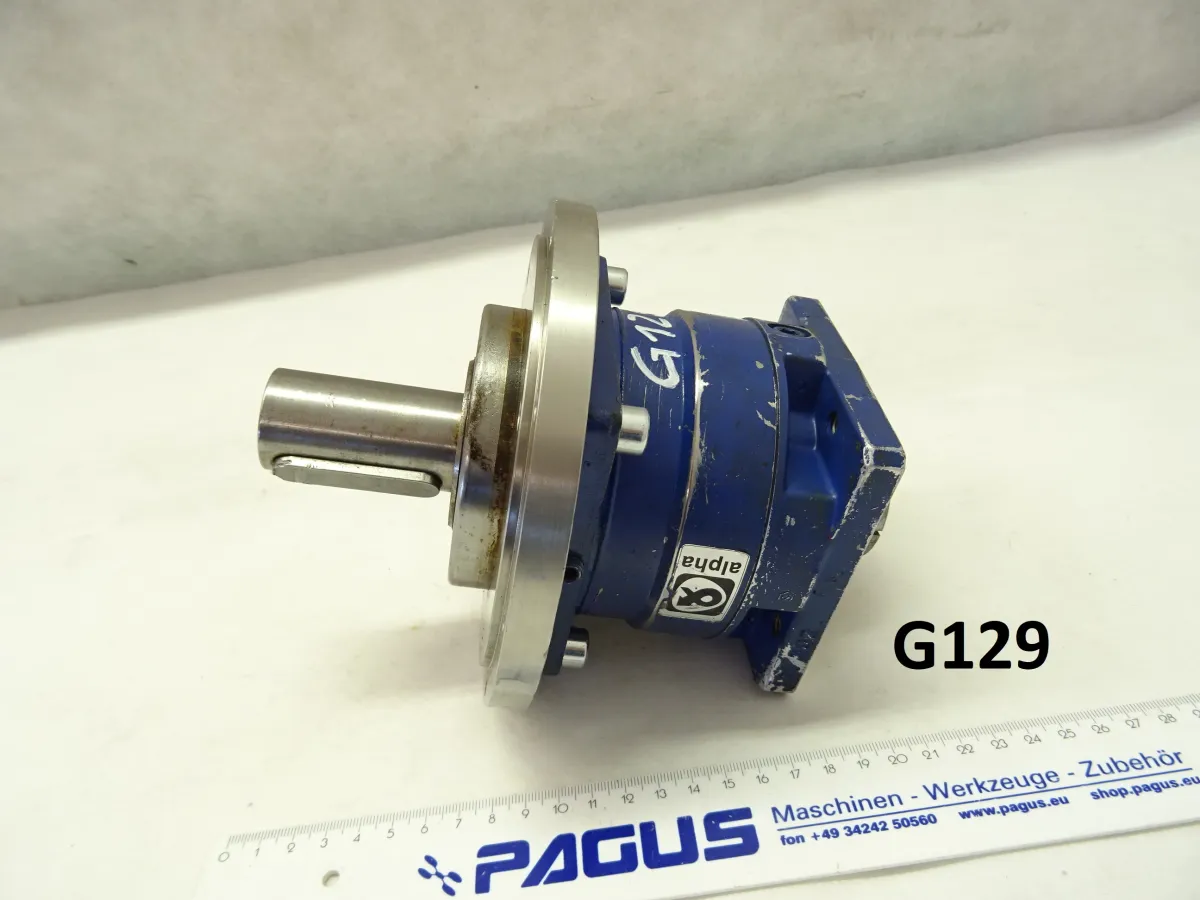

Getriebe, Planetengetriebe
ALPHA
SP
100-MF1-7-121-000
Übersetzung ( i ): 7
Eingang:
Kupplung für Wellendurchmesser: Ø 19
mm, Wellenlänge: 40 mm
Flansch: 100 x 100 / Ø
70 mm
Lochkreisdurchmesser: Ø 95 mm, 4x
Gewindebohrung: M8 x 1,25
Ausgang:
Wellendurchmesser: Ø 32 mm, Wellenlänge: 58 mm,
Nutbreite: 10 mm
Wellengewinde ( Innen ): M12 x 1,75,
Tiefe: 40 mm
Flansch: 102 x 102 mm / Ø 90 mm
Lochkreisdurchmesser: Ø 120 mm, 4x Bohrung: Ø
9,0 mm
Adapterplatte ( Edelstahl ): Ø 159 / 136 / 90
mm
Lochkreisdurchmesser: Ø 147 mm, 8x Bohrung:
Ø 6,5 mm
Material ( Gehäuse ): Stahl
gebraucht, geprüft !
Abmessungen: 195 x 160 x 160 mm
