CNC Drehmaschinen GILDEMEISTER CTX-200

Drehdurchmesser:440 mm

Drehlänge:350 mm

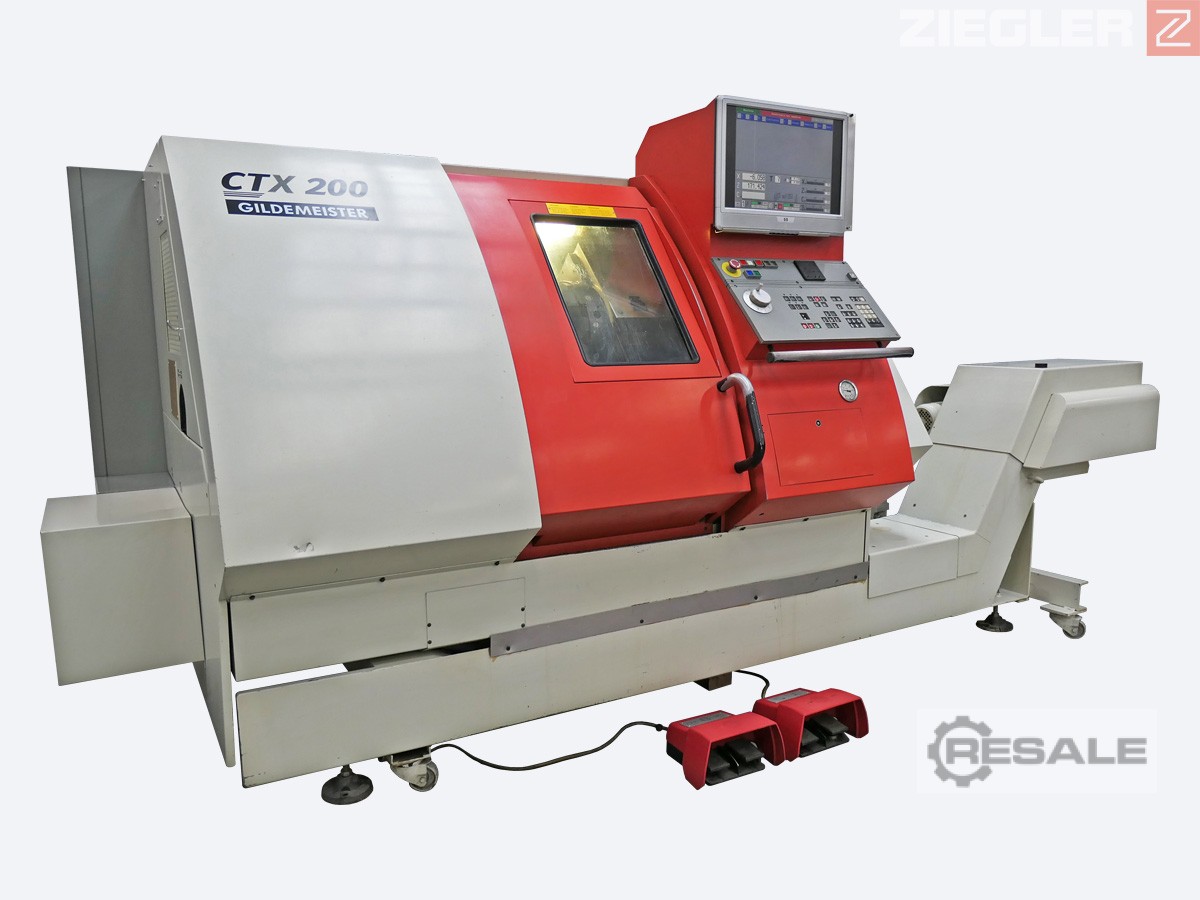

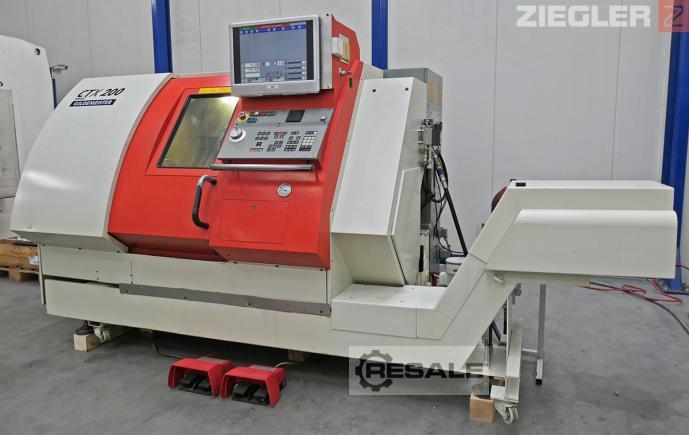

Gildemeister CTX-200 - CNC-Drehmaschine

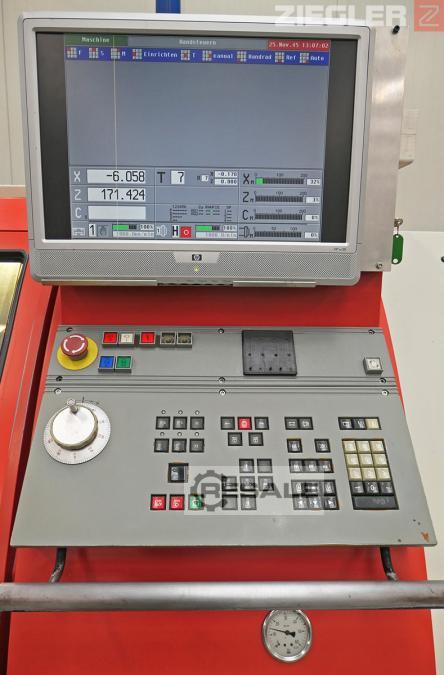

- Gildemeister/DMG CNC-Steuerung
- 3-Backen-Drehfutter Ø 140 mm

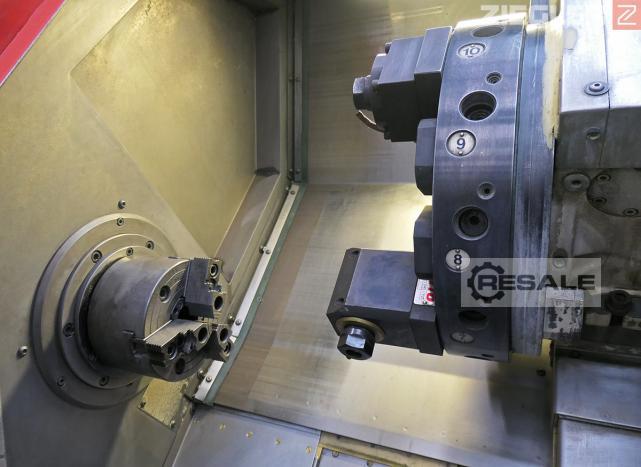

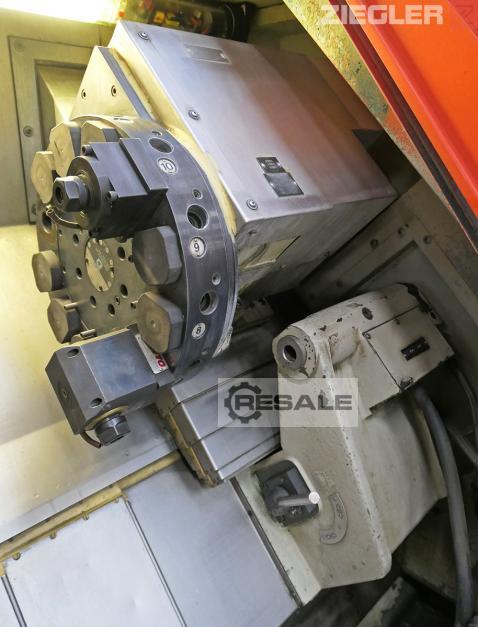

- 12-fach-Werkzeugrevolver mit angetriebenen Werkzeugen
- Arbeitsraumbeleuchtung
- Späneförderer
- 10810 Betriebsstunden
- inkl. diverse Werkzeuge
- inkl. Bedienungsanleitungen & Unterlagen
- Baujahr 1995

Technische Daten

Arbeitsbereich:
- Umlauf-Ø über Bettbahnabdeckung: 440 mm
- Umlauf-Ø über Planführungsabdeckung: 210 mm
- Planweg: 160 mm
- Längsweg: 350 mm
Drehspindel:
- Spindelkopf-Ø: 120 mm h5
- Spindelkopf-Ø im vorderen Lager: 85 mm
- Spindelbohrung: 56 mm
- Spannfutter-Ø: 140 mm
Hauptantrieb:
- Antriebsleistung 100/50% ED: 7,5 / 11 kW
- max. Drehmoment: 58 / 84 Nm
- Drehzahlbereich: 25 - 5000 U/min
Vorschubantrieb:
- X-Vorschubkraft: 200 daN
- Z-Vorschubkraft: 300 daN
- X-Eilgang: 12 m/min
- Z-Eilgang: 16 m/min
- Meßsystem: inkrementaler Drehgeber
Werkzeugträger:
- Universal-Scheibenrevolver: autom. schaltend mit Richtungslogik
- Anzahl der Werkzeugstationen: 12
- Werkzeugaufnahme Zylinderschaft (DIN 69880): 20 mm
- Werkzeugträgerschaltzeit pro Station (30°): 0,48 s
Universal-Scheibenrevolver mit angetr. Werkzeugen:
- Anzahl der Werkzeugstationen: 12
- davon max. angetr. Werkzeuge: 12
- max. Spanndurchmesser der angetr. Werkzeuge: 12 mm
- Antriebsleistung 100/50% ED: 2,5 / 3,0 kW
Reitstock:
- Pinolendurchmesser: 50 mm
- Pinolenhub: 120 mm
- Pinolenaufnahme: MK 3
- Pinolendruck max.: 300 daN
Maschinenabmessungen:
- Maße mit Späneförderer BxHxT: 3930 x 1690 x 1651
- Gewicht ohne Späneförderer: 2950 kg
Geräuschemissionswert:
- Arbeitsplatzbezogener Dauerschalldruckpegel: 77 dbA
Verkäufer Angebot Nr. resale 100239
