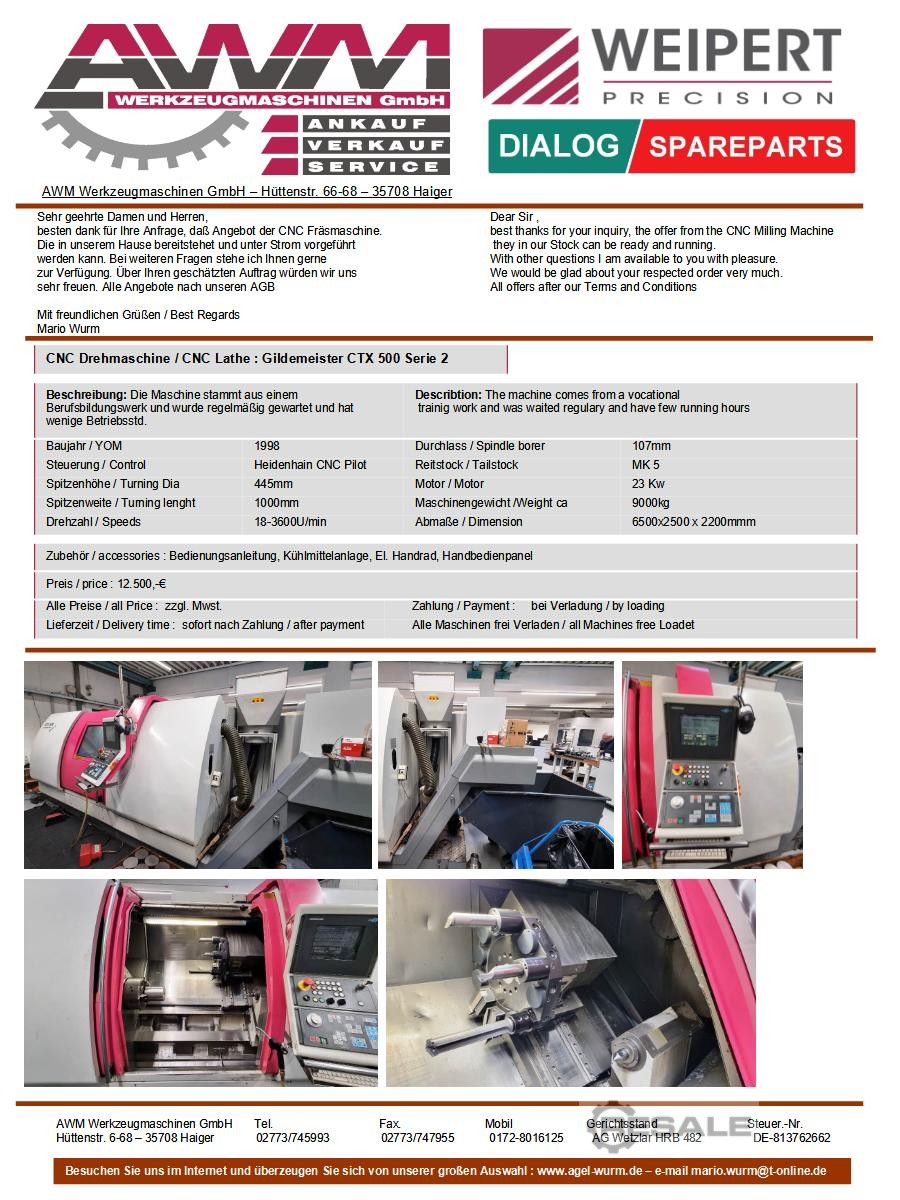

Gildemeister CTX 500 serial 2 CNC Drehmaschinen

Maschinenart CNC Drehmaschine
Hersteller GILDEMEISTER
Type CTX 500 S2
Baujahr 1998
Steuerung CNC Pilot Heidenhain
Ursprungsland Deutschland
Lieferzeit nach Absprache
Frachtbasis ab Standort

Technische Details
Drehdurchmesser max. 445 mm
Drehlänge 1.000 mm
Steuerung CNC Pilot Heidenhain
Umlaufdurchmesser 680 mm
Hauptspindel:
Drehzahlbereich – Hauptspindel 18 - 3.600 min/-1
Antriebsleistung – Hauptspindel 23 kW
Max. Drehmoment 650 Nm
Spindelnase 220h5
Futterdurchmesser 315 / 400
Spindellagerdurchmesser 140 mm
Spindelbohrung 107 mm
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme 40 DIN69880
Verfahrwege:
x-Weg 320 mm
z-Weg 1.097 mm
Reitstock:
Pinolenhub 120 mm
Reitstockaufnahme MK 5
Pinolendruck 14 kN
Vorschübe:
Eilgang X : 24 / Z : 30 m/min
Vorschubkraft X: 8 / Z: 15 kN
Gesamtleistungsbedarf 58 kVA
Maschinengewicht ca. 9,0 t
Raumbedarf ca. 6,5 x 2,5 x 2,2 m
