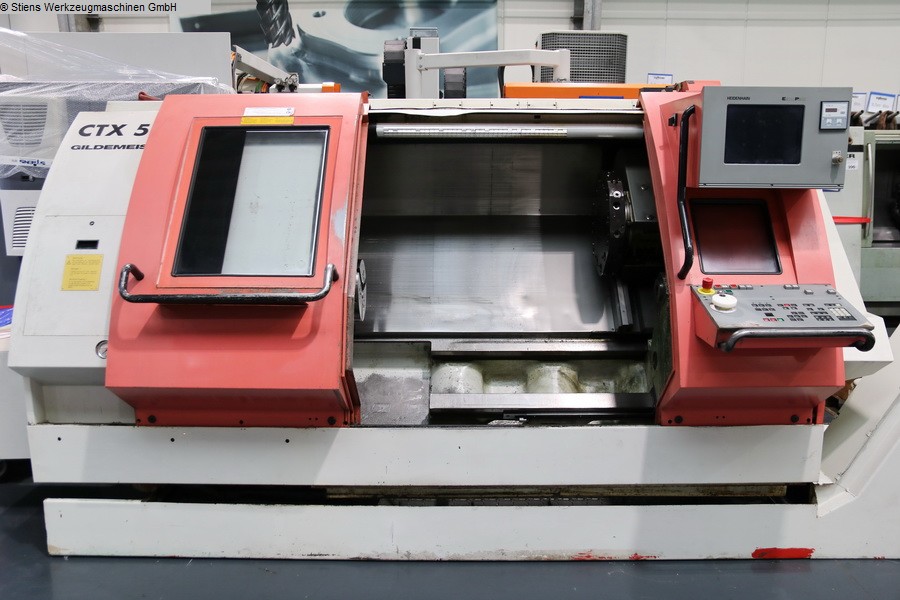

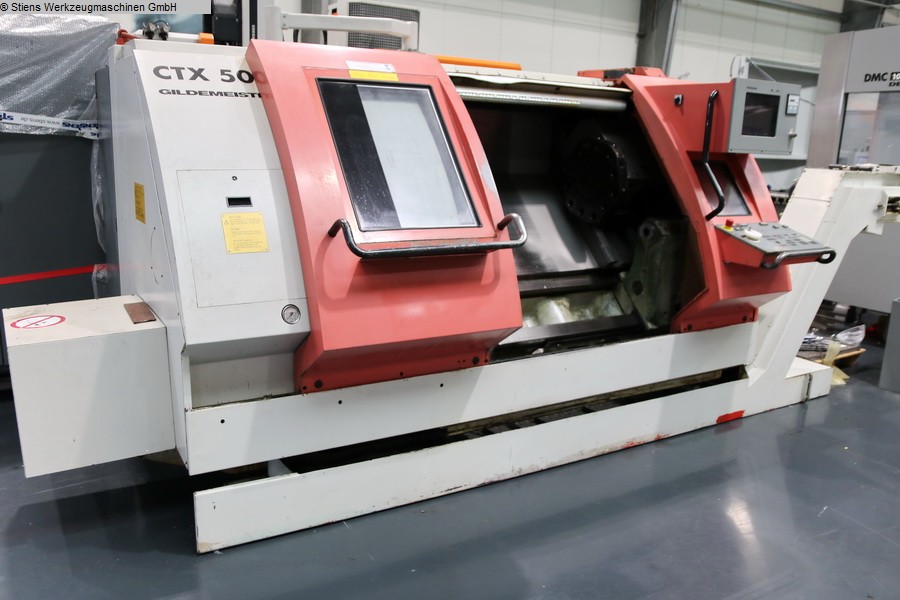

CNC Drehmaschine GILDEMEISTER CTX 500

Drehlänge: 1.000 mm
Umlaufdurchmesser max. über Bettabdeckung: 600 mm
Umlaufdurchmesser über Planführung: 420 mm

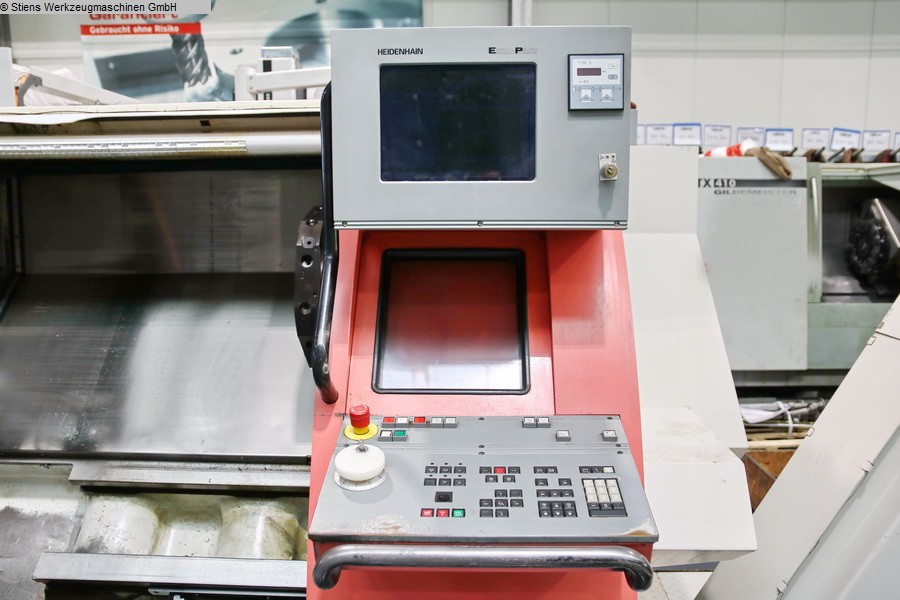

Steuerung: Eltropilot Heidenhain
Verfahrweg - x: 275 mm
Verfahrweg - z: 1.065 mm
Hauptspindel::
Drehzahlbereich - Hauptspindel: 16 - 3.200 min/-1
Antriebsleistung - Hauptspindel: 27 kW
Max. Drehmoment: 800 Nm
Spindeldurchmesser im vord. Lager: 120 mm
Spindelbohrung: 85 mm
Futterdurchmesser: 260 mm
Spindelkopf: 220H5
Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12 pos.
Schaftdurchmesser: 40 mm
Revolverschaltzeit: 0,8 sec.

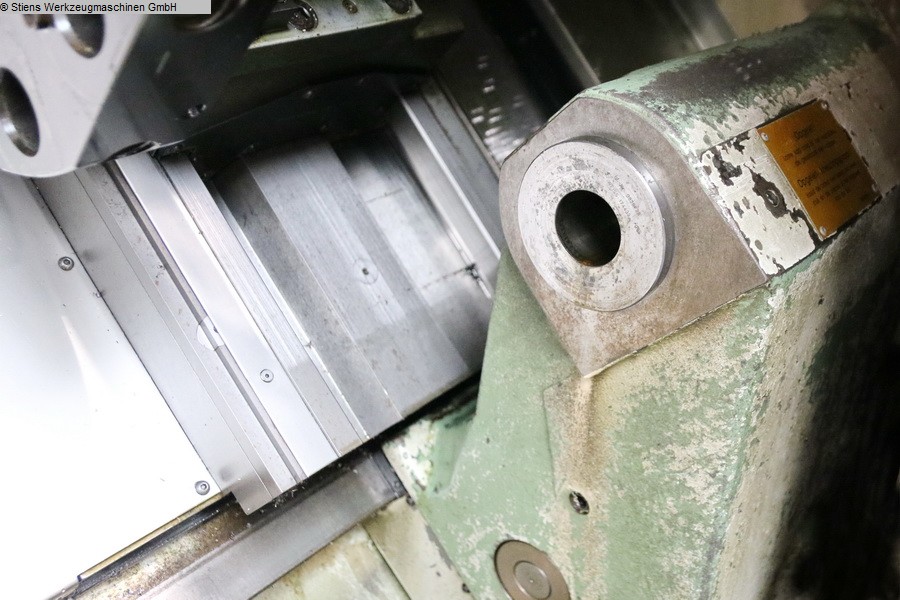

Reitstock::
Pinolendurchmesser: 100 mm
Pinolenhub: 120 mm
Reitstockaufnahme: MK 5
Pinolendruck: max. 950 daN
Vorschübe::
Eilgang: X: 10 / Z: 15 m/min
Vorschubkraft: X: 500 / Z: 1.000 daN
Gesamtleistungsbedarf: 52 kVA
Maschinengewicht ca.: 7,5 t
Raumbedarf ca.: 5,5 x 2,5 x 2,1 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Reitstock:
Hydraulikeinheit:

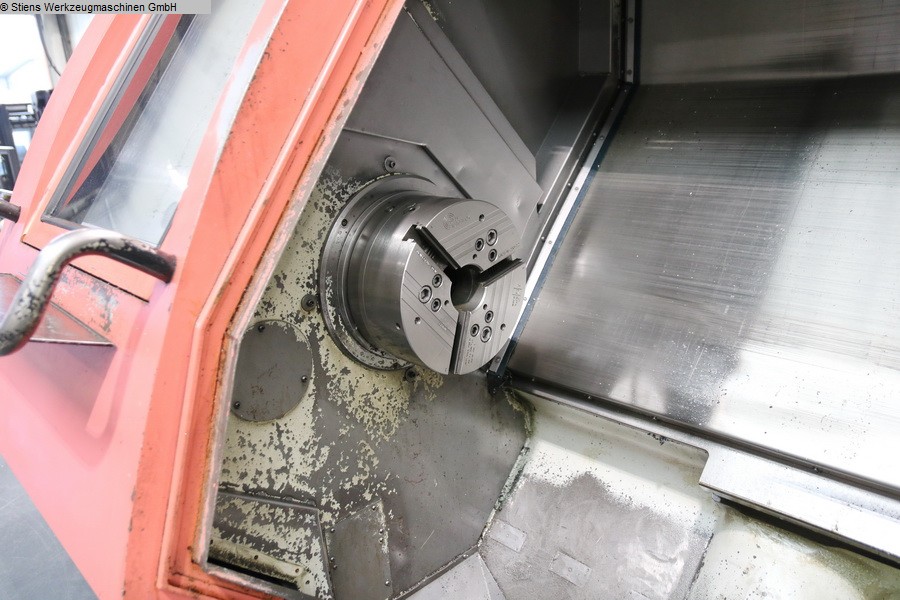

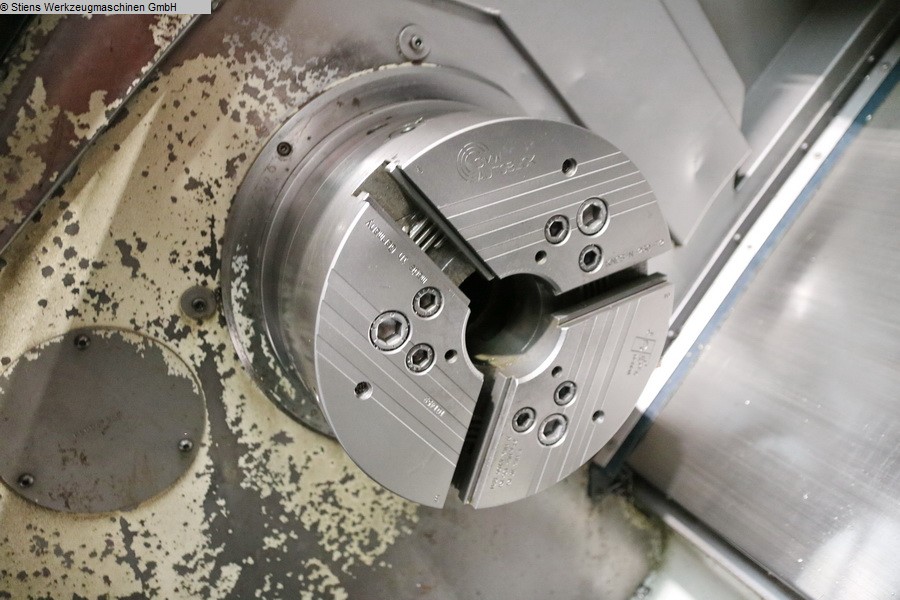

Dreibackenfutter: SMW KNCS-N-260-72
Werkzeugwechsler: 12 pos.
CNC-Drehmaschine
GILDEMEISTER - CTX 500
