Raddurchmesser - max.: 300 mm
Radbreite: 400 mm
Modul - max.:
5
Modul - min.: 0,5
Steuerung: SIEMENS Sinumerik 840D
Arbeitsbereich: :
Werkstückdurchmesser - max.: 300
mm
Werkstücklänge - max.: 450 mm
Radialweg (X-Achse): 85-240
mm
Tangentialweg (Y-Achse): -210 - (+) 30 mm
Axialweg
(Z-Achse): 100 - 500 mm
Achsabstand Schleifspindel-Tischachse: 80
- 275 mm
Abstand Tisch / Gegenhalter: 500 - 1.050
mm
Werkzeugdaten: :
Außendurchmesser Schleifschnecke: 160 -
220 mm
Breite Schleifschnecke: 180 mm
Flanschaufnahme Ø: 90
mm
Max. Gangzahl Schleifschnecke: 11
Max.
Schleifspindeldrehzahl: 6.600 1/min
Schleifspindel-Schwenkwinkel
(A-Achse): + /- 45 °
Werkstücktisch: :
Tischdurchmesser:
160 mm
Zentrierbohrung: Ø 65,54
Lochkreis: Ø 130
mm
Max. Werkstückspindeldrehzahl: 1.500 1/min
Achsabstand
Schleifspindel-Tischachse: 80 - 275 mm
Abstand Tisch /
Gegenhalter: 500 - 1.050 mm
Modulbereich: 0,5 - 5
Schleifspindel-Schwenkwinkel (A-Achse): + /- 45
°
Betriebsspannung: 400 V
Betriebsfrequenz: 50
Hz
Steuerspannung: 24 V DC
Gesamtleistungsbedarf:
kW
Maschinengewicht ca.: 11 t
Raumbedarf ca.: 5,3 x 4,5 x 3,0
m

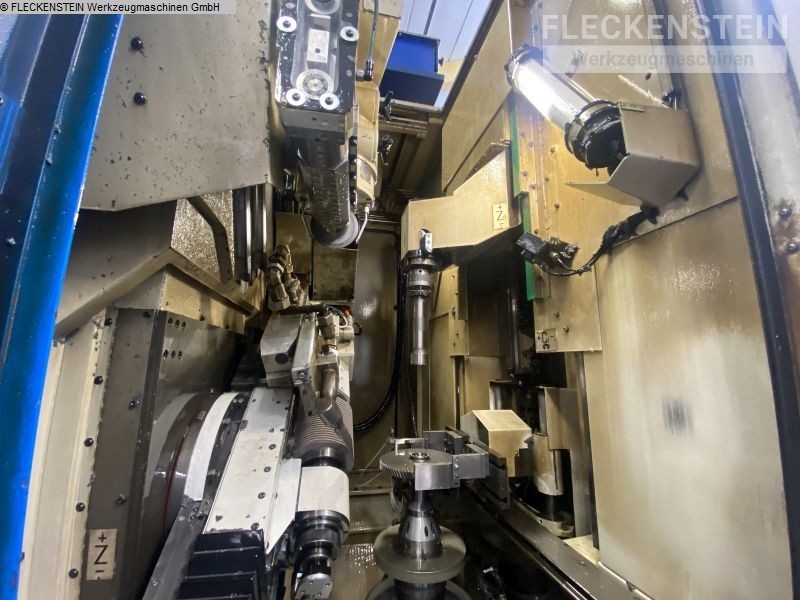

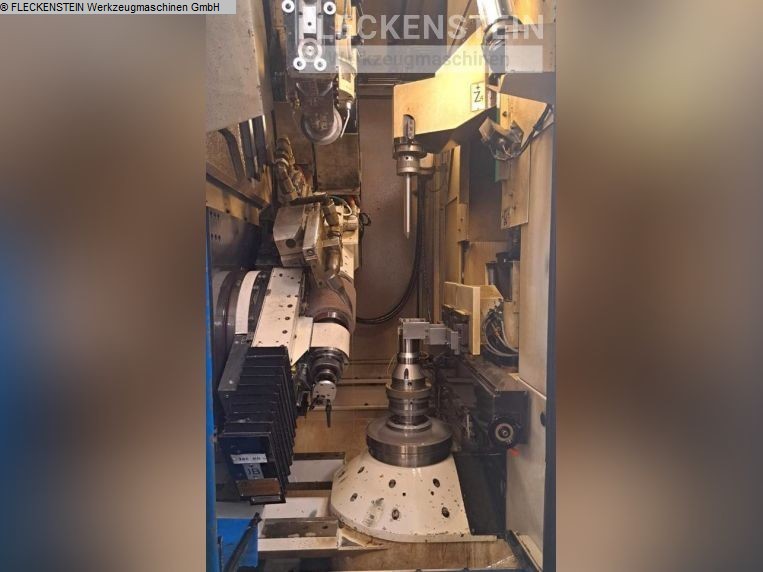

CNC-Verzahnungs-Wälzschleifmaschine
automatisiert durch
Ringlader und Palettenmagazin
Ausstattung und
Zubehör
• Grundmaschine GLEASON 300TWG mit Steuerung Siemens
Sinumerik 840D, 19
Flachbedientafel und 12 Farbdisplay,
Teileprogrammspeicher bis 200 Werkstücke
• Gleason HMI –
grafisch unterstützte Bedienoberfläche für die einfache
Eingabe von Verzahnungswerten und Korrekturen
•
VRM-Schleifen = Variable Rate Method, Schleifen von
geräuschoptimierten
Oberflächen
• Gleason-NC-Abrichter
• Gegenständer mit Gegenhalterschlitten und 2-Stationen
Ringlader
• 2-Stationen-Ringlader-Automatik für Werkstücke
bis zu einem max.
Durchmesser von 300mm mit 2 Greiferköpfen,
Axialhub 100mm, max. Ladegewicht pro
Greiferkopf ca. 10kg,
verschiedene Greiferbacken montierbar,
Ringlader-Drehbewegung
über Stirnradgetriebe und AC-Servoantrieb
• Intuitiv zu
rüstendes Palettenmagazin, ausgeführt als Kettenband für den
Werkstücktransport mit vertikaler Werkstückachse auf Paletten,
manuelle Be- und
Entladung, Transporthöhe über Flur ca.
1.000mm, Speicherkapazität ca. 16
Werkstücke, 2
Stopper
Trennung der Roh- und Fertigteile erfolgt über
Leerpalette
Paletten-Aushubeinrichtung in der Übergabeposition,
mechanisch verstellbar
• Alle Achsen und Spindel in digitaler
Antriebstechnik SIMODRIVE 611 D.
• Zentralschmierung
•
Pneumatikausrüstung Fabrikat FESTO
• Hydraulikaggregat mit
Behälter 44l, Druck 50-70 bar, Fabrikat PARKER
•
Elektronische Indexiereinrichtung für die genaue rotative
Positionierung
des Werkstücks, Einmittsensor Modul 1-5mm,
pneumatisch verfahrbar
• Kühlschmierstoffanlage mit
Saugbandfilter Fabrikat HOFFMANN, Kälteleistung
26kW,
Kaltemittel R407c, Ölbehälter ca. 2.500l
•
Ölnebelabscheider
• Automatische Auswuchteinrichtung
•
CO2-Löschanlage Fa. Kraft&Bauer
• Kühlmitteldüse
elektronisch gesteuert nachführbar (U-Achse)
•
Volleinhausung des Arbeitsraums
• Maschinenleuchte
•
Rüsthilfe für den Schleifscheibenwechsel
• 1
Schleifscheibenflansch mit Schleifschnecke
• Automatisch
öffnende und schließende Arbeitsraumtür
•
Dokumentation
