Zahnradstossmaschine GLEASON- PFAUTER 100 S

Raddurchmesser - max.: 100 mm
Radbreite: 26 mm
Modul - max.: 31
Modul - min.: 0,1
Steuerung: Siemens 840 D SL
Gesamtleistungsbedarf: 45 kW
Maschinengewicht ca.: 7 t
Raumbedarf ca.: 4x3x2,5 m

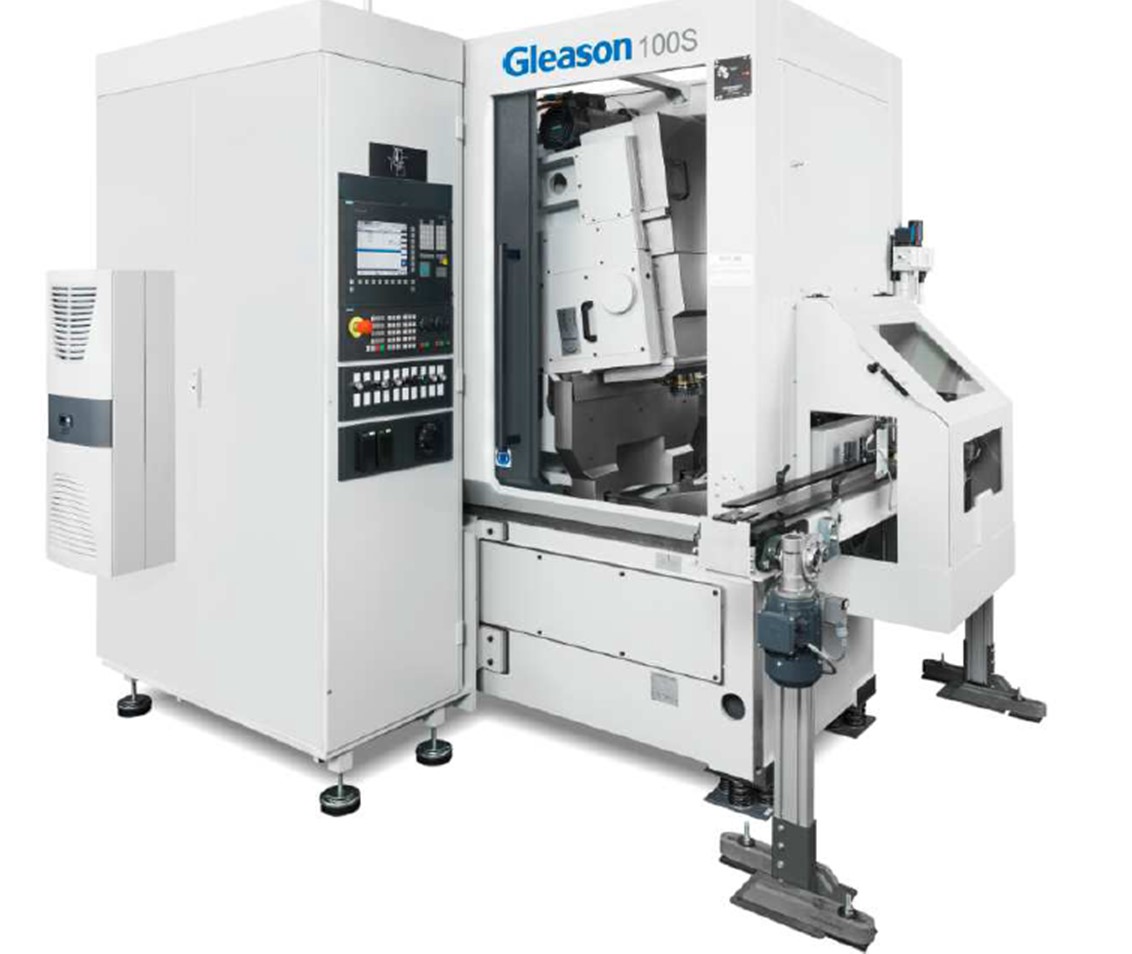

Gleason 100S Wälzstoßmaschine
zur Herstellung von innen- und außenverzahnten Zylinderrädern und
anderen am zylindrischen Werkstückumfang regelmäßig auftretenden
wälzbaren Profilen und Formen sowie zur Herstellung von Profilen im
Einzelteilverfahren.
Technische Daten:
Werkstück-Nenndurchmesser 100 mm
Größter umlaufender Durchmesser 150 mm
Maschinen-Nennmodul ca. 3 mm
(Richtwert in Abhängigkeit von der jeweiligen Bearbeitungsaufgabe.)
Stoßspindel-Hubzahlbereich 0 - 3.000 1/min
Einstellbereich Hubposition (manuell) 20 mm
Größte Verzahnungsbreite 26 mm
Kleinste Steigungshöhe der hydrostatischen
Schrägführung 400 mm
Kleinster/größter Abstand zwischen Werkzeug- - 20/+ 180 mm
und Werkstückachse
Ständer-Neigungsbereich (manuell) - 1/+ 11°
Werkzeugaufnahme (manuelle Spannung) HSK-D63
(Hohlschaftkegel nach DIN 69063)
Gewicht der Maschine ca. 7.000 kg

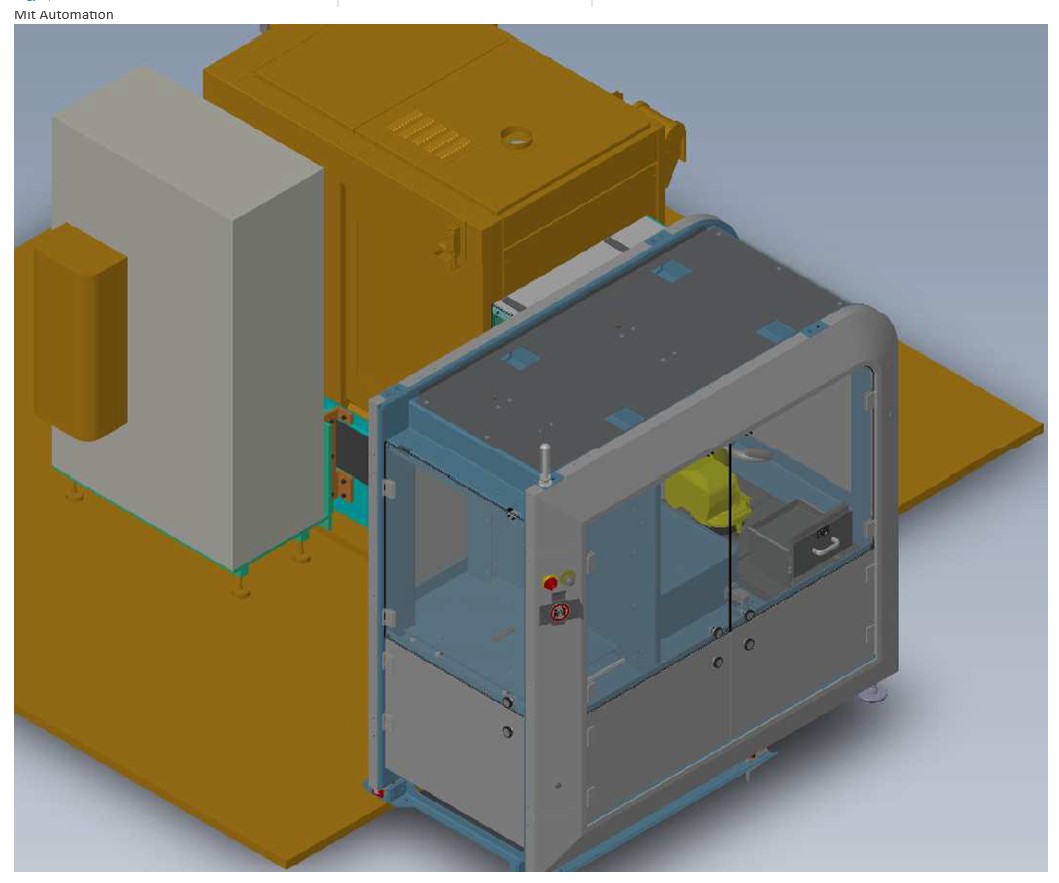

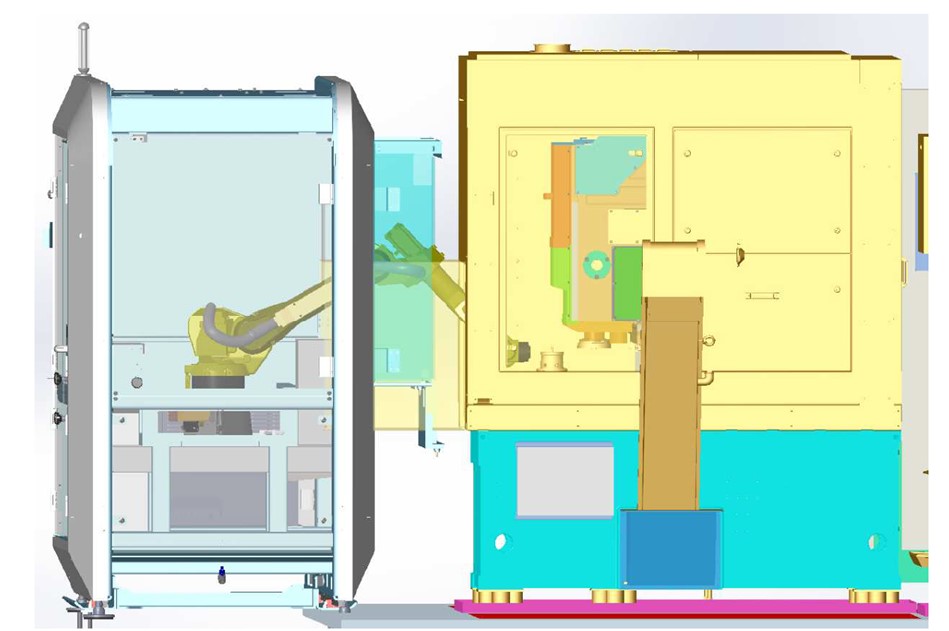

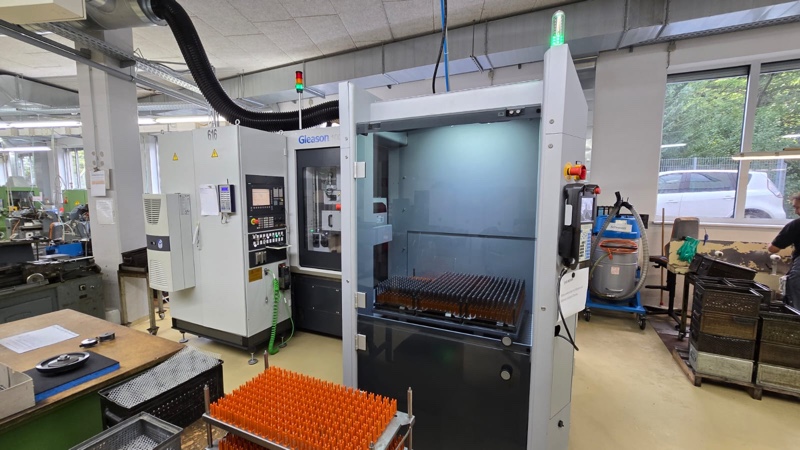

mit Roboterzelle
