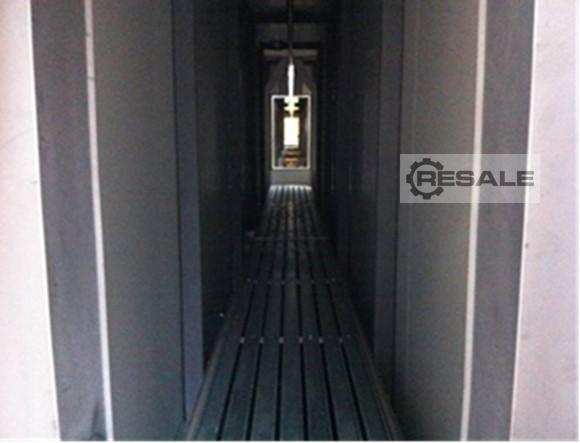

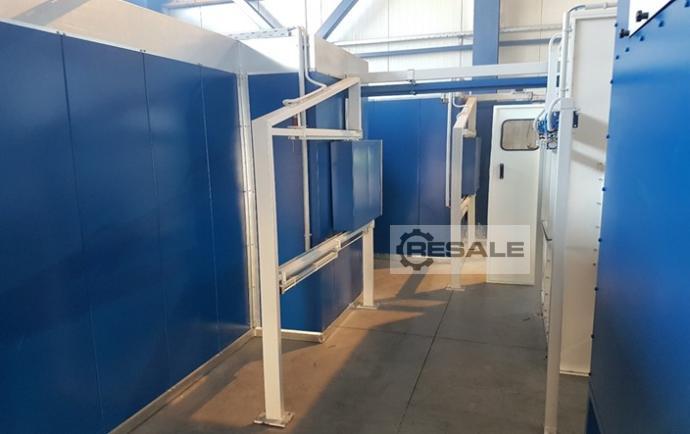

Der Einbrennofen besteht aus einem Tunnel -Ofen, in dem die Werkstücke nach der Beschichtung eingebrannt werden. Der Ofen ist ein gerader Tunnelofen. Der Rahmen besteht aus Stahl mit isolierten Paneelen. Die Mineralwolle-Isolierung wird 150 mm dick in einer speziellen Konstruktion, um Thermo-Brücken zu verhindern

1 Innenmaß Länge 7.000 mm
Innenmaß Breite 1.000 mm
Innenmaß Höhe 2.500 mm

2 Außenmaß incl. Thermoblock, Länge 7.200 mm
Außenmaß incl. Thermoblock, Breite 1.300/2.300 mm
Außenmaß incl. Thermoblock, Höhe 2.800 mm

3 Unterkonstruktion 1 Satz Stahlprofil 80 x 80 und 40 x 80 mm

4 Wände 1 Satz Beidseitig verzinkte Bleche 1mm, Außen RAL 5010

5 Isolierung 1 Satz Steinwolle 150mm 75 Kg/m³

6 Lüftungssystem 1 Satz Verzinktes Stahlblech

7 Temperatur Max. 220°C

8 Ventilatoren 1 Stk. 7.500 m³/Std.

9 Elektrische Motoren 1 Stk. 3 kW

10 Thermische Leistung 80 kW = 68.800 kcal/Std.

11 Türen automatisch 2 Stk. isoliert mit Steinwolle 150mm 75 Kg/m³, Pneumatikzylinder
Beheizung Indirekt über Thermoblock, Heizkammer Rohr-Wärmetauscher

12 Thermoblock 1 Satz Edelstahl INOX AISI 304 Brennkammer mit hitzebeständigen Ventilatoren und hitzebeständigen Lagern, Thermoblock hat Überhitzungsschutz

13 Brenner 1 Stk. Riello LPG Gasbrenner
