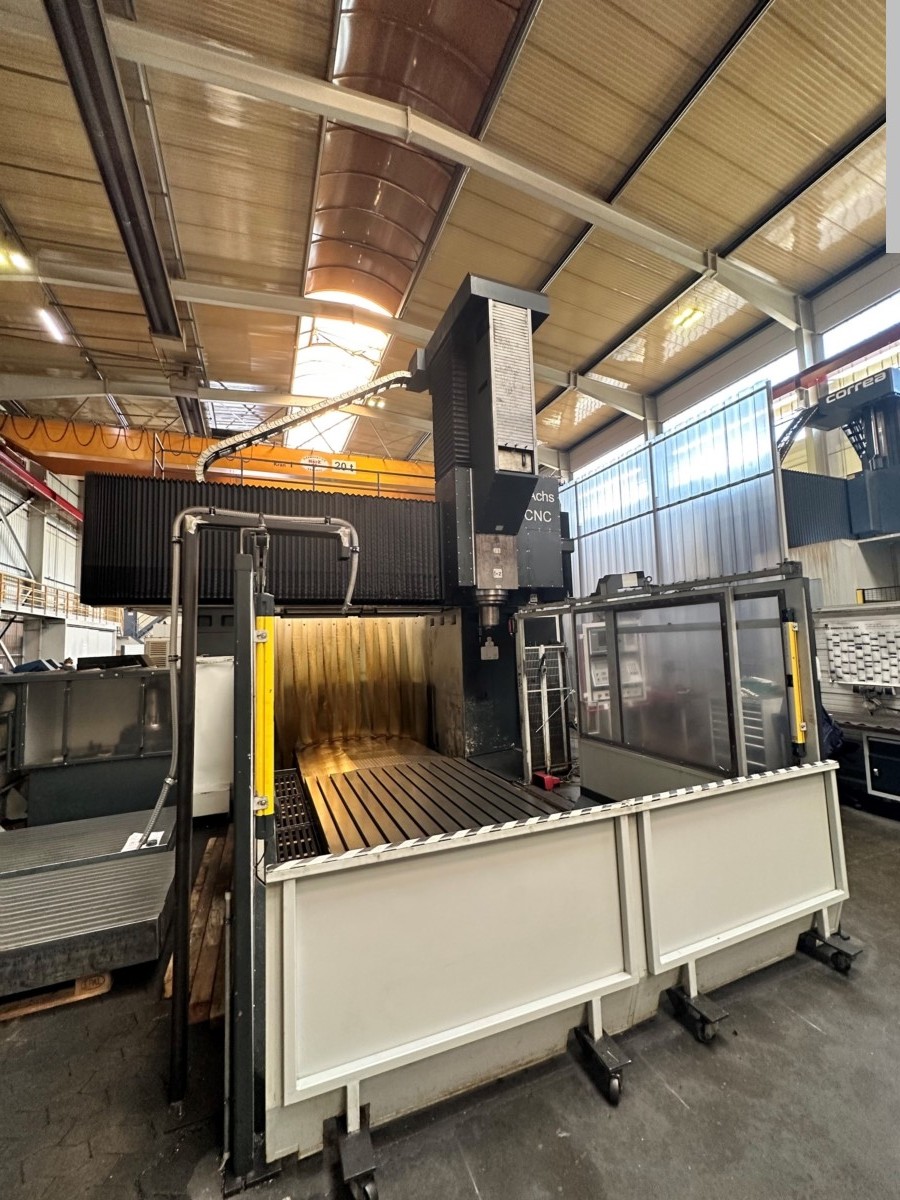

HEYLIGENSTAEDT Heynumill 2700-PF Portalfräsmaschine

x-Weg: 3000 mm
y-Weg: 4000 mm
z-Weg: 1500 mm
Steuerung: Heidenhain TNC 430 M
Gesamtleistungsbedarf: 120 kVA
Maschinengewicht ca.: 83,2 t
Raumbedarf ca.: m
3/5 Achsen CNC Portal-Fräsmaschine mit integrierter C-Achse
und einwechselbaren Fräsköpfen.
Die Maschine hatte im Jahr 2002 einen Anschaffungspreis von € 1.4 Mio.
Eine Besichtigung im Abgeberwerk unter Strom/Span ist nach vorheriger
Terminabsprache möglich.
Zustand:
Die Maschine wurde im Jahr 2018 generalüberholt, Kosten von über € 100.000,-
• Antriebe der X-Achse erneuert
• Neues Hydraulikaggregat
• Komplette Elektroverkabelung erneuert
• Spindelkühleinheit neu
• 2 Stück Längsförderer neu
• Kühlmittelpumpe neu
• Abdeckung komplette X-Achse neu
• Faltenbalg Y-Achse neu
• Austausch Messlineal X-Achse
• Gabelkopf Spindellager neu
Tellerfederpaket neu
Antriebsmotor A-Achse neu
Spindelkonus geschliffen
• Überholung Fräsgetriebe (2020)
Arbeitsbereich
Verfahrwege
X-Achse 3000 mm
Y-Achse 4000 mm
Z-Achse 1500 mm
Max. Ständerdurchgang 2700 mm
Max. Abstand zwischen Arbeitstisch und Spindelnase:
Unterkante der Stößelschnittstelle min./max. 660 mm / 2160 mm
Werkstücktisch
Länge 3000 mm
Breite 2000 mm
Belastung 4 t/m²
T-Nuten 28 H8
Eilgänge
X-Achse 15000 mm/min
Y-Achse 15000 mm/min
Z-Achse 15000 mm/min
Ausstattung:
CNC Steuerung Heidenhain TNC 430 M
Fräsköpfe:
Gerader Fräskopf Typ FK 120/450
Außen Durchmesser 280 mm
Werkzeugaufnahme SK 50
Leistung max. 67 kW
max. Drehzahl 5000 U/min
Kühlmittelzufuhr durch die Spindel, über verstellbare Düsen
1-Achsen-Gabel-Fräskopf Typ FK 100/2D
Werkzeugaufnahme SK50
Leistung max. 67 kW
max. Drehzahl 4000 U/min
Schwenkbereich A/B Achse +105°/-95°
Kühlmittelzufuhr über verstellbare Düsen
Kühlmitteltank 1.000 l
Späneförderanlage
Wechselkopfstation
Gewichtsangaben:
1 Y-Schlitten 7000 kg
2 Stößel 10000 kg
3 Ständer 1 8000 kg
4 Ständer 2 8000 kg
5 Querträger 28000 kg
6 Bett/Tisch 20000 kg
7 Hydraulikaggregat 1000 kg
8 Kühlaggregat 1200 kg
9 Kühlmittelbehälter ???
Total 83200 kg
