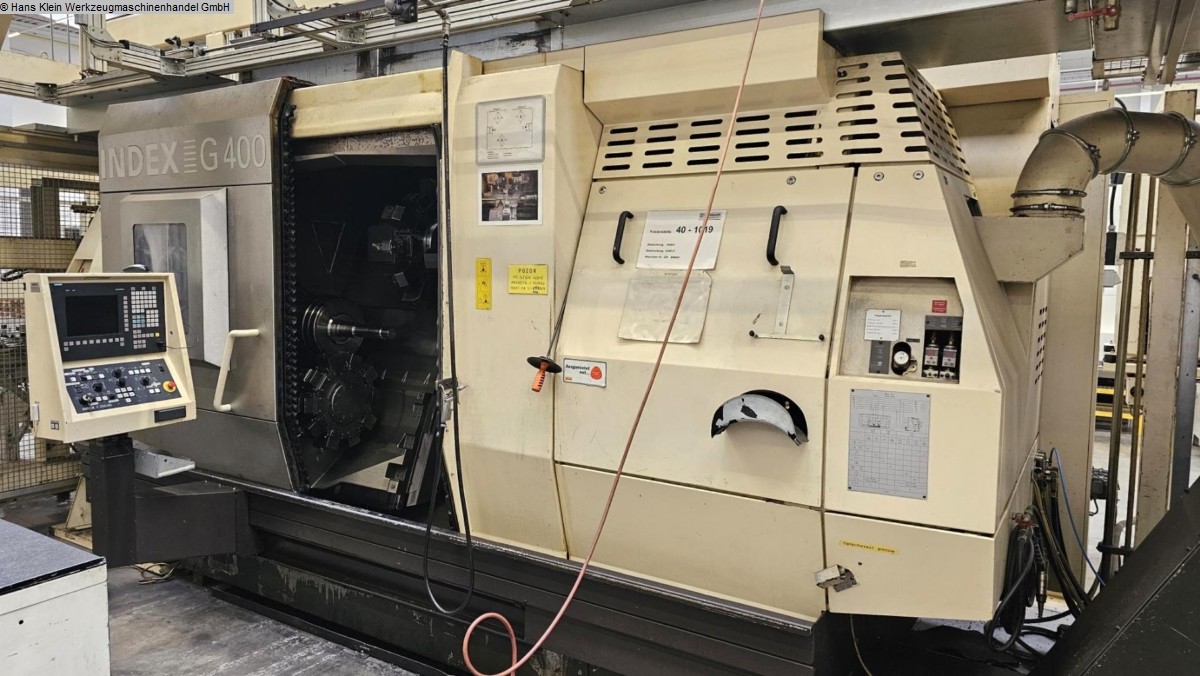

INDEX G 400 CNC Dreh- und Fräszentrum

Drehdurchmesser: max. 420 mm
Drehlänge: 1250 mm
Steuerung: INDEX, C 200-4 D
Umlaufdurchmesser: 630 mm
Verfahrweg x1: 320 mm
Verfahrweg z1: 1250 mm
Verfahrweg x2: 170 mm
Verfahrweg z2: 1250 mm
Verfahrweg x3: 320 mm
Verfahrweg z3: 1250 mm
Hauptspindeldrehzahl: max. 3000 U/min
Hauptspindelmotor: 53 kW
Spindeldurchlass: 102 mm
Spindelkopf: DIN 55026 Gr. 11
Drehmoment an der Spindel: 675 Nm
Gegenspindel - Spindeldrehzahlen: max. 3000 U/min
Gegenspindelmotor: 53 kW
Gegenspindel - Spindeldurchlass: 102
Gegenspindel - Spindelkopf: DIN 55026 Gr. 11
Gegenspindel - Drehmoment: 675 Nm
Verfahrweg Gegenspindel: 1250 mm
Vorschubkraft: X1 14000/Z1 14000 N
Eilgang: X1 20/Z1 40 m/min
Vorschubkraft: X2 8600/Z2 14000 N
Eilgang: X2 20/Z2 40 m/min
Vorschubkraft: X3 14000/Z3 14000 N
Eilgang: X3 20/Z3 40 m/min
Anzahl der Revolverkopfplätze: Rev. 1 = 12
Anzahl der Revolverkopfplätze: Rev. 2 = 10
Anzahl der Revolverkopfplätze: Rev. 3 = 12
Anzahl der angetriebenen Werkzeugstationen: 12 / 10 / 12
Drehzahl der angetriebenen Werkzeuge: max. 6000 U/min
Drehmoment: 36 / 21 / 36 Nm
Werkzeugaufnahme: DIN 69880
Werkzeugaufnahme: ø 40 x 63 mm
Gesamtleistungsbedarf: 120 kW
Maschinengewicht ca.: 19 t
Abmessungen der Maschine L x B x H: 5,77 x 2,47 x 2,62 m
Zubehör: Segmentbuchsenfutter HAINBUCH auf Hauptspindel,
Spannzangenfutter HAINBUCH, SPANNTOP SP auf Gegenspindel,
div. Werkzeughalter (auch für angetriebene Werkzeuge),
Späneförderer, Kühlmitteleinrichtung
- alle 3 Werkzeugrevolver sind für IKZ vorbereitet, die Hochdruckanlage
ist allerdings nicht bei der Maschine mit dabei -
