ITALMEC TSR 300/1+6 Ziehmaschinen

Drahtziehanlage ITALMEC TSR 300/1+6 wurde 2020 in Polen von der Firma EJP Italmec Sp. z o.o. gebaut. Der Zweck der Anlage ist die Reduzierung des Durchmessers verschiedener Drahtsorten, z.B. Stahldraht oder Schweißdraht, indem sie durch eine Reihe von Rollen gezogen wird. Dieser Prozess erfolgt vollautomatisch, dank der Verwendung von zwei zusätzlichen Geräten – einem Drahtabläufe und einem Drahtabwickler.

Die Drahtziehanlage besteht aus den folgenden Teilen:

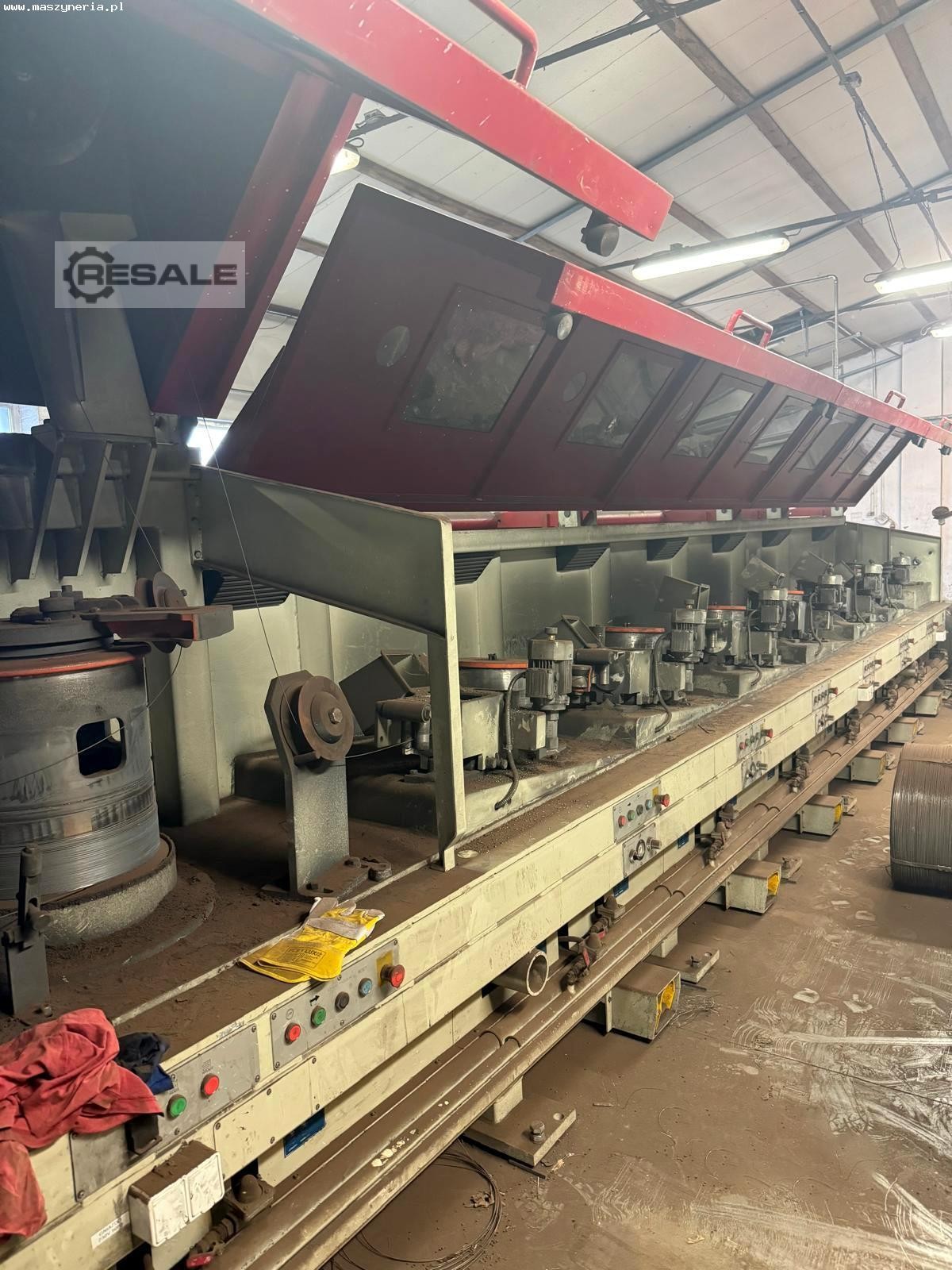

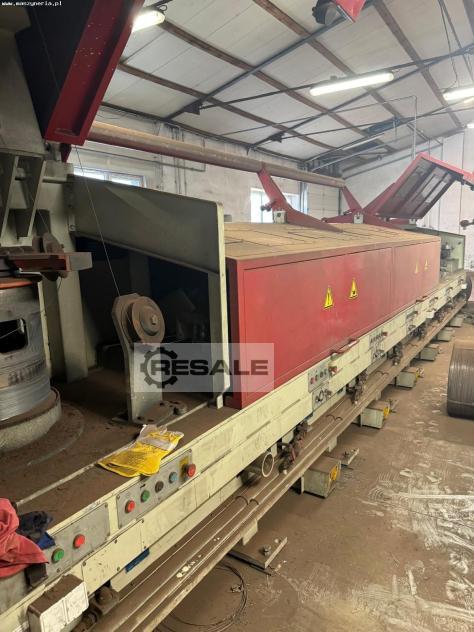

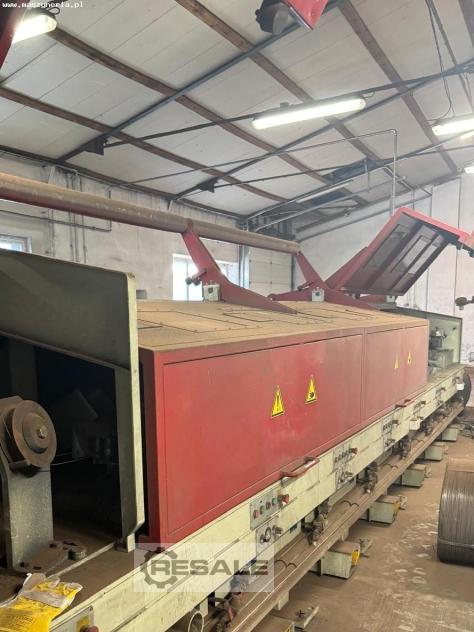

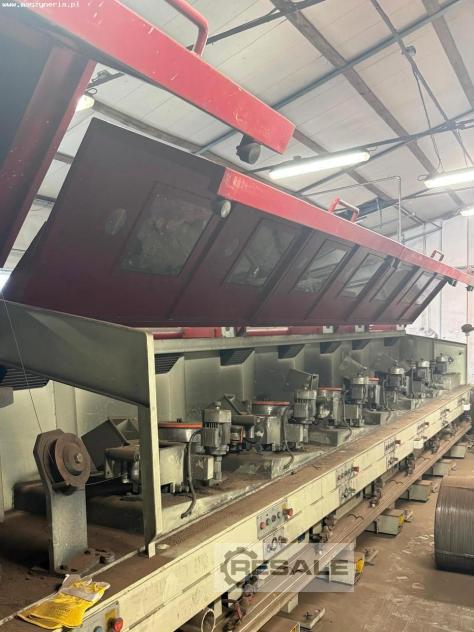

1. Drahtziehmaschine ITALMEC TSR 300/1+6

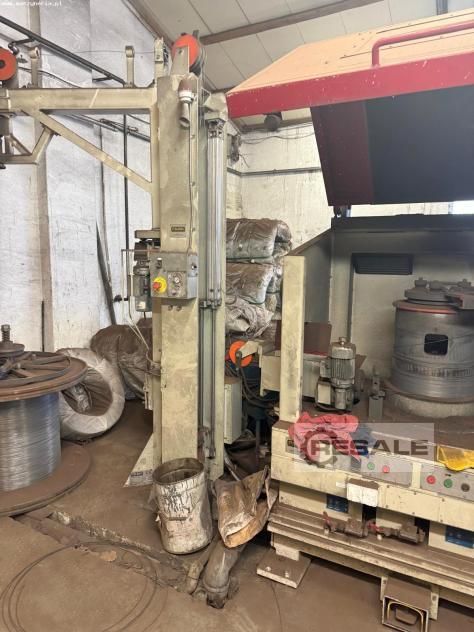

2. Vertikaler statischer Drahtabläufe ITALMEC SB2C mit Kompensator

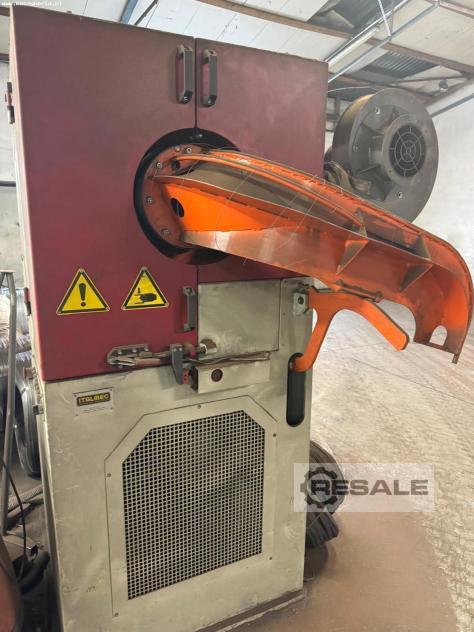

3. Horizontaler statischer Drahtabwickler ITALMEC AHSC 30

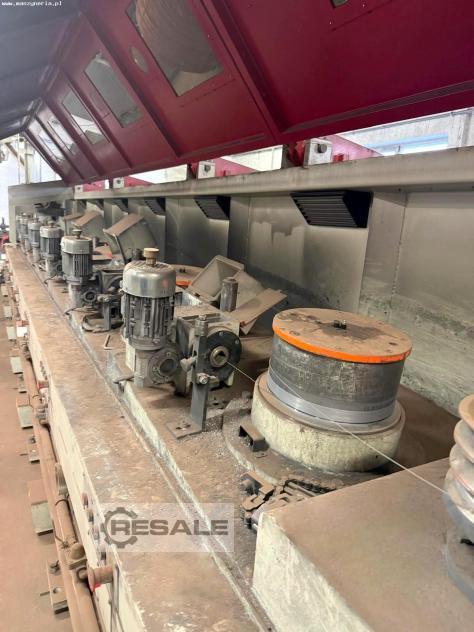

Der Drahtabläufe ITALMEC mit rotierendem Arm wickelt das Material präzise von Spulen, Coils oder Gestellen zur Ziehmaschine ab, ohne es zu stoppen. Er ist mit einer speziellen Vorrichtung ausgestattet, die die Maschine im Falle eines Drahtbruchs anhält, sowie mit einem Kompensator, der die erforderliche Drahtmenge ansammelt, um die Maschine ohne Drahtbruch anzuhalten, wenn ein Knoten erkannt wird. Nach jeder Reduzierung wird der Draht auf eine von sieben Trommeln gewickelt. Das fertige Produkt mit dem reduzierten Durchmesser wird direkt auf ein Karussell oder einen Ständer verpackt.

Technische Daten der einzelnen Teile der Drahtziehanlage ITALMEC TSR 300/1+6
Drahtziehmaschine
- Herstellungsjahr: 2020
- Materialtyp: Stahldraht mit niedrigem und hohem Kohlenstoffgehalt, CO2-Schweißdraht, Unterpulverdraht, Fülldraht
- Anzahl der Trommeln: 7
- maximaler Durchmesser des Eingangsdrahtes: 2,5 mm
- maximaler Durchmesser des Ausgangsdrahtes: 1 mm
- Durchmesser der Haspel: 300 mm
- Sensorsteuerung und Tänzerarmsteuerung
- Sicherheitsschutz gemäß den geltenden Normen

Vertikaler Drahtabläufe
- Herstellungsjahr: 2020
- Drahtdurchmesserbereich: 1-3,5 mm
- maximaler Außendurchmesser der Spule, der Spule oder des Gestells: 1000 mm
- maximale Arbeitsgeschwindigkeit: 3 m/s
- Kompensator
- Vorrichtung, die die Maschine im Falle eines Drahtbruchs anhält

Horizontale Drahtabwickler
- Herstellungsjahr: 2020
- Materialtyp: Draht mit niedrigem, mittlerem und hohem Kohlenstoffgehalt
- Durchmesser der Haspel: 300 mm
- maximaler Drahtdurchmesser: 5 mm
