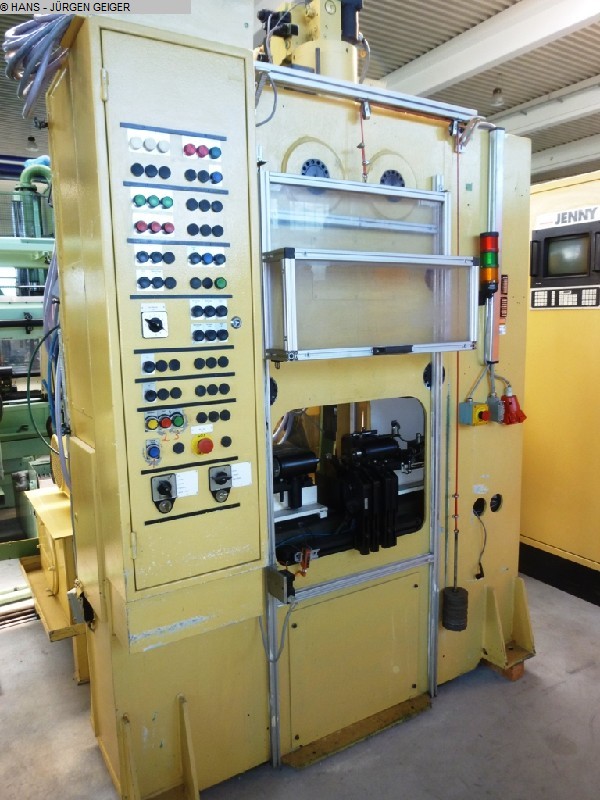

JENNY RZ- 205-3-600 Richtpresse - Doppelständer

Druck: 3 t
Ausladung: 0 mm
Hub: 200 mm
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 4 t
Raumbedarf ca.: m
J E N N Y - Schweiz, Automatische Doppelständer Richtpresse
Type RZ - 205 / 3 - 600, Baujahr 1990, Ser.-Nr. 86 596
_________________________________________________________
Druckleistung des Oberkolbens 3 to
Stößelhub ca. 200 mm
Einbauhöhe max. 500 mm
Einspannlänge des Werkstückes max. 600 mm
Spitzenhöhe über Tisch ca. 210 mm
Stößelgeschwindigkeit auf 0,17 mm/sek
Stößelgeschwindigkeit ab 0,02 - 0,17 mm/sek
Pumpenantrieb 15 kW
Gesamtantrieb ca. 20 kW - 380 V - 50 Hz
Gewicht ca. 4.000 kg
Zubehör / Sonderausstattung:
Maschine ohne automatische Werkstückzuführung, die Teile (wellenförmig) werden manuell eingelegt, vor dem Arbeitsraum befindet sich eine Plexiglas - Schiebehaube, manuell bedienbar
derzeit ausgestattet mit 1 Richtstempel und 4 pneumatische Messstellen, jedoch
Anschlussmöglichkeiten für max. 7 Meßstellen. Diese sind auf dem unteren Pressentisch längs verstellbar im Bereich von ca. 500 mm, der Richtstempel ist auf dem oberen Stößel in einer Prismenführung verstellbar
2 Reitstöcke auf dem Pressentisch verfahrbar bis zu einer max. Einspannlänge von 600 mm, linke Seite motorisch angetrieben und mit Spannpinole, rechte Seite mit Teilungsscheibe
Werkstückdrehung über Schrittmotor von 10 bis 100 U/Min
2 Werkstückauflagen ( Prismen) links und rechts, zur Ablage des Werkstückes
das Werkstück wird an den vorbestimmten Stellen gemessen und entsprechend
gerichtet, der Richtvorgang wird mit der Messeinrichtung kontrolliert u. gesteuert,
Richthubsteuerung für voreingestellten Stößel-Hub
linker Reitstock angetrieben
Original JENNY-Ablaufsteuerung (FMS) in separatem Schaltschrank mit Bildschirm und Tastatur,Parameter-Eingabe,
