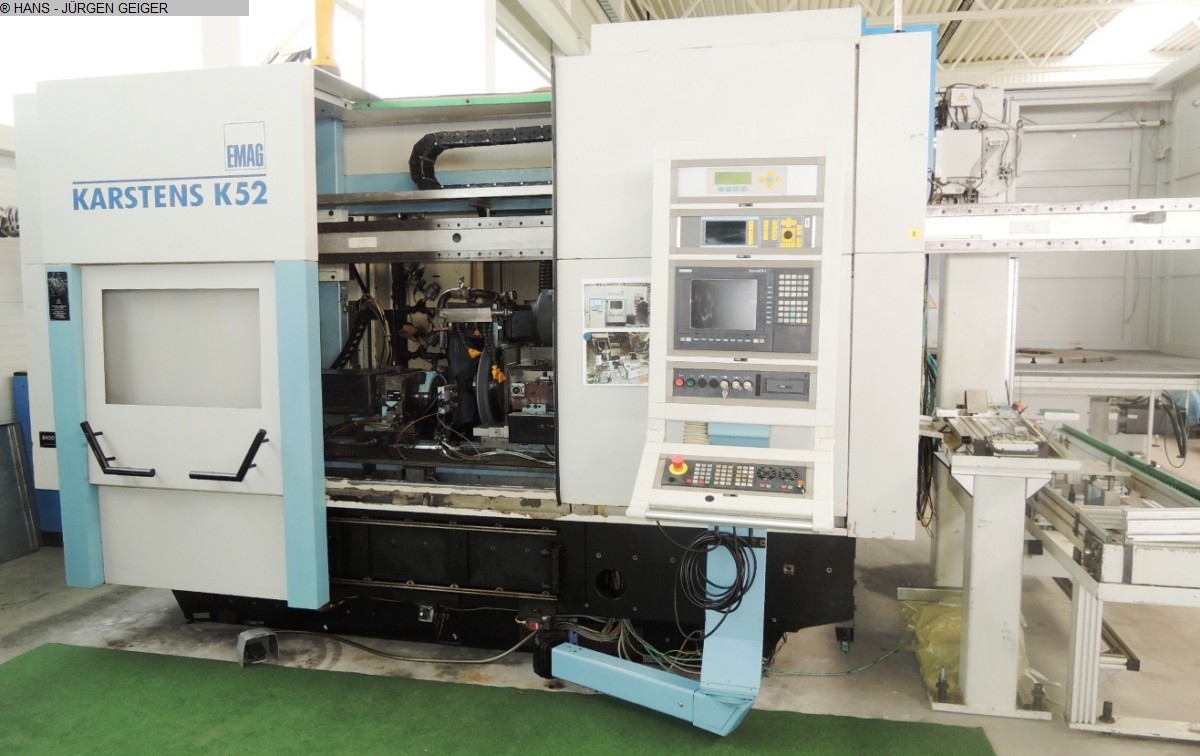

KARSTENS K 52-650 Rundschleifmaschine - Außen

Schleifdurchmesser: 360 mm
Schleiflänge: 650 mm
Spitzenhöhe: 180 mm
Steuerung: SIEMENS 840 D
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 9500 kg
Raumbedarf ca.: m
K A R S T E N S
CNC - gesteuerte Außen - Rundschleifmaschine
Type K 52 - 650 ( 98 019 06 52051) Baujahr 1999
____________________________________________________________
Spitzenhöhe 180 mm
Spitzenweite / Einspannlänge max. 750 mm
Schleiflänge max. 650 mm
Schleiflänge beim Einstichschleifen 150 bzw. 210 mm
Außen-Schleif-Ø ca. min./max. 5-360 mm
Schleifbreite maximal beim Einstechschleifen 150 mm
Werkstückgewicht maximal fliegend/zwischen d. Spitzen 70/250 kg
Schleifscheibenmaß: (Ø x breit x Bohrung) 600 x 150 x 203 mm
Schnittgeschwindigkeit stufl. Regulierbar max. 35/50 m/sek.
Schleifschlittenweg (X-Achse) 360 mm
Schleifschlittenvorschübe 0,01 – 6.000 mm/min
Werkstückspindelstock (MK 4)-Drehzahlen (C-Achse) stfl. 1 –1.000 U/min
Tischgeschwindigkeit (Z-Achse) 0,01 – 10.000 mm/min
Auflösung der Meßsysteme 0,0002/0,0005 mm
Spindelantriebe 11/15 kW * Gesamtantrieb ca. 30 kW -400 V -50 Hz

Gewicht ca. 9.500 kg
Zubehör / Sonderausstattung:
Granitgrundbett mit allen technischen und thermischen Vorteilen,
SIEMENS – CNC-Steuerung Type 840 D mit Software und Unterprogrammen,
Handsteuergerät
MOVOMATIC-Meßsteuerung Type ES 400 mit hydraulisch einfahrbarem Meßbügel
Schleifschlitten auf 0 ° gestellt –ideal zum Gerad-Einstichschleifen
Schleifscheibe linksseitig angeordnet, Schleifscheibe extrem breit bis zu 210
mm
Werkstückspindelstock feststehende Spitze bzw. Flanschmitnehmer,
Reitstock auf Unterschlitten mit ca. 50 mm Hub hydraulisch betätigt u. mit
Zylinderkorrektur
Angetriebene Diamantscheiben- Profiliereinrichtung für das CNC-Profilieren der
Schleifscheibe,
Auswuchteinrichtung der Schleifscheiben auf der Maschine.
Maschine ist derzeit mit einem HEILIG - Werkstückladeportal ausgestattet
welches die
Werkstücke zylindrisch ca. 30 x 100 mm lg. automatisch in die Arbeitszone
bringt bzw. ausbringt.
Es werden Rohteil und Fertigteil mittels Doppelgreifer gleichzeitig gehandhabt.
Sep. Hydraulikaggregat, DEMAG Kettenzug aufgebaut zum einfacheren
Schleifscheibenwechsel
komplette Maschinenumhausung mit manuell verschliessbarer u. elektr.
überwachter Türen
-keine Kühlmitteleinrichtung jedoch Zwischentank für zentrale Versorgung-
Zustand : gut – in Kürze vorführbereit – ideale Maschine
fürEinstich-Schleifarbeiten
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto – nach Rechnungserhalt
Wir haben eine reichhaltige Auswahl an Schleifmaschinen aller Art, bitte fragen
Sie bei uns an.
