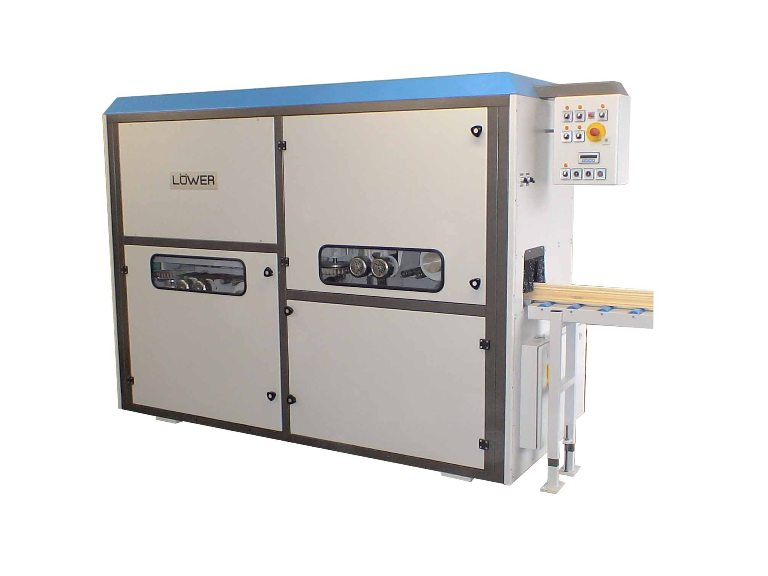

LÖWER DSM 2004 Schleifmaschine

Anzahl der Schleifaggregate: 4 St.
Schleifbreite: 190 mm
Schleifhöhe max.: 180 mm
LÖWER- DoubleSander Solid DSM 2004
----------------------------------
Doppelseitige Vierband-Einzelholzschleifmaschine zum
Schleifen von Massivholz wie z.B. Fensterhölzern etc.
Hochstabile Topausführung mit innovativen Details. Geeignet
für hohe Dauerbelastung auch bei höheren Spanabnahmen.
- nacheinander angeordnete Schleifaggregate für Vorschliff,
Feinschliff und Finishschliff, je von oben und unten
1. Bandschleifaggregat mit schwerer Stahlwalze
2. Bandschleifaggregat mit gummierter Walze und Schuh
3. Finishaggregat mit Fibrebürste
- direkt angetriebene Schleifrollen für schlupffreie
Kraftübertragung
- wartungs- und verschleißfreie CERMET-beschichtete Schleif-
schuhe mit sehr guter Wärmeleitfähigkeit und absoluter
Maßhaltigkeit
- Fremdkühlung der Schleifzonen für einen kühleren Schliff
und höhere Schleifbandstandzeiten
- zwangsgeführte pneumatisch gesteuerte Schleifband-
oszillation
- effektive Schleifstaubabsaugung direkt an den
Schleifwalzen
- Flugstaubabsaugung an den Spannrollen
- integrierte Bürst- und Finisheinrichtung mit großer
Schleifstaubabsaugung
- motorische Schleifdickeneinstellung über Präzisions-
gewindespindeln und großdimensionierten Linear- Kugel-
lagersets auf gehärteten und geschliffenen Präzisions-
wellen mit Staub- und Schmutzsicherung
- Einstellung der Spanabnahme unten über Präzisions-
gewindespindel mit Maßanzeige über Skalenring
(Auflösung 0,1mm)
- Schleifbandspannung über Pneumatikzylinder mit
konstantem Spanndruck
- Schleifbandwechsel mit pneumatischer Bandentspannung
in Sekundenschnelle
- Einstellmöglichkeit des Schleifbandlaufes bei
Bandwechsel
- elektropneumatische Druckluftüberwachung
- Einlaufsicherung über Kontaktrolle bei zu dicken
Werkstücken
- Werkstücktransport über kalibrierte rutsch- und haft-
feste Transportbänder über schwere, Gußtische mit
feinstgehobelter Oberfläche und gefederten Andruckrollen
mit Feineinstellung
- Kardanwellenantrieb für ruckfreien und gleichmäßigen
Werkstücktransport
- Vorschubgetriebemotor mit stufenloser Geschwindigkeit
4-20 m/min
- alle Motoren elektrisch abgesichert
- ergonomisch angeordnete Bedienelemente
- digitale Stärkenanzeige (Auflösung 0,1mm) mit modernem
Magnetbandsystem
Technische Daten:
- Schleifbandgeschwindigkeit 22 m/s
- Schleifbandlänge 1800mm
- Schleifbandbreite 200mm
- Arbeitsbreite 190mm
- Schleifdicke 2-180mm
- vier Bremsmotoren für Antrieb 5,5 kW
- Vorschubmotor 1,5 kW
- Vorschubgeschwindigkeit 4-20 m/min.
- automatische Höhenverstellung 0,37 kW
- zwei Bürstenaggregate
mit Fibrebürsten D 120 x 200mm à 0,37 kW
- Absaugstutzen 2 x 180mm
2 x 120mm
- Absaugluftgeschwindigkeit 20 m/s
- Pneumatikanschluß 6 bar
- Arbeitshöhe 870mm
- Länge (mit Softdisc 2740mm) 2600mm
- Länge mit Bedienteil (mit Softdisc 3035mm) 2985mm
- Breite 880mm
- Höhe 1910mm
- Gewicht ca. 3300 kg
- Betriebsspannung 400 Volt, 50 Hz, 3P
- CE-Ausführung
---------------------------------
Preis der o.g. Maschine auf Anfrage!
---------------------------------
Sonderzubehör mit Mehrpreis:
Werkstückabblasung
- mittels Düsen von oben und unten am Maschinenauslauf
angeordnet, pneumatisch gesteuert
Schleifbandausblasung 4-Band
über Düsen direkt an den Radien der Spannrollen innerhalb
der Absaugung angeordnet, timer gesteuert an/aus jeweils 5 Sek,
separat zuschaltbar
Discaggregat zum Entfasern
- zwei Schleiflamellendiscs mit 200mm Durchmesser
(max. Schleifbreite 180mm)
- seitlich und in Zustellung verstellbar
- inklusive Frequenzumformer für stufenlose Drehzahlregelung
anstatt serienmäßiger Bürst- und Finisheinrichtung
Softdiscaggregat
je eine Softdisc oben und unten für den
intensiven Entfaserungsquerschliff mit feiner Körnung
- Discs mit Durchmesser 200mm
- seitlich sowie in Zustellung manuell verstellbar
- sensorgesteuerte Eintauchautomatik
- stufenlose Drehzahlregelung über Frequenzumformer
- Begrenzungslineal min. Werkstückdicke 20mm
anstatt serienmäßiger Bürst- und Finisheinrichtung
Walzenfinish-Paket
- zwei genutete Walzengrundkörper mit Schleiflamellen
bestückt
- Gesamtdurchmesser ca. 180mm
- inklusive Frequenzumformer für stufenlose
Drehzahlregelung
anstatt serienmäßiger Bürst- und Finisheinrichtung
Querverschiebung der kompletten Maschine
- einstellbar 50-100mm oszillierend zur gleichmäßigeren
Ausnutzung von Schleifbändern, Finishwerkzeugen und
Transportsystem, Getriebemotor 0,37kW
(nicht verfügbar in Verbindung mit Disc/Softdisc Aggregat)
Transportfreilauf-Einrichtung
- bei Verkettung mit wenig Abstand zur Vormaschine
Externer Startimpuls der Maschine über einen Taster
Ansteuermöglichkeit über eine externe SPS-Steuerung (bei
Verkettung in Fertigungsstraße)
DUPLO-Steuerung
- zusätzliches Bedienteil zur Anbringung an eine
vorgeschaltete Maschine mit folgenden Funktionen:
- Starttaster
- Not-Aus
- Höhenverstellung Auf, Ab und 1/10 Ab
- Digitale Stärkenanzeige
- geschirmtes Spezialkabel, (max. 20m)
PLC Power Panel Paket für DSM
anstatt Standard Schützsteuerung
- B&R PLC Touchpanel für Bedienung und Anzeige
- per Touchpanel einstellbare Parameter sind Werkstückdicke,
Schleifaggregate ein/aus, Vorschub ein/aus,
Vorschubgeschwindigkeit, Bandabblasung ein/aus (falls
vorhanden), Discmotor (falls vorhanden)
- Speicherung der Parameter als Maschinenprogramme
- Schnittstelle Ethernet (UDP Protokoll)
- Wahlschalter Bedienung manuell/automatik
Straßenanbindung, Vorbereitung für Leitrechneransteuerung
Automatische Werkstückstärkenabtastung
(kein vorheriges Messen notwendig)
Satz SmartFlex Schleiflamellen für DSM mit Schleiflamellendiscs
bestehend aus:
60 Strips M 35 / 50
Satz SmartFlex Schleiflamellen für DSM mit Lamellenwalzen
bestehend aus:
48 Strips M 55 / 200
Schleifpapier-Disc VB für Softdisc
D=200mm Körnung 280
mit Velour backing (Klett), VE 100 Stck.
----------------------------------
Preise des o.g. Sonderzubehörs auf Anfrage!
----------------------------------
(technische Angaben laut Hersteller - ohe Gewähr!)
Alle angegebenen Preis netto. zzgl. gesetzl. Mwst.
(technische Angaben laut Hersteller - ohe Gewähr!)
Alle angegebenen Preis netto. zzgl. gesetzl. Mwst.
