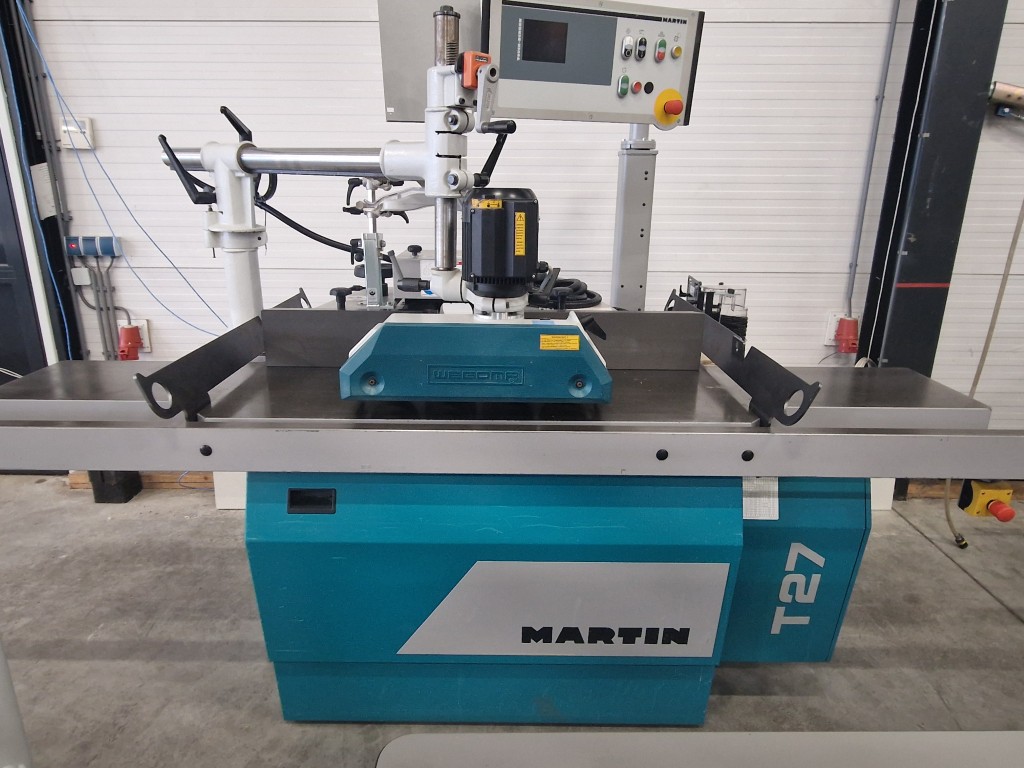

Martin T27Flex Schwenkfräse 2014 mit 2 Achs-Steuerung
Marke: Martin
Type: T27Flex
M.Nr.: V528804
Baujahr: 2014
Technische Daten:
Ständer: Moderner Verbundständer, Konstruktiven Stahl und Beton
Komposit ergeben eine sehrhjohe Steifigkeit und Vebrations
Absorption
Gewicht: ca. 1.500 kg
Tischgröße: 1255 x 900 x 95 mm, gefertigt aus stark verripptem
Grauguss
Tischhöhe: 900 mm
Tischöffnungen: 255/205/161/106/74 mm. Durchmesser
Werkzeuge bis Ø 250 mm (max. 150 mm bei 45º Neigung) unter Tisch
absenkbar
Drehzahlen: 3.000, 4.000, 5.000, 6.000, 8.000, 10.000 UpM
Drehzahl wechsel mittels umlegen Keilriemen
Bedienpult: Bedienfeld in Augenhöhe, wegschwenkbar, ergonomisch
vorteilhaft geneigt
Steuerung: PowerPC-Steuerung in Industrie-Standard, mit Linux
Betriebssystem und TFT TouchScreen
Bedienoberfläche (216 Farben); busgesteuerte Servo antriebe
(CANopen);
USB-Schnittstelle für Datensicherung und Updates;
Fräsförn: Dörnfix schnellwechsel System, inkl.
2-Achs Steuerung: CNC-Steuerungder Spindel Höhen und
-Schrägstellung; Elektro-pneumatische Dorn-Arretierung
Spindelhub: 150 mm (125 mm bei Motor 7,5 / 9,5 kW);
Wiederholgenauigkeit ± 0,025 mm;
Spindelneigung: +46° bis -46°; Wiederholgenauigkeit ± 0,005° und
automatische Höhenkorrektur
Fräsanschlag: Beidseitig präzise geführter Fräsanschlag,
einstellbar in Ein-Hand-Bedienung (Anzeige 0.05 mm Auflösung)
Einfacher und äußerst präziser Wiederaufbau des Anschlages nach
Arbeiten ohne Anschlag;
Einstellen Einfuhranschlag mit Handkurbel nach Skala
MARTIN Anschlaglineale in Aluminium, Hard-Coat beschichtet, mit
Aufnahmen für Kehlbrett sowie Führungsleisten;
Stellweg Gesamtanschlag -6 / +125 mm; Stellweg des Anschlaglineals
(rechts) -10 / +10 mm; Anzeigenauflösung 0,05 mm
Werkzeugdurchmesser: max. 250 mm im Fräsanschlag (Werkzeuge mit Ø
max. 250 mm unter Tisch absenkbar)
max. 350 mm in Schlitzhaube
Absaugung: Absaugstützen ø120 mm am Fräsanschlag, ø120 mm unter
Tischebene
Min. Kapazität 14 m³/min. bei 500-800 Pa.
Öllschmierung: Öll Zentralschmierung mit Handpumpe
Elektrik Austattung: Automatischer Stern-Dreieck mit Saftanlauf und
elektrische Bremse
Steckdose Anschluss für Vorschub; über bedienpult einzu schalten mit
Sicherheitschalter
Potenzialfreier Kontakt zur Ansteuerung der Absaugung
2 Notaus, Verriegelbarer Hauptschalter, Unterspannungssicherung
Motorschutz und Spulenwicklungsicherung
Emmissiewaarde
Lärme Emmission DIN- und ISO-Normierung: 11202 WZ 125 mm. Z=2, 6000
tpm.
Freilauf (ohne Absaugung): 78,0 dB(A)
In Betrieb (mit Absaugung): 84,6 dB(A)
Staub Emmission DIN -Normierung: 33893 (mg/m³)
Technische uitvoering van de besturing
Touch-Screen: Bedienpult Oberfläche 5,7″ (145 mm.), Farben TFT (8
Farbtonen)
T27 Flex neigen: CNC gesteuerte Schwenkung +/- 46º, voll-integrierte
Steuerung mit automatische Höhenkorrektur
Schwenken Handmässig oder Programgesteuert mit wiederholgenauïgkeit
von +/- 0,005 º
Intergrierte Fräsanschlag Positionierung
Achsensteuerung: 1. Spindelhöhe
2. SpindelNeigwinkel
Home page mit bis zur 5 Achsen Anzeige in 1 Bedienfelt
Automatische Verrechnung und digital Auslezung der Werkzeugposition;
Fräshöhe und Frästiefe gemessen gegenüber Tischebene und
Fräsanschlag
auf Baisis der gespeicherten Werkzeugsdaten
Werkzeuge Speicher: 500 Werkzeuge, wobei der Werkzeugsdurchmesser auf
3 Ebene/Referenzpunkte abgespeichert werden kann
Program Speicher: 100 Programme mit Werkzeugpositionen der gesteuerten
Achsen
Werkzeug- und Program wählen: Alpha-nummerische Suchfunktion
Refenzierung: Volautomatische referenzierung der Fräshöhe und
Neigwinkel
Gesteuerte oder Manuelle Verstellung der motorischen Stellachsen
Drehrichtung: Wahlweise Links oder Rechts
Anzeige: Drehzahl, Werkzeugnahme, Spindel, Füllringe
Kalkulator: Kalkulator intergriert mit Achs-spezifische
Speicherfunktion, Betriebsstunden Zähler, usw.
Diagnose und Hilfe Funktion: Benutzer freundlich mit sofort
verfügbare Hilfe Fuknktionen
Software Schlüssel: Schalter/Password für 2 Benutzer(ebene)
USB Anschluss: Für externe Datensatz Speicher und zum Updates
hochladen
Drehzahl Regelung: Optional Patentierter Regelung mit
Kollissionsschutz
Kollissions Schutz: Frequenz geregelte Drehzahl Regelung –
automatisch langsam anfahren der Maschine mit niedrige Drehzahl und
reduzierte Drehmoment.
Beim automatisch Positionieren der gesteuerten Achsen, wird der Dorn
bei niedrige Drehzahl (100 UPM) und niedrigem Drehmoment
angefahren.
Somit werden Kollission und Beschadigung der Maschine und/oder
Werkzeuge verhindert. Maschinenführer wird entsprechend
informiert.
T27FX/1-a: Schwenks[pindelfräse T27 FleX in CE-Ausführung
T2703-a STANDAARD: Stufenlose Drehzahl Regelung und Motor 7,5 kW.
(Frequenzregelung-Servo-Antrieb) Drehzahl 1.000 – 12.000 UpM., inkl.
Kollissionswarnung
T2731-a: Tischverbreitung Links und Rechts, Ausziehbahre Auflage,
Länge ca. 3.000 mm – 700 mm nach Vorne Ausziehbahr mit Notaus
T2760-a: Fräsdorn SK 40, 30 mm. Ø Aufspannlänge 140 mm
T2790-a: Konsol Vorschubgerät-Links
T1291-a: Komfort-Stativ Vorschubgerät ø581050 mm
T2723_400-a: Vorschubgerät 4N
