max. Werkstücklänge: 3200,5100 mm
Frässpindel: 1
Stück
Hauptmotor: 12 kW
Steuerung: Beckhoff CNC
Anzahl
Achsen: 5 St.

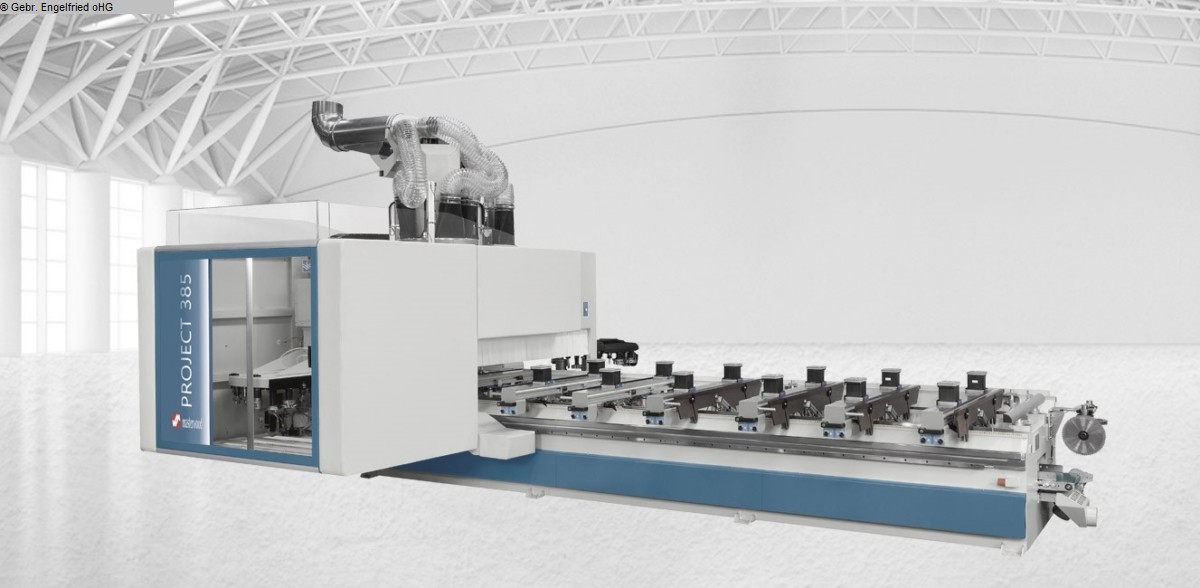

Masterwood Project 385
CNC-Bearbeitungszentrum
------------------------------------------
---
5-Achs CNC-Bearbeitungszentrum in Portalbauweise zum Einsatz
für
Rundbogenfenster, Türen, Pfosten-Riegel, Innenausbau,
Treppen
Kurze
Zusammenfassung:
---------------------------------------------
Arbeitsbereich:
X = 3200 mm (Optional 5100 mm) , Y = 1500 mm, Z =
200 mm
1 Stk. 5-Achs-Hochleistungsspindel, 12 kW, mit HSK 63
F Aufnahme
1 Stk. fest installierter Bohrkopf mit 19
Spindeln
mit 7 einzeln abrufbaren Vertikalbohrspindeln
X-Richtung
mit 6 einzeln abrufbaren Vertikalbohrspindeln
Y-Richtung
mit 2 doppelten Horizontalbohrspindeln
X-Richtung
und 1 doppelte Horizontalbohrspindel in
Y-Richtung
Sägeaggregat in Bohrkopf integriert
27
Werkzeugwechselplätze:
Karussellwerkzeugwechsler mit 22 Plätzen
und 102 mm Rasterabstand
lineares 5-fach Werkzeugmagazin für
große WKZ-Durchmesser
Konsolentisch mit 6
Traversen
Werkstückanhebevorrichtung
6 Stk.
spezielle Spanner für runde Fenster- und Türenelemente
24
Stk. Vakuummspanner für Platten und Innenausbau
1 Stk.
Vakuumpumpe 100m3/h
1 Stk. Spänetransportband
1
Stk. Fernbedienung
Konstruktions-Software Masterwork:
2D-Wop für Standardanwendung Plattenbearbeitung/Innenausbau,
Rundbogen, Türen
Master 3D Stufe 2:
für komplexere
Bearbeitungen,
optional auch erweiterbar für 5-Achs voll
interpolierend
Fracht und Montage innerhalb
Deutschland
Technik und Dienstleistungen gemäß beiliegender
ausführliche
Beschreibung
---------------------------------------------
Gesamtpreis in dieser Ausführung: auf
Anfrage!
---------------------------------------------
Optionen mit
Mehrpreisen:
---------------------------------------------
Arb
eitslänge 5.100 mm anstelle 3.200 mm
inklusive Erhöhung
Konsolenanzahl und Spannmittel
Mehrpreis: 7.500,00 Euro zzgl.
MwSt.
Zusätzlicher Karussellwerkzeugwechsler mit 16 Plätzen
und 102 mm Rasterabstand
Mehrpreis: 6.500,00 Euro zzgl.
MwSt.
Ausführliche Beschreibung siehe PDF anbei. Mehr
Optionen auf Anfrage!
(technische Angaben laut Hersteller-
ohne Gewähr!)
