max. Werkstücklänge: 5150 mm
Frässpindel: 1
Stück
Hauptmotor: 16 kW
Steuerung: Beckhoff CNC
Anzahl
Achsen: 5 St.
CNC-Bearbeitungszentrum Masterwood Project 385 WL,
NEUMASCHINE
Der Allrounder für
Fenstern, Rundbogen und
Türen
Innenausbau
Pfosten-Riegel
5-Achsbearbeitungen
aller Art
Ausführliche Beschreibung in der nebenstehender
PDF-Datei!
HIGHLIGHTS:
- Arbeitsbereich: X = 5150
mm, Y = 1500 mm, Z = 200 mm
- 1 Stk. 5-Achs-Hochleistungsspindel,
16 kW,
doppelt gelagert mit HSK 63 F Aufnahme
- fest
installierter Bohrkopf mit 19 Spindeln
mit 7 einzeln abrufbaren
Vertikalbohrspindeln X-Richtung
mit 6 einzeln abrufbaren
Vertikalbohrspindeln Y-Richtung
mit 2 doppelten
Horizontalbohrspindeln X-Richtung
und 1 doppelte
Horizontalbohrspindel in Y-Richtung
Sägeaggregat in Bohrkopf
integriert

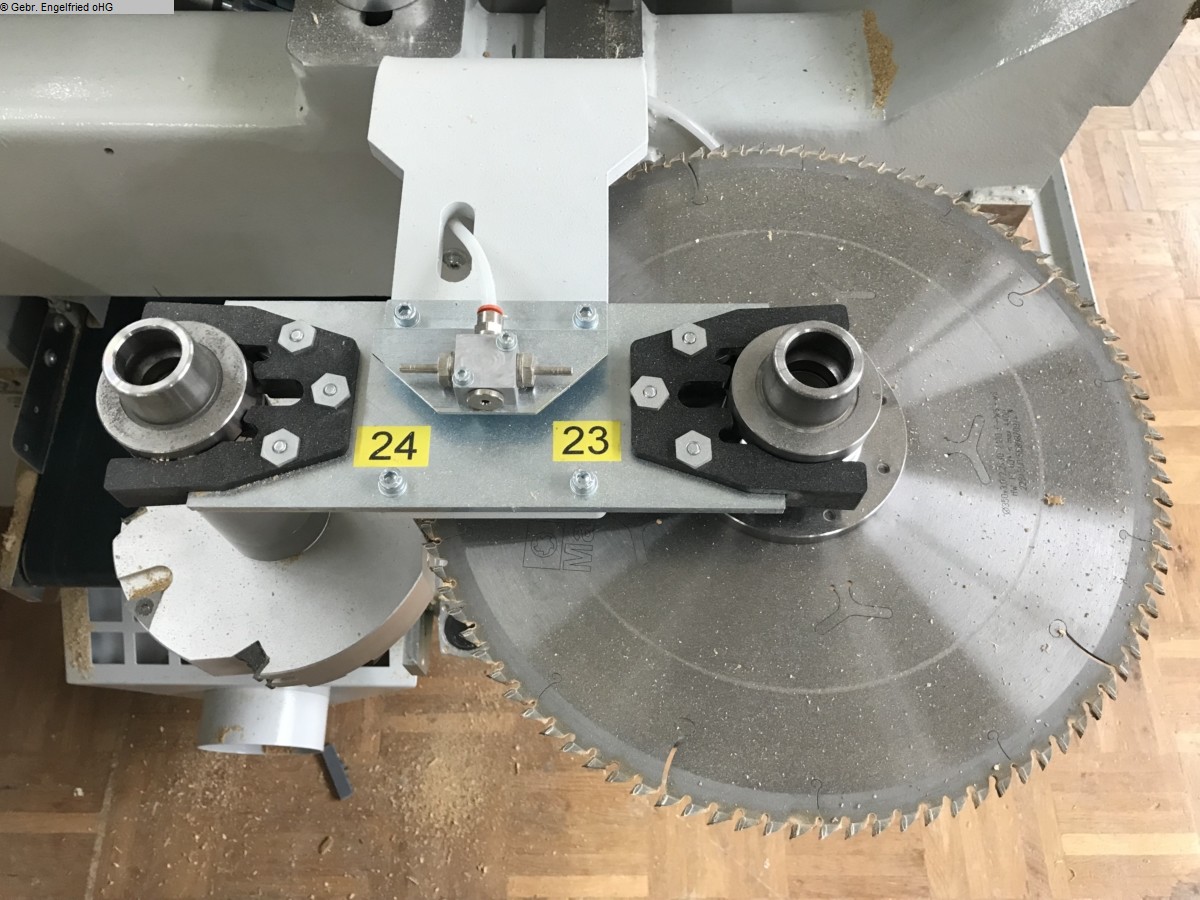

- Karussellwerkzeugwechsler mit 22 Plätzen und
102 mm Rasterabstand
- Karussellwerkzeugwechsler mit 16 Plätzen
und 102 mm Rasterabstand
- lineares 4-fach Werkzeugmagazin
-

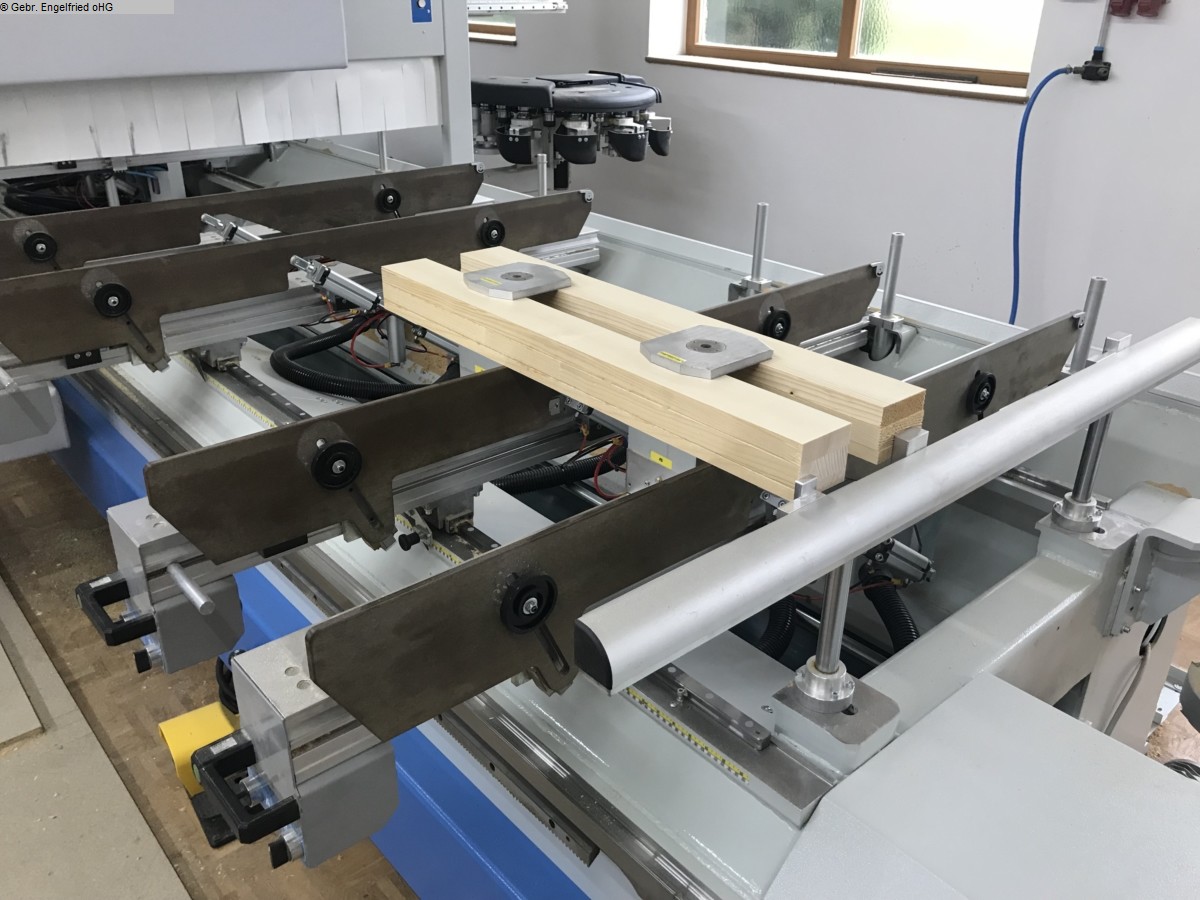

spezielle Spanner für gerade Fenster- und Türenteile
- spezielle
Spanner für runde Fenster- und Türenelemente
- 24 Stk.
Vakuummspanner für Innenenausbau
- Vakuumpumpe
-
Spänetransportband
- umfangreiche Konstruktions-Software für
Innenausbau, Plattenbearbeitung sowie
f. Fenster und
Türen:
Masterwork: 2D-Wop für Standardanwendung
Plattenbearbeitung/Innenausbau mit
Zusatzfunktion
Lamello-Verbindung
Master 3D Stufe 2: für komplexere
Bearbeitungen,
optional auch erweiterbar für 5-Achs voll
interpolierend
MasterWindow: Integrierte Fenster- und
Türenkonstruktionssoftware
d.h. Maschine muss nicht (aber kann
natürlich) mit externer Branchensoftware
angesteuert
werden.

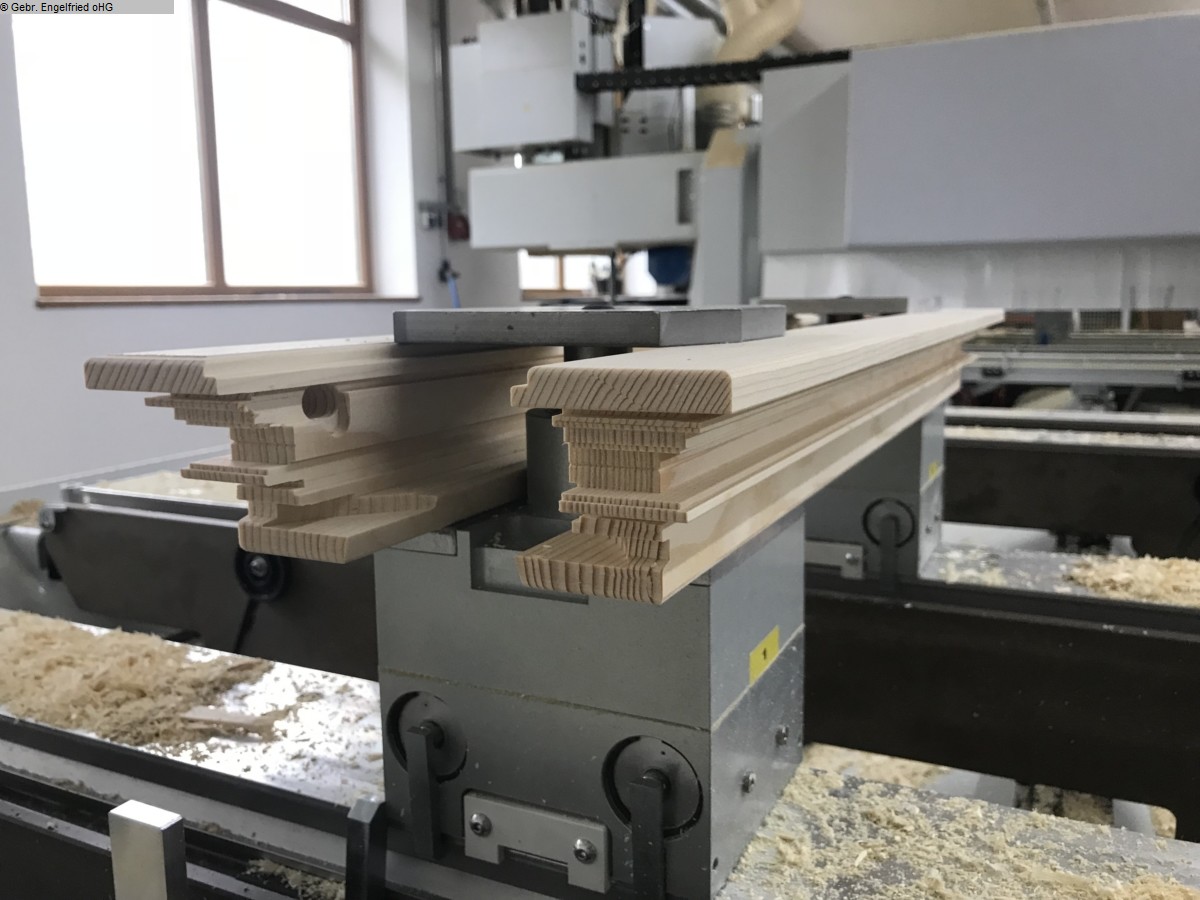

VIDEO zeigt Fertigung von 4 Flügelteilen in
einer Aufspannung mit
Komplettbearbeitung inklusive
Glasleistenfertigung. Eckverbindung Hybrid.
Selbstverständlich
sind alle gängigen Eckverbindung auf der Maschine
produzierbar.
WEITERE OPTIONEN AUF
ANFRAGE!
Gerne bieten wir Ihnen auch passende Werkzeuge für
die Maschine an.
(Techn.Angaben lt. Hersteller - ohne
Gewähr!)
