Artikelnummer: 0190
Marke: MASTERWOOD

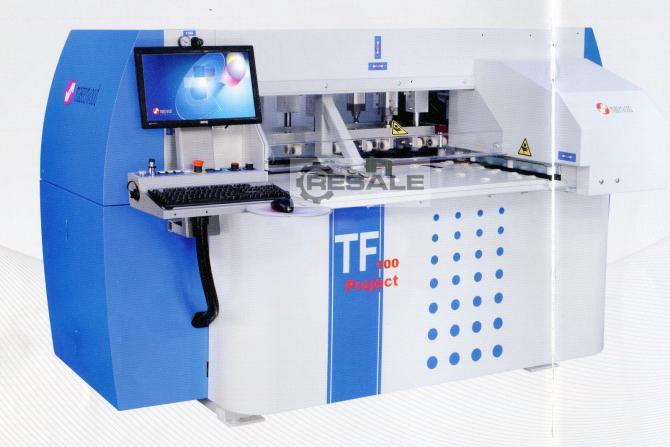

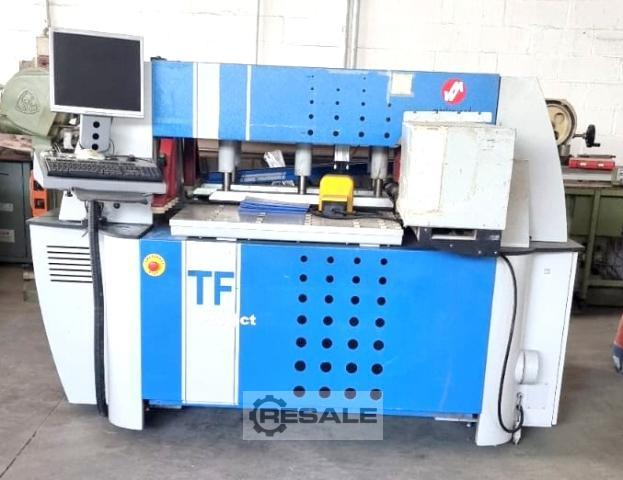

Modell: PROJECT TF 100 - CE Norm

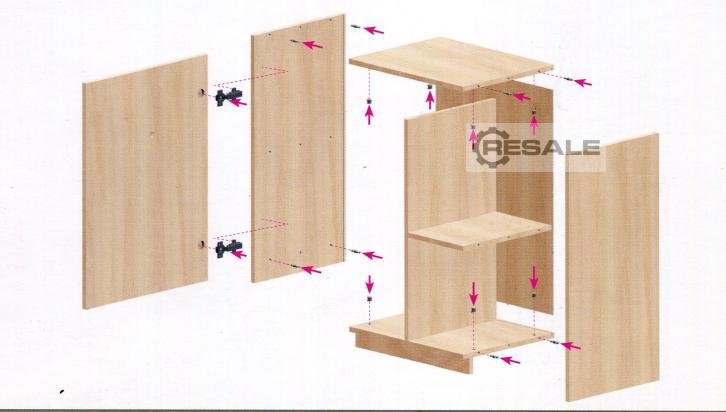

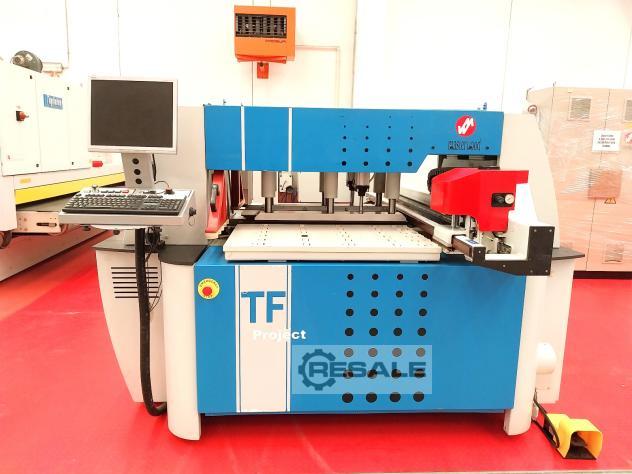

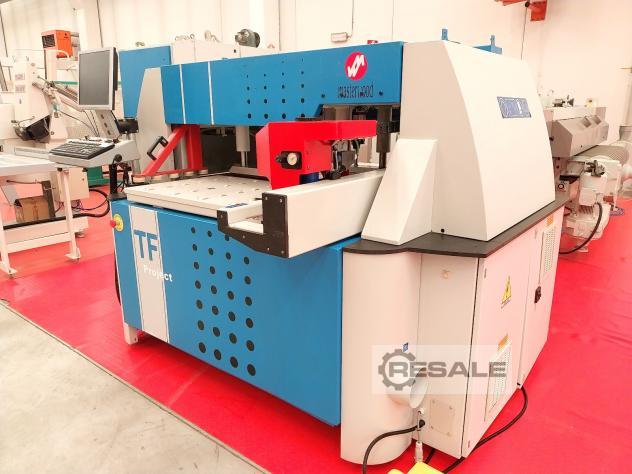

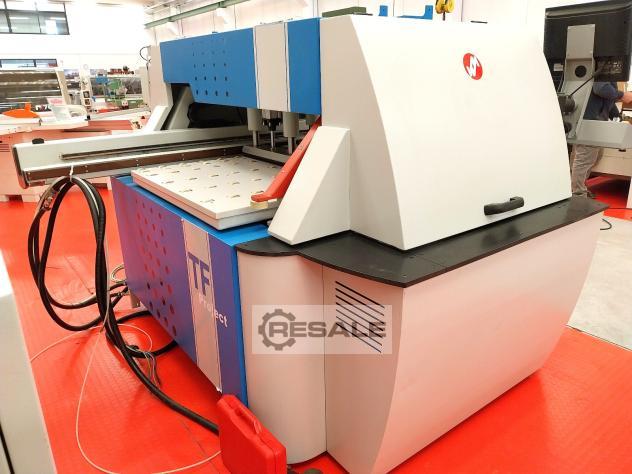

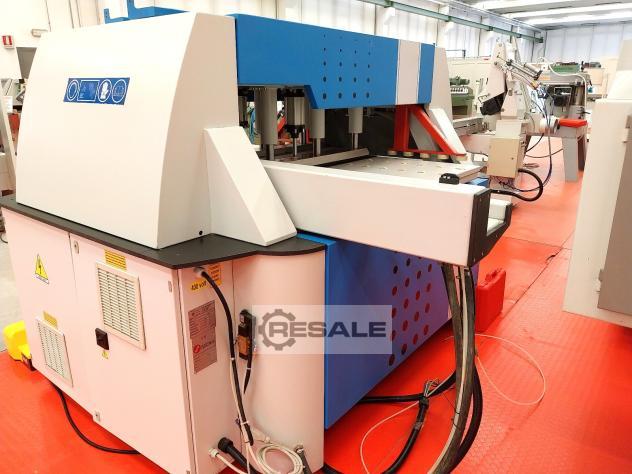

CNC-Punkt-zu-Punkt-Durchlaufbohrmaschine für Platten, Möbel,
Sonderanfertigungen, Küchen, Badmöbel, Tischlereien und verschiedene
- CE-Norm
Funktionen:

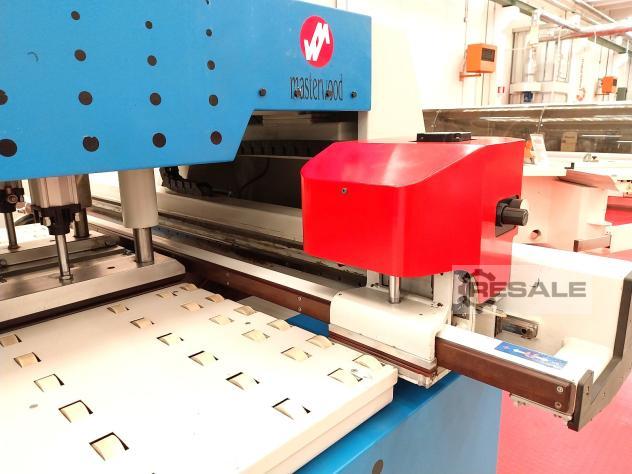

Robuste Spannvorrichtung für die Plattenverschiebe, die auf
vorgespannten Kugelführungen läuft und sich mittels
Kugelgewindetrieb mit hoher Präzision und Steifigkeit bewegt.
Bürstenloser Motor
Arbeitstisch: Tisch mit Leerlauf-Gummirädern für den Ein- und
Auslauf der Platten. Bewegung der Platte auf Luftfolie, um Kratzer auf
Platten mit empfindlichen Oberflächen zu vermeiden. Plattenschieber
für reibungslose und genaue Bewegung. Längssinkender
Referenzanschlag. Automatisches Auslesen der Plattenlänge

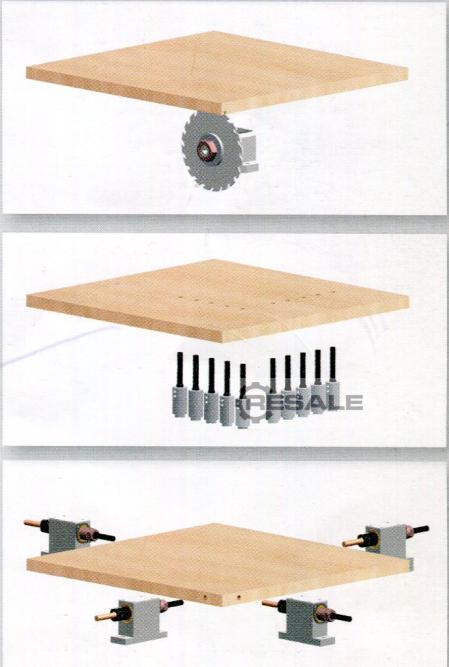

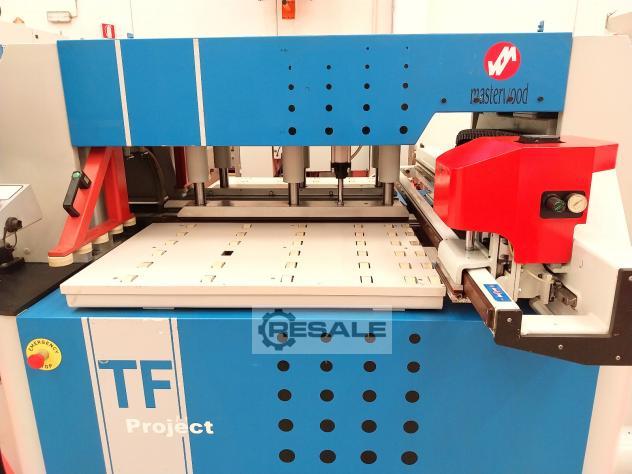

Bedieneinheit: Bohrkopf mit vertikalen und horizontalen Spindeln plus
Nutsägeaggregat. Zentraler Spänesauger
Numerische Steuerung mit PC: Windows-Betriebssystem -
Netzwerkverbindung

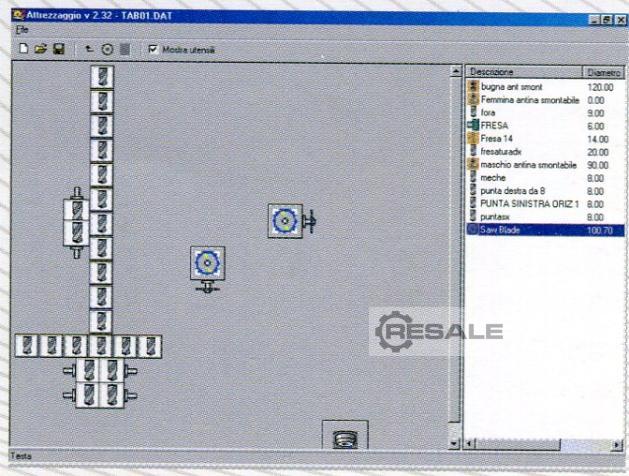

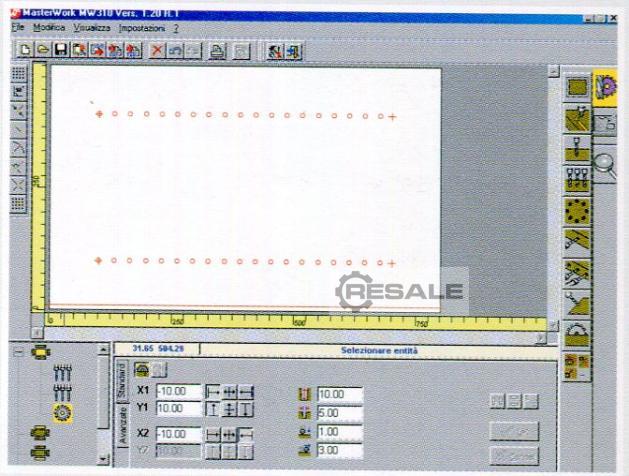

MASTERWORK Software: Masterwood-System zum automatischen Zeichnen und
Programmieren - Bohren, Schneiden, Programmierung mit
Bohrzyklusoptimierung
Technische Daten:
HWEGE X-Y-Z-Achse, mm 1670-1330-87
Maximale Verschiebegeschwindigkeit der X-Y-Z-Achse mt/min 25-50-25
Arbeitsbereich: Breite min/max mm 80/1000 - Länge min mm 250 - Länge
max unbegrenzt - Dicke min/max mm 10/60

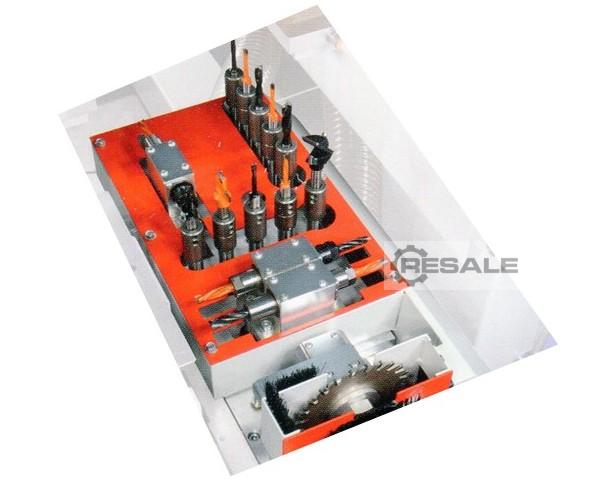

Bohrkopf: n° 5 unabhängige vertikale Spindeln der X-Achse - n° 5
unabhängige vertikale Spindeln der Y-Achse - n° 2 doppelte
horizontale Spindeln der X-Achse - n° 1 doppelte horizontale Spindel
der Y-Achse
Spindeln Steigung 32 mm
Motorleistung 1,7 Kw
Spindeln Drehzahl 4000 U/min
Sägeaggregat - Motore Kw 1,7 - Sägeblattdurchmesser mm 125 - 4000
rpm
Arbeitsluftdruck 7/8 bar
Gesamtabmessungen mm 2400 x 1990 x 1600 h
Gewicht kg 1300
