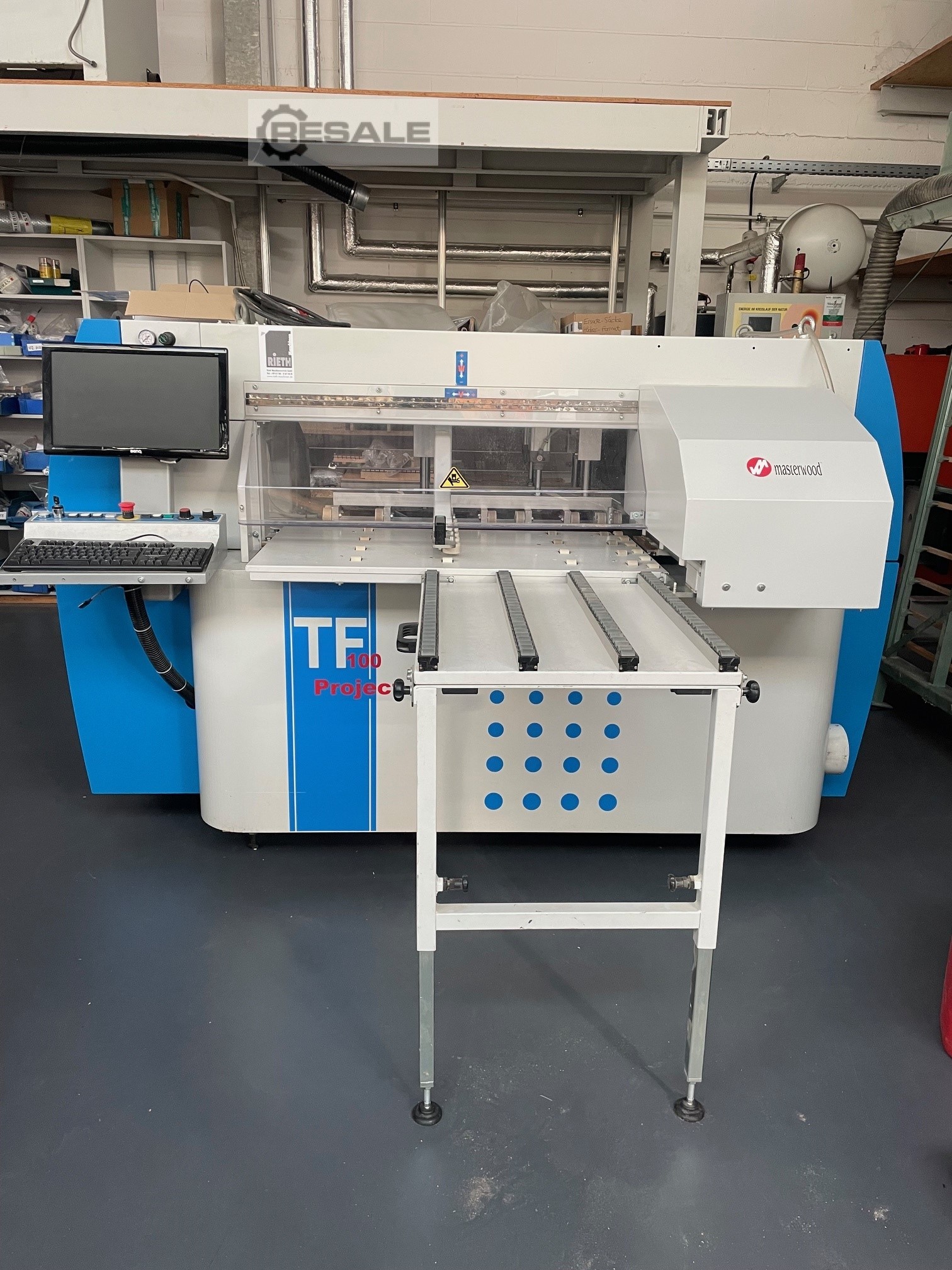

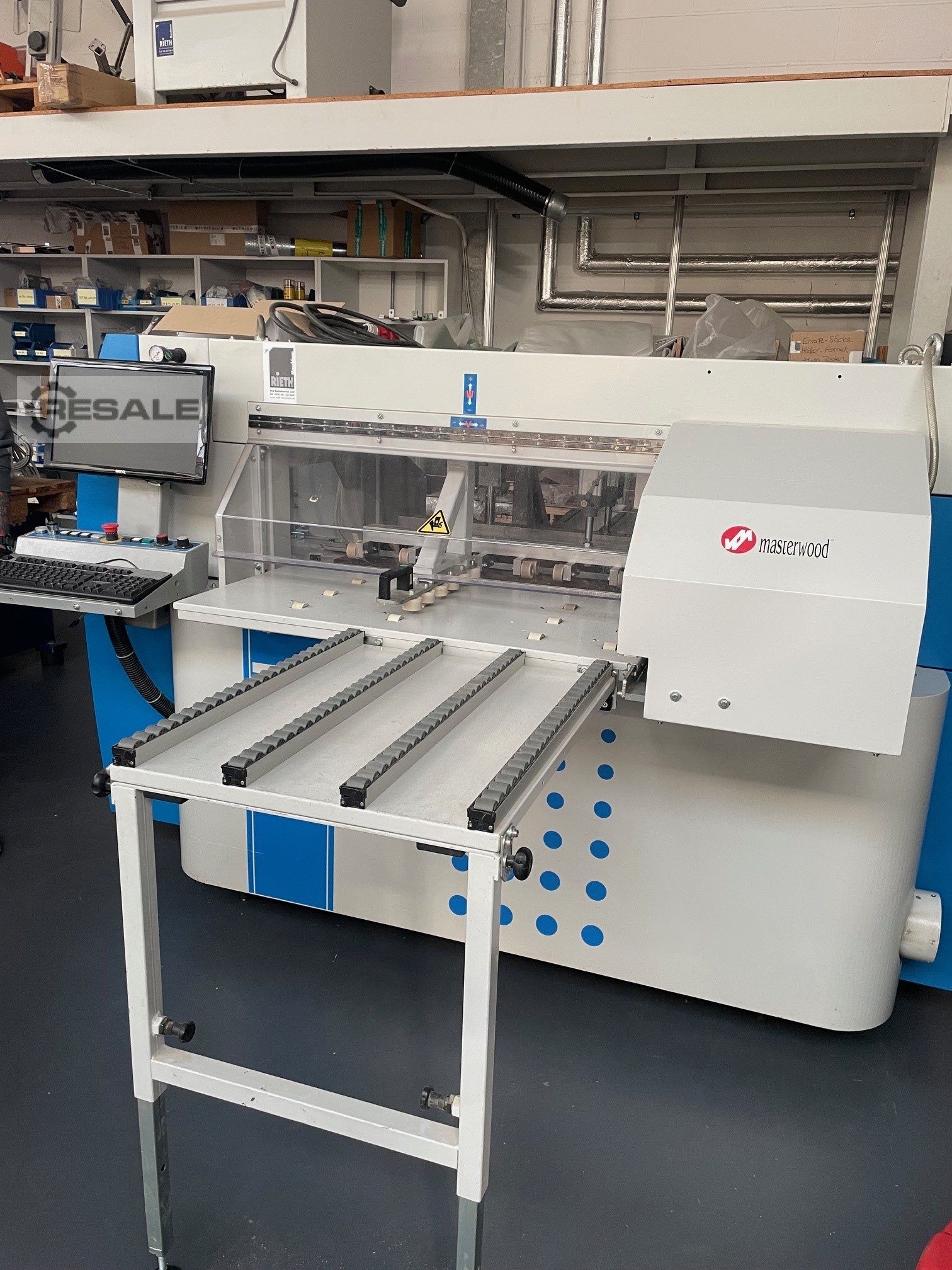

Das Masterwood CNC Bearbeitungszentrum PROJECT TF
ist ideal für die Korpusbearbeitung. Die PROJECT TF ist ein
echtes Bearbeitungszentrum zum BOHREN, NUTEN und
FRÄSEN.
Vorteile:
- Sehr geringer Platzbedarf von ca. 5 m²
- Höchste Zeitersparnis durch extrem schnelle Fertigungs-
zeiten
- schnelle Amortisation durch geringen Anschaffungspreis
- Schnelles Erlernen der Technik durch einfachste Bedienung
- Sauberkeit der Werkstücke bei geringer Absaugleistung
durch Bearbeitung von unten
Technische Daten:
Achsen:
X-Achse: Max. Werkstücklänge: unbegrenzt
Min. Werkstücklänge: 250mm
Verfahr-Geschwindigkeit: 0-25 m/min.
Y-Achse: Max. Werkstückbreite: 1.000mm
Min. Werkstückbreite: 100mm
Verfahr-Geschwindigkeit: 0-50 m/min.
Z-Achse: Max. Werkstückstärke: 60mm
Min. Werkstückstärke: 10mm
Verfahr-Geschwindigkeit: 0-20 m/min.
Die minimalen und maximalen Werkstückgrößen sind
abhängig vom Gewicht und auch vom Verhältnis
Länge zu Breite!
Aggregate:

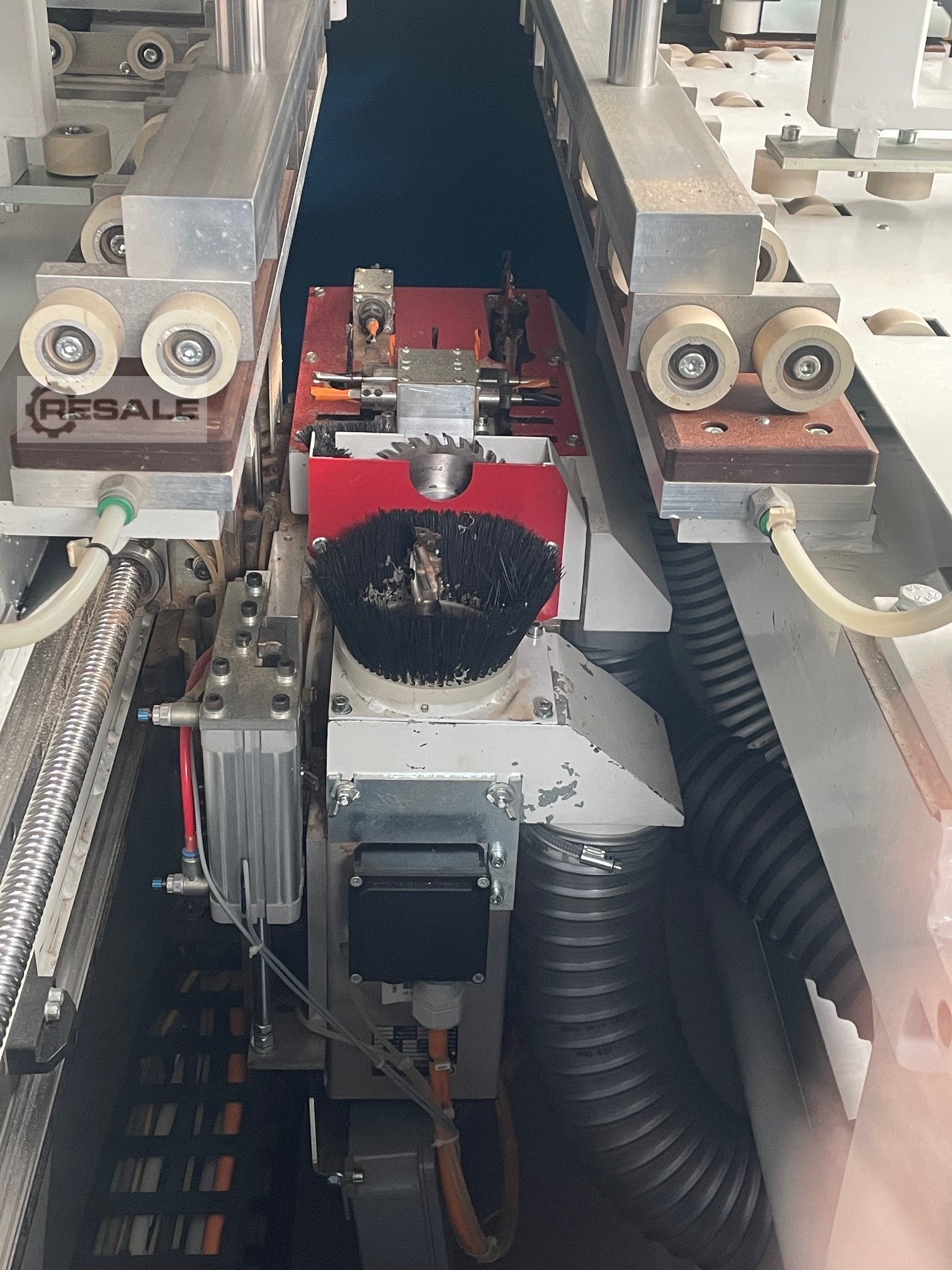

15er Bohrkopf: vertikale Spindeln in X-Richtung: 5 Stück
vertikale Spindeln in Y-Richtung: 5
Stück
horizontale Doppelbohrspindel in
X-Richtung:
2+2 Stück
horizontale Bohrspindel in Y-Richtung:
1 Stück
Abstand Bohrspindeln: 32mm
Drehzahl Bohrspindeln: 4.000 U/min.
Motor: 1,7 kW
Nutsäge: in X-Richtung
Drehzahl: 4.000 U/min.
Max. Sägeblattdurchmesser: 125mm
Motor: 1,7 kW (Die Nutsäge ist im Bohrkopf integriert)
Steuerung:
Personal Computer HP Compaq 6000 Pro SFF PC
Prozessor: Intel Celeron E3300 2.50GHZ
RAM: 1 GB
Hard Disk: 300 GB
CD-ROM Laufwerk
Farbbildschirm 17’’ LCD
Videokarte integriert 512 MB
2 Ethernet Karten
Schnittstellen: 2 Serielle RS 232 - 1 Parallele - 10 USB -
1 ESATA
Tastatur: Eingang PS 2
Mouse: Eingang PS 2
Betriebssystem: Windows XP PRO MUI
Programm: MASTERWORK-MASCHINEN-VERSION
Weitere Daten:
Maschinenabmessung: 2.200 x 2.470 x 1.590mm (L x B x H)
Gewicht: 1.500 kg
Benötigter Luftdruck: 8 bar
Absaugung:
Volumen: 2.000 m³/h
Luftgeschwindigkeit: 25 - 30 m/sec.
Absaugstutzen: 1 x 150mm
Weitere Ausstattungsmerkmale
- Lufttische am Arbeitsbereich
- Rollentisch im Ein- und Auslauf
- Sensor für Plattenvermessung
- Kugelumlaufspindel- und Linear-Führungen
- Zahnstangenantrieb
- Zentralschmierung
- Import von DXF Dateien
