CNC Bearbeitungszentrum MITSUI SEIKI HR6A wurde 1984 in Japan von
MITSUI SEIKI KOGYO CO., LTD. gebaut. Die Maschine ist für das
Präzisionsfräsen, Gewindeschneiden und Bohren von übergroßen
Werkstücken mit einem Maximalgewicht von 2 Tonnen ausgelegt. Alle
diese Bearbeitungen werden dank eines automatischen
Palettenwechselsystems vollautomatisch durchgeführt. Dieses System
ermöglicht das gleichzeitige Be- und Entladen der Werkstücke
während der Bearbeitung, wodurch die Produktionseffizienz gesteigert
und die Maschinenstillstandszeiten erheblich reduziert werden. Die
Paletten werden von einem stabilen Gusseisensattel auf den gehärteten
und geschliffenen Führungsschienen des Bettes transportiert.
Die Bewegung der X-, Y- und Z-Achsen erfolgt auf gehärteten und
geschliffenen Gleitbahnen. Diese sorgen dafür, dass die Geometrie der
Achsen konstant bleibt, auch wenn sie an das Ende ihrer Verfahrwege
gelangen. Alle beweglichen Komponenten sind wiederum mit Turcite B
beschichteten Lagern ausgestattet, die eine geringe Reibung und eine
hohe Vibrationsdämpfung selbst bei den größten Herausforderungen
gewährleisten. Diese Lösung verbessert die Oberflächengüte und die
allgemeine Bearbeitungsqualität erheblich.

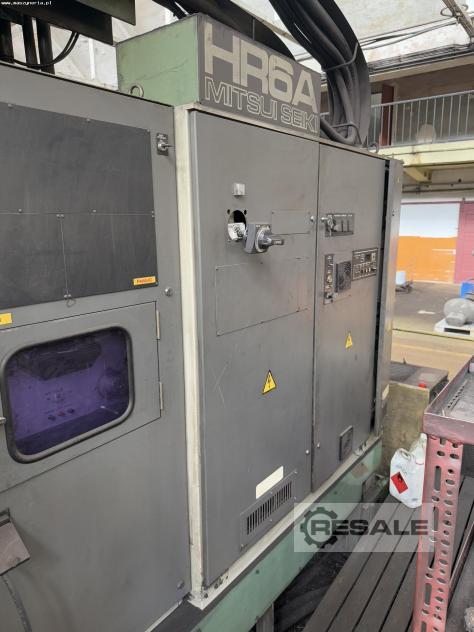

Das CNC Horizontal Bearbeitungszentrum MITSUI SEIKI wird mit einer
Ausstattung angeboten, die unter anderem eine FANUC CNC-Steuerung, ein
Werkzeugmagazin mit 180 Plätzen und einen Späneförderer umfasst.
Das Gesamtgewicht der Maschine beträgt ca. 28000 kg.
Technische Daten des Fräszentrums MITSUI SEIKI HR6A
- Vorschub in den Achsen X/Y/Z: 1300/1000/860 mm
- Eilgang in der X,Y,Z-Achse: 12000 mm/min
- Vorschubgeschwindigkeit beim Schneiden: 0,1-4000 mm/min
- Abmessungen des Arbeitstisches (L x B): 1000 x 1000 mm
- Maximales Werkstückgewicht: 2000 kg
- maximale Spindeldrehzahl: 4000 U/min
- Minimale Spindeldrehzahl: 10 U/min
- Spindeldurchmesser: 110 mm
- Spindelkegel: ISO 50
- Antriebsleistung der Spindel (Dauerbetrieb/ 30 min): 18,5/22 kW
- Bohrdurchmesser: 250 mm
- Gewindedurchmesser: 2″
- Maximaler Fräserdurchmesser: 8″
- Abstand von der Spindelmitte bis zur Oberfläche des Arbeitstisches:
50-950 mm
- Abstand von der Spindelnase bis zur Mitte des Arbeitstisches:
200-1060 mm
- Abstand vom Boden bis zum Arbeitstisch: 1300 mm
- Anzahl der Paletten: 6
- Maximaler Werkzeugdurchmesser (benachbarte Position leer/benachbarte
Position belegt): 220/125 mm
- Maximale Werkzeuglänge: 470 mm
- maximales Gewicht eines einzelnen Werkzeugs: 30 kg
- maximales Gewicht aller Werkzeuge: 800 kg
- Werkzeugspannkraft: 3000 kg
- Positionierwiederholgenauigkeit: ± 0,002 mm
- Positioniergenauigkeit: ± 0,01 mm
- Indexierungswinkel des Arbeitstisches: 1°
- Abmessungen (L x B x H): 5070 x 5450 x 3980 mm
- Gewicht der Maschine MITSUI SEIKI HR6A: ca. 28000 kg
Ausstattung der CNC-Fräsmaschine HR6A

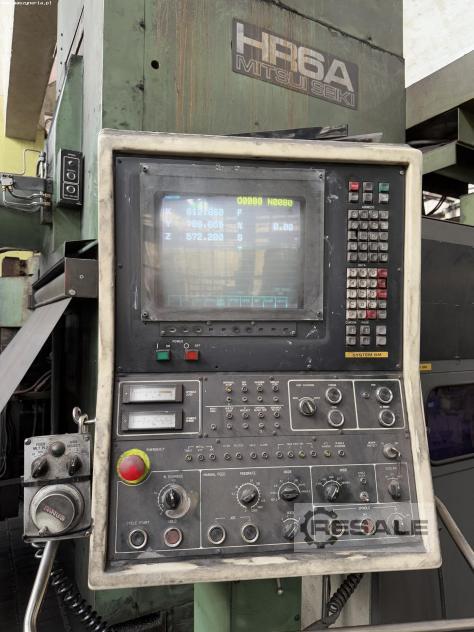

- CNC-Steuerung: FANUC SYSTEM 6M MODEL B

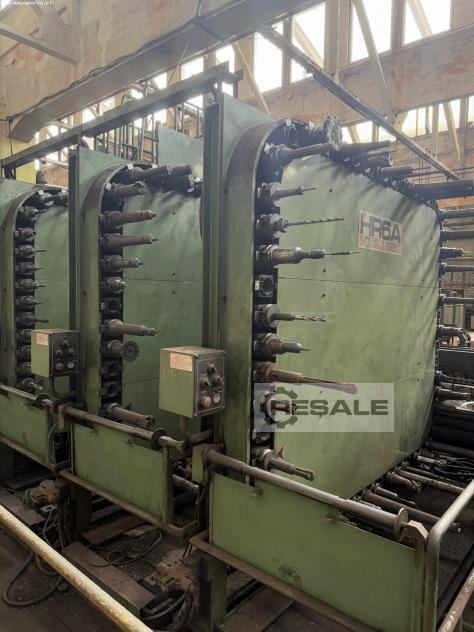

- Werkzeugmagazin mit 180 Plätzen
- Automatischer Werkzeugwechsler (ATC)

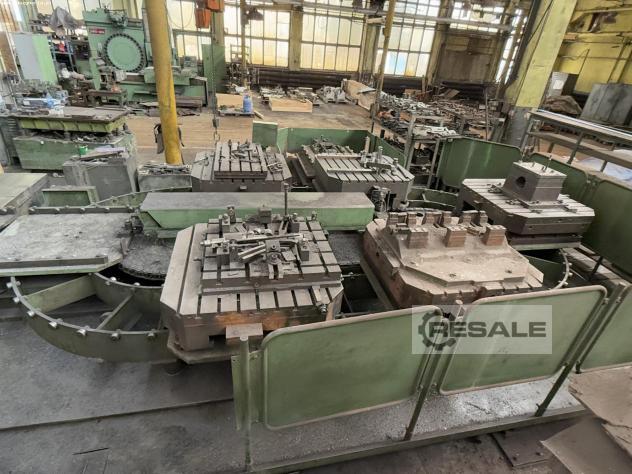

- automatisches Palettenwechselsystem
- Späneförderer
