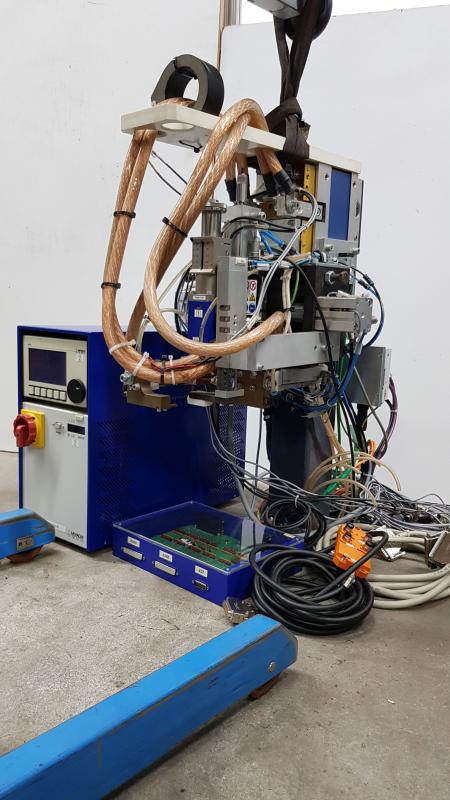

MIYACHI PECO / AMADA WELD TECH GmbH ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO Mikroschweißkopfeinrichtung, Punktschweißanlage mi
gebrauchtGeprüfter Anbieter
1 / 7
Technische Daten
· ID 167536831Gebrauchtmaschinen
- Preis
- 3.800 € netto
- Zustand
- gebraucht
- Baujahr
- 2011
- Standort
- 37235 Hessisch Lichtenau
Identifikation
HerstellerMIYACHI PECO / AMADA WELD TECH GmbH
ModellISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO
Positionsnummer60283
Technik
Stückzahl1
Beschreibung
Mikroschweißkopfeinrichtung, Punktschweißanlage mit Schweißkopf, Inverterstromquelle, I/O Modul, Schweißinverter
MIYACHI PECO / AMADA WELD TECH GmbH Typ ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO F160S
Baujahr 2011
Die Anlage besteht aus folgenden Komponenten:
- Schweißinverter MIYACHI PECO Typ ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA mit Bedienpanel MFT1
- Externer Schweißtransformator MIYACHI PECO (am Schweißkopfgestell montiert)
- Externes Interface Modul MIYACHI PECO Typ ISQ-MG
- Punktschweißkopf MIYACHI PECO Typ F160S - 25 mm Hub mit Heidenhain Messsystem
- Verbindungskabel
Netzspannung: 3x 400 V AC
Netzfrequenz: 50 / 60 Hz
Anschlussleistung: 22 KVA
Schweißstromtypen: AC / DC
Ausgangsleistung: max. 10 kA
Ausgangsfrequenz: 1 - 10 kHz
Schweißzeit: max. 640 ms/puls
Strommessung: externe Ringspule
Bedienpanel: MFT1 (eigenständiges Bediengerät abnehmbar)
Analogeingang: Drucksensor für Proportionalventil
Analogausgang: Proportionalventilsteuerung
Schnittstelle: RS232
Schutzklasse: IP30
- Fehlerkontrolle und Prozessüberwachung
- Überwachung von Strom, Spannung, Leistung, Energie
- Testimpuls zur Teileerkennung
- Programmspeicher für 99 Programme
Inverter Abmessung B x H x T: 216 x 420 x 560 mm
Inverter Gewicht: ca. 21 kg
Punktschweißkopf MIYACHI PECO F160S
Nennleistung: max. 5 kA
Elektrodenhub: 25 mm
Schließhub: pneumatisch
- Einstellbare Kraftzündung von 1,2 bis 550 N
- Wegmesssystem Heidenhain
Schweißeinheit mit 5 Pneumatikzylindern und Ventilinsel Festo Typ CPX
Schweißkopf auf horizontaler Führungsschiene montiert und über Pneumatikzylinder 20 mm verschiebbar.
3 Pneumatikzylinder zur Werkstückfixierung vorhanden (2 Stück mit 46mm Hub, 1 Stück mit 20mm Hub).
Ausladung Schweißspitze 300 mm
Schweißspitze höhe über Flur 315 mm
Abmessung Schweißeinheit B x H x T 410 x 760 x 700 mm
Gewicht Schweißeinheit 75 kg
Gesamtgewicht 100 kg
2 Stück fast baugleich vorhanden, Preisangabe je komplette Einheit; gebraucht
MIYACHI PECO / AMADA WELD TECH GmbH Typ ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO F160S
Baujahr 2011
Die Anlage besteht aus folgenden Komponenten:
- Schweißinverter MIYACHI PECO Typ ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA mit Bedienpanel MFT1
- Externer Schweißtransformator MIYACHI PECO (am Schweißkopfgestell montiert)
- Externes Interface Modul MIYACHI PECO Typ ISQ-MG
- Punktschweißkopf MIYACHI PECO Typ F160S - 25 mm Hub mit Heidenhain Messsystem
- Verbindungskabel
Netzspannung: 3x 400 V AC
Netzfrequenz: 50 / 60 Hz
Anschlussleistung: 22 KVA
Schweißstromtypen: AC / DC
Ausgangsleistung: max. 10 kA
Ausgangsfrequenz: 1 - 10 kHz
Schweißzeit: max. 640 ms/puls
Strommessung: externe Ringspule
Bedienpanel: MFT1 (eigenständiges Bediengerät abnehmbar)
Analogeingang: Drucksensor für Proportionalventil
Analogausgang: Proportionalventilsteuerung
Schnittstelle: RS232
Schutzklasse: IP30
- Fehlerkontrolle und Prozessüberwachung
- Überwachung von Strom, Spannung, Leistung, Energie
- Testimpuls zur Teileerkennung
- Programmspeicher für 99 Programme
Inverter Abmessung B x H x T: 216 x 420 x 560 mm
Inverter Gewicht: ca. 21 kg
Punktschweißkopf MIYACHI PECO F160S
Nennleistung: max. 5 kA
Elektrodenhub: 25 mm
Schließhub: pneumatisch
- Einstellbare Kraftzündung von 1,2 bis 550 N
- Wegmesssystem Heidenhain
Schweißeinheit mit 5 Pneumatikzylindern und Ventilinsel Festo Typ CPX
Schweißkopf auf horizontaler Führungsschiene montiert und über Pneumatikzylinder 20 mm verschiebbar.
3 Pneumatikzylinder zur Werkstückfixierung vorhanden (2 Stück mit 46mm Hub, 1 Stück mit 20mm Hub).
Ausladung Schweißspitze 300 mm
Schweißspitze höhe über Flur 315 mm
Abmessung Schweißeinheit B x H x T 410 x 760 x 700 mm
Gewicht Schweißeinheit 75 kg
Gesamtgewicht 100 kg
2 Stück fast baugleich vorhanden, Preisangabe je komplette Einheit; gebraucht
