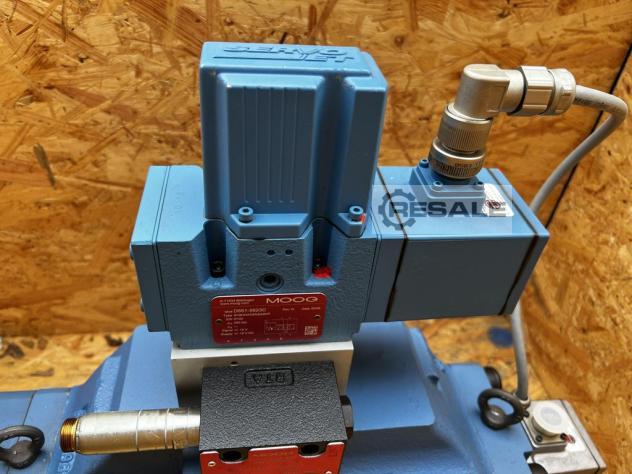

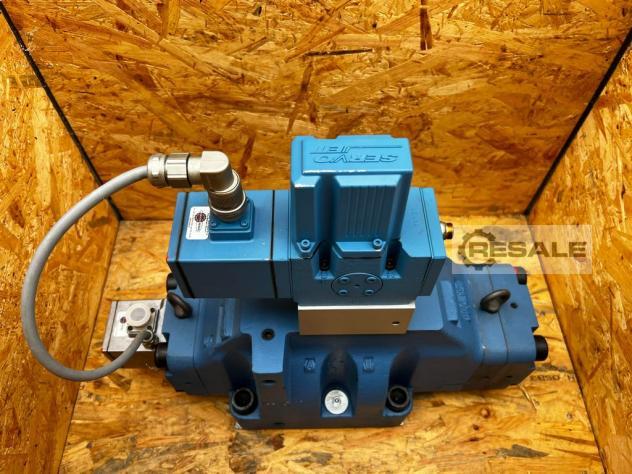

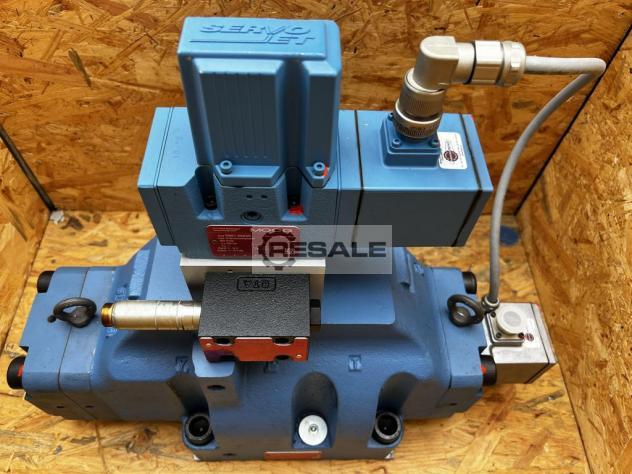

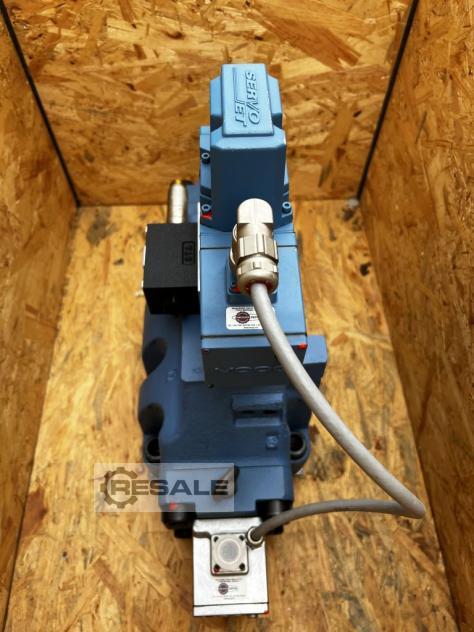

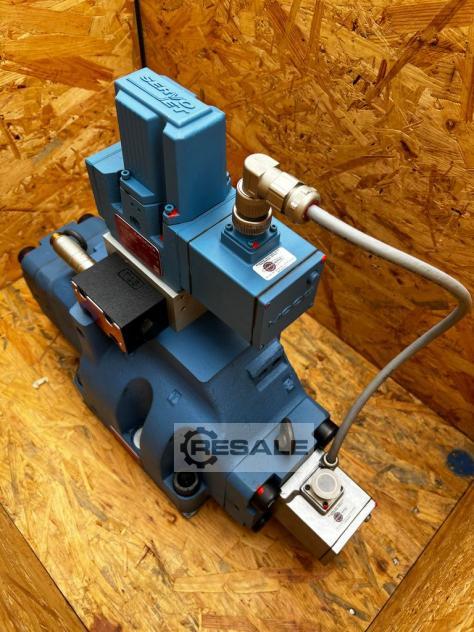

Moog Servoventil-Einheit D665-5703 & D661-5623C Hochleistungs
Ventilmodul
Zum Verkauf steht eine voll funktionsfähige, industriell eingesetzte
Hochleistungs-Servoventil-Einheit von MOOG, bestehend aus zwei perfekt
aufeinander abgestimmten Ventilen
Gerne auch als Einzelkomponente erhältlich !

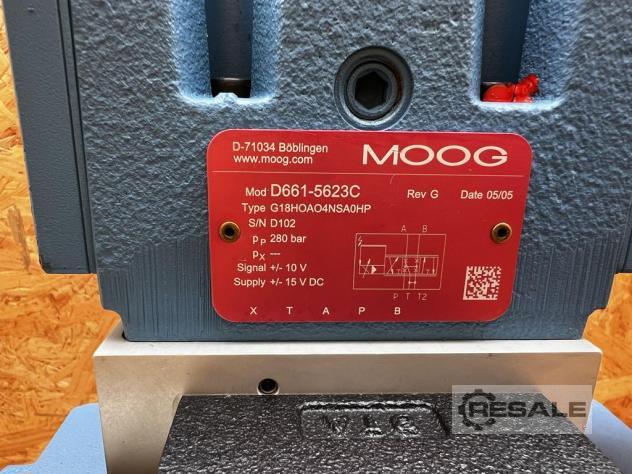

Moog D661-5623C – Highresponse Ventil
Technische Eigenschaft Wert
Modellbezeichnung D661-5623C
Typencode G18H0A0NSA0HP
Ventiltyp 4-Wege, 2-stufig mit Buchsenschieber
Nennvolumenstrom 120–200 l/min (je nach Ausführung)
Betriebsdruck P, A, B max. 350 bar
Rücklaufdruck T (intern) 210 bar
Rücklaufdruck T (extern) 280 bar
Steuerdruck 25–350 bar
Spulenhub ±0,13 mm
Steuerfläche (AK) 1,35 cm²
Stellzeit (0–100 %) ca. 14 ms
Hysterese < 0,6 %
Nullverschiebung < 1 %
Versorgungsspannung ±15 V DC
Eingangssignal ±10 V
Schutzart IP65
Masse ca. 5,7 kg
Anschlussbild ISO 4401-05-05-0-94

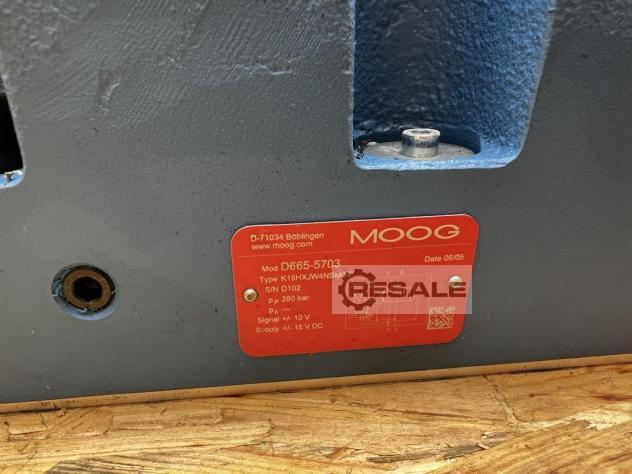

Moog D665-5703 – Hochleistungsventil
Technische Eigenschaft Wert
Modellbezeichnung D665-5703
Typencode K15HXJW4NSM0-P
Ventiltyp 4-Wege, 3-stufig, ServoJet
Nennvolumenstrom 1500 l/min Δp = 5 bar je Steuerkante
Betriebsdruck P, A, B max. 350 bar
Rücklaufdruck T (intern) max. 100 bar
Rücklaufdruck T (extern) max. 280 bar
Steuerdruck min/max min. 25 bar über T / max. 350 bar
Steuerkolbenhub ±8 mm
Steuerfläche (AK) 9,6 cm²
Hysterese < 0,2 %
Nullverschiebung (55K ΔT) < 2 %
Nullleckstrom (gesamt) max. 11 l/min
Versorgungsspannung ±15 V DC
Eingangssignal ±10 V
Schutzart IP65
Masse ca. 73,5 kg
Anschlussbild ISO 4401-10-08-0-94
Anschlüsse X und Y extern (ServoJet Pflicht)
Beschreibung & Einsatz:
Zustand: neu (siehe Bilder).
Hinweis:
Für detaillierte technische Daten und Verarbeitungshinweise empfehlen
wir dringend, die Originaldatenblätter zu konsultieren oder sich
direkt beim Hersteller zu informieren.
Weitere Artikel - neu und gebraucht - finden Sie in unserem Shop!
Internationale Versandkosten auf Anfrage!
