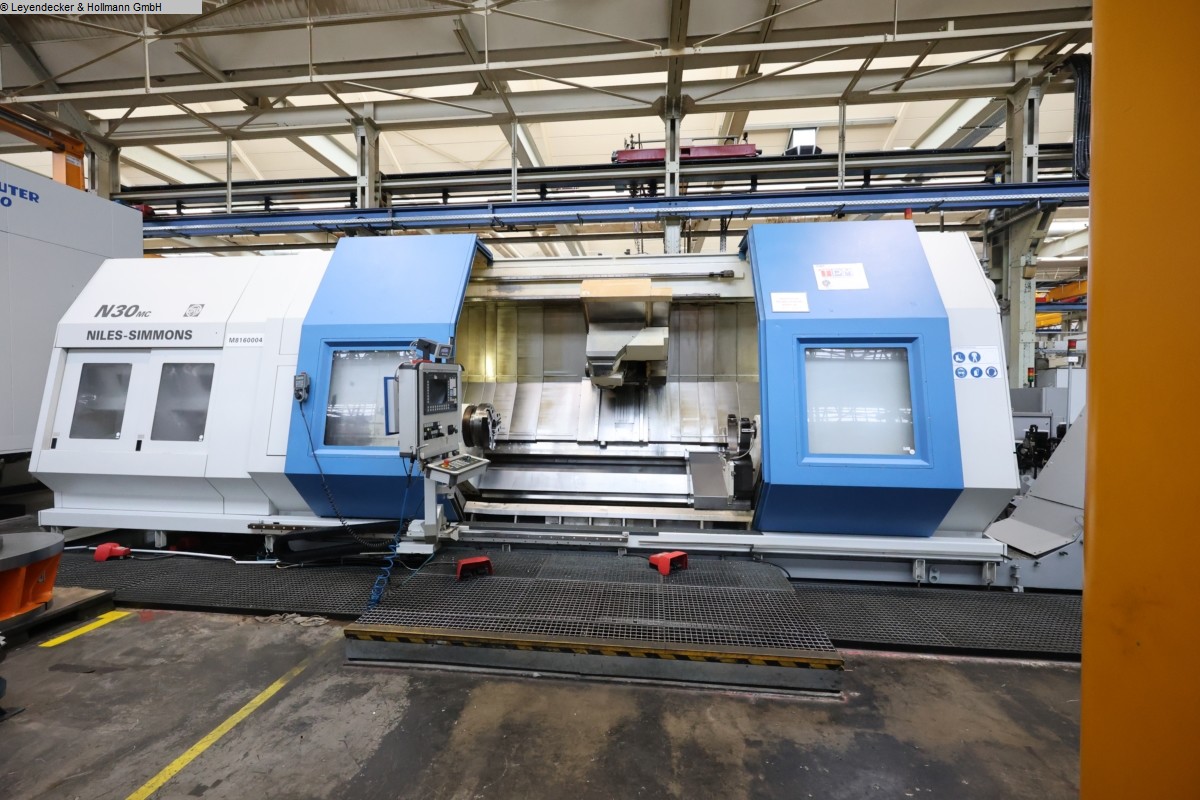

NILES-SIMMONS N30 - 3MC-2500 CNC Dreh- und Fräszentrum

Drehdurchmesser: 470 mm
Drehlänge: 2500 mm
Steuerung: Siemens Sinumerik 840 D
Arbeitshöhe: 1300 mm
Umlaufdurchmesser über Bettschlitten: 750 mm
Umlaufdurchmesser über Bett: 780 mm
Pinolendurchmesser: 160 mm
Innenkegel: MK 5
Anzahl Werkzeuge: 48
Werkzeuggewicht max.: 15 kg
Werkzeuglänge - max.: 500 mm
Gesamtleistungsbedarf: 123 kVA
Maschinengewicht ca.: 27 t
Raumbedarf ca.: 8,4 x 4,0 x 3,3 m
C-Achse:
- Drehzahlbereich 0,1 - 30 U/min
- Drehmoment max. an Drehspindel (60%ED) 930 Nm
- Positioniergenauigkeit 0,005 Grad

Schlittenwege:
- X-Achse 720 mm
- Z-Achse 4072 mm
Eilgänge:
- X-Achse 18 m/min
- Z-Achse 30 m/min
Vorschübe:
- X-Achse 0,1 - 18000 mm/min
- Z-Achse 0,1 - 30000 mm/min

Werkstückspindel:
- Spindelkopf nach DIN 55026: A 11
- Bohrung durchgehend: 123 mm
- Durchmesser im vorderen Lager: 200 mm
- Orientierter Spindelhalt: 0–359 Grad
Antrieb der Werkstückspindeln mit 2-stufigen Getriebe:
- Antriebsleistung bei 100/60 % ED: 37/45 kW
- Drehzahlbereich gesamt: 10–2.500 1/min
- Anzahl Drehzahlbereiche: 2
- Drehzahlbereich I: 10–775 1/min
- Drehzahlbereich II: 20–2.500 1/min
- Max. Drehmoment bei 60 % ED: 2.083 Nm (bis 186 1/min)
Ausstattung/Zubehör:
-Kraftspannfutter Forkardt mit je einem Satz harte und weiche Backen
-hydraulische Lünette
-Reitstock mit Spitze
-Späneförderer
-Kühlmitteleinrichtung
-5 HSK 100 A Aufnahmen
-technische Dokumentation
