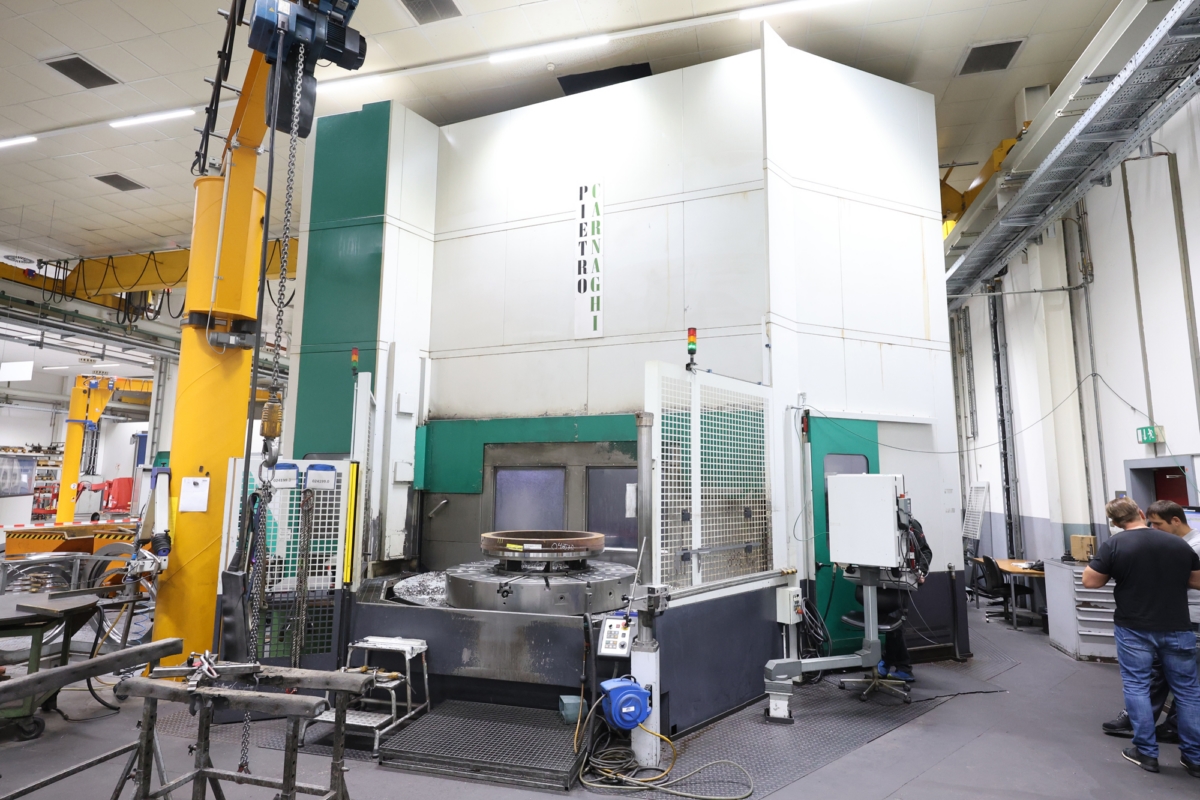

PIETRO CARNAGHI AC 20 TM 1800 CNC-Karusselldrehmaschine - Einständer

Planscheibendurchmesser: 1800 mm
Umlaufdurchmesser: 2000 mm
Drehhöhe: 1270 / 1120 mm
Steuerung: SIEMENS 840 D
Werkstückgewicht max.: 5000 kg
Stößelabmessungen: 250 x 250 mm
Tischdrehzahlbereich: 1 - 320 U/min
Querbalken - Verstellung: 400 mm
Stößelsupport - Horizontalverstellung: (X) -2770 / +2275 mm
Stößelsupport - Vertikalverstellung: (Z) 1250 mm
c-Achse: 360° (0,001°) deg
Fräsantrieb: 37 kW
Drehzahlbereich - fräsen: 10 - 3000 U/min
Antriebsleistung - Tisch: 100 kW
Drehmoment: 31784 Nm
Vorschubbereich: (X/Z) 0,1 - 15000 mm/min
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: 55 t
Raumbedarf ca.: m
Gebrauchte CNC Karusselldrehmaschine für die Dreh-, Bohr und Fräsbearbeitung
Die Maschine wurde erst im Jahre 2011 in Betrieb genommen und vom
Vorbesitzer sorgfältig gewartet.
Sie wurde aufgrund einer Werksschließung verkauft.
CNC Steuerung: Siemens Sinumerik 840 D
Anzahl NC- Achsen: 4 (X,Z,C, Querbalkenverstellung)
Max. Werkstückdurchmesser: 2040mm
Max. Werkstückhöhe: 1270 mm
Hub Meißelschieber: 1250 mm
Max. Werkstückgewicht: 5000 kg (je Palette/Futter)
Drehzahlbereich Drehspindel: 1,0 - 320 1/min
Antriebsleistung Drehspindel: 100 kW
Bohr-Fräs-Spindel: 37 kW
Querbalken Verfahrweg: 2 Stufen à 200 mm
Elektrischer Gesamtanschlusswert: 218 kVA
Verfahrweg:
X- Achse: -1650 bis + 2165 mm
Z- Achse: 1250 mm
Eilgang X- Z- Achse: 15 m/min
Anzahl Werkzeugmagazinplätze:
80 Plätze im Kettenmagazin, davon 60 x HSK 100 und 20 x Capto C6
Scheibenmagazin 12-fach für Drehhalter und Vorsatzköpfe
Kühlmittelanlage mit Filter- und Umlaufaggregat
Späneförderer
Ölnebelabsauganlage
1 Stück Palette mit Klauenkästen, Durchmesser 1800 mm
1 Stück hydraulisches Spannfutter mit Grundbacken, Durchmesser 1800 mm
Diverse Bohr- und Fräsköpfe
2 Stück Messtaster
Mehrere Drehstahlhalter
Besonderheit:
Palettenwechsler mit zwei Stationen, bestückt mit einer Planscheibe
Ø1800 mm und einem Sechsbacken-Hebelausgleichsfutter mit mechanischer
Fliehkraftkompensation Ø1800 mm.
Anmerkung:
Die Maschine steht in einer Grube.
Zustandsbeschreibung:
Bei der Carnaghi wurde vor ca. einem halben Jahr das Kreuzrollenlager
ausgetauscht.
Auch die Siemens-Komponenten im Schaltschrank wurden Ende 2023 komplett
erneuert.
Ferner verfügt die Maschine über einen Messtaster für die Werkzeugvermessung
und einen externen Renishaw-Messtaster zur Werkstückvermessung.
Als besonderes Feature hat die Maschine noch einen Messtaster an der Z-Achse
(Z1-Achse) verbaut.
Dieser bringt einen Genauigkeits- und Zeitvorteil, da zum Messen das Werkzeug
nicht abgelegt werden muss.
Allerdings ist dieser aktuell stillgelegt und sollte bei Wiederinbetriebnahme
überholt werden.
Des Weiteren hat die Maschine ein Rotomors Sechs-Backen-Hebelausgleichsfutter
mit Fliehkraftkompensation, welches 2020/21 komplett revidiert wurde.
