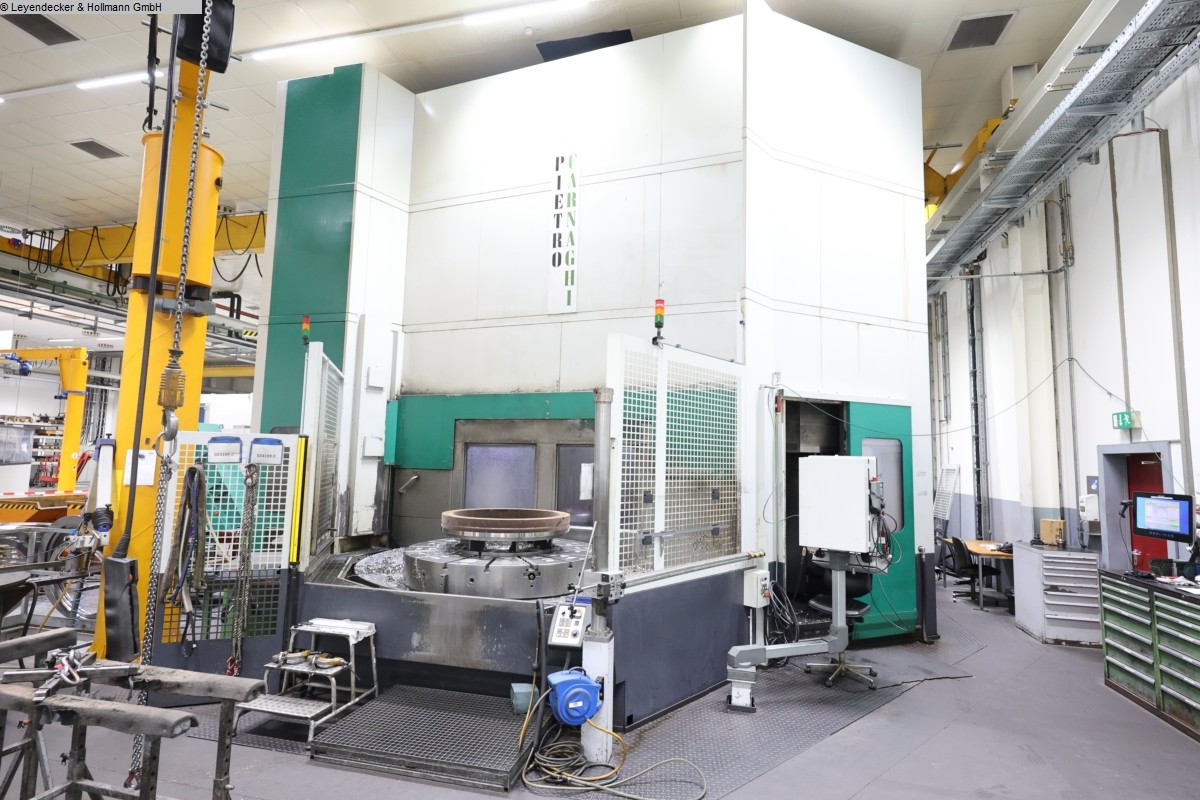

PIETRO CARNAGHI AC 20 TM-1800 Karusselldrehmaschine - Einständer

Planscheibendurchmesser: 1800 mm
Umlaufdurchmesser: 2000 mm
Drehhöhe: 1500 mm

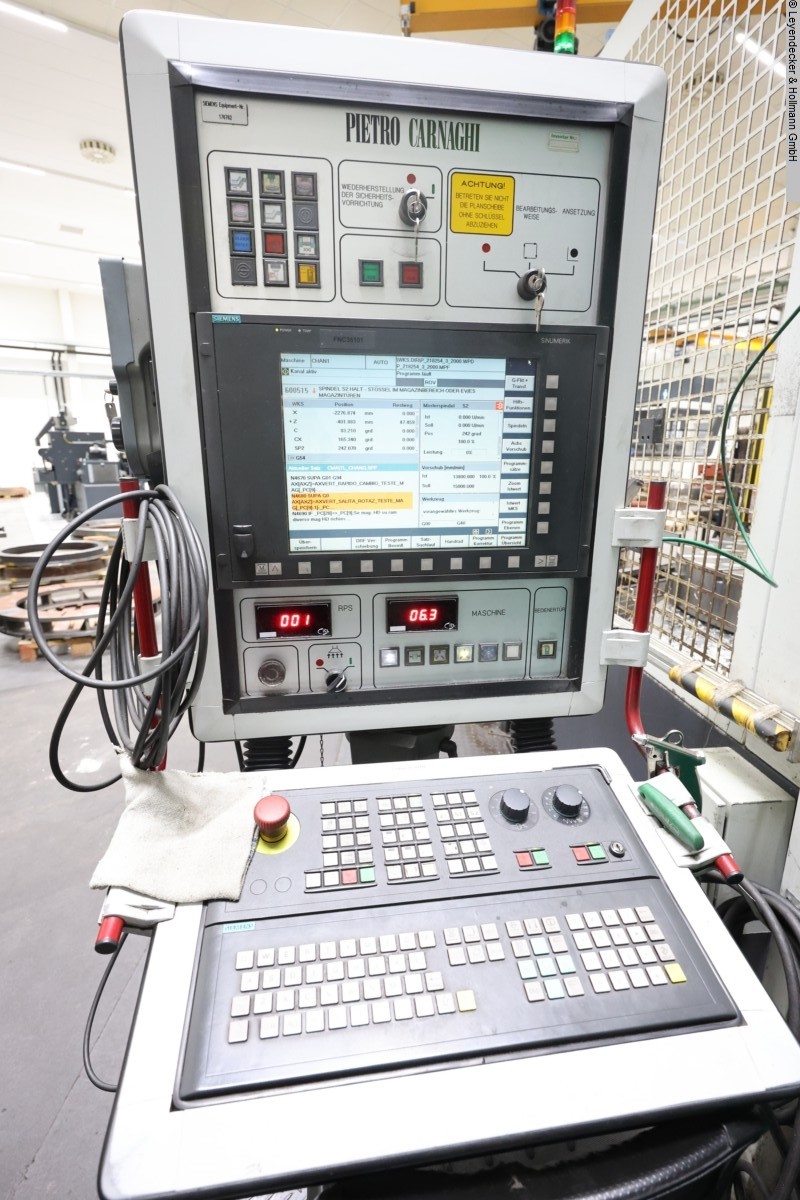

Steuerung: SIEMENS 840 D
Werkstückgewicht max.: 5000 kg
Stößelabmessungen: 250 x 250 mm
Tischdrehzahlbereich: 1 - 320 U/min
Antriebsleistung - Tisch: 100 kW
Drehmoment: 31784 Nm
Gesamtanschlusswert: 218 kw
Maschinengewicht ca.: 55 t
Abmessungen:
- Drehdurchmesser auf der Planscheibe 2000 mm
- Planscheibendurhcmesser 1800 mm
- Drehhöhe mit Drehkopf L100 1500 mm
Leistungen am Stößel:
- Spannkraft Werkzeughalter oder Zubehör 120.000 N
- Max. Vorschubkraft Achse Z und X 30.000 N
- Antreibsleistung der Fräs- Bohr- und Schleifspindel 37 kW
- Drehzahloen für Drehbearbeitung 10 - 3000 U/min
Verfahrwege:
- Achse X, Horizontalsupport am Querbalken -2270/+2275 mm
- Achse Z, Vertikalsupport am Querbalken 1250 mm
- Achse C, Tisch Rotation 360°
Vorschubsgeschwindigkeiten:
- Achse X 15.000 mm/Min
- Achse Z 15.000 mm/Min
- Achse C 3,25 U/min
Kühlmittelanlage:
- Kühlmittelanlage-Filteranlage 1500 l
Kettenwerkzeugmagazin mit 80 Plätzen:
- max. Werkzeuggewicht 30 kg
- max Werkzeugsdurchmesser bei freien Nebenplätzen 250 mm
Scheibenmagazin mit 12 Plätzen:
- max. Gewich der Werkzeughalter/Zubehörereinheiten 150 kg
- max. Länge der WErkzeughalter 500 mm
- max. Magazinbelastung 1000 kg
Palettenwechsler mit 2 Paletten:
- Palettendurchmesser 1800 mm
- Palettenbelastbarkeit (zentriert) 5000 kg
- Palettenbelastbarkeit (auf Zenter) 4000 kg
Ausstattung / Zubehör:
- 1x Palette mit Klauenkästen, Durchmesser 1800 mm
- 1x hydraulisches Spannfutter mit Grundbacken, Durchmesser 1800 mm
- diverse Bohr-/ und Fräsköpfe
- diverse Drehstahlhalter
- 2x Messtaster
