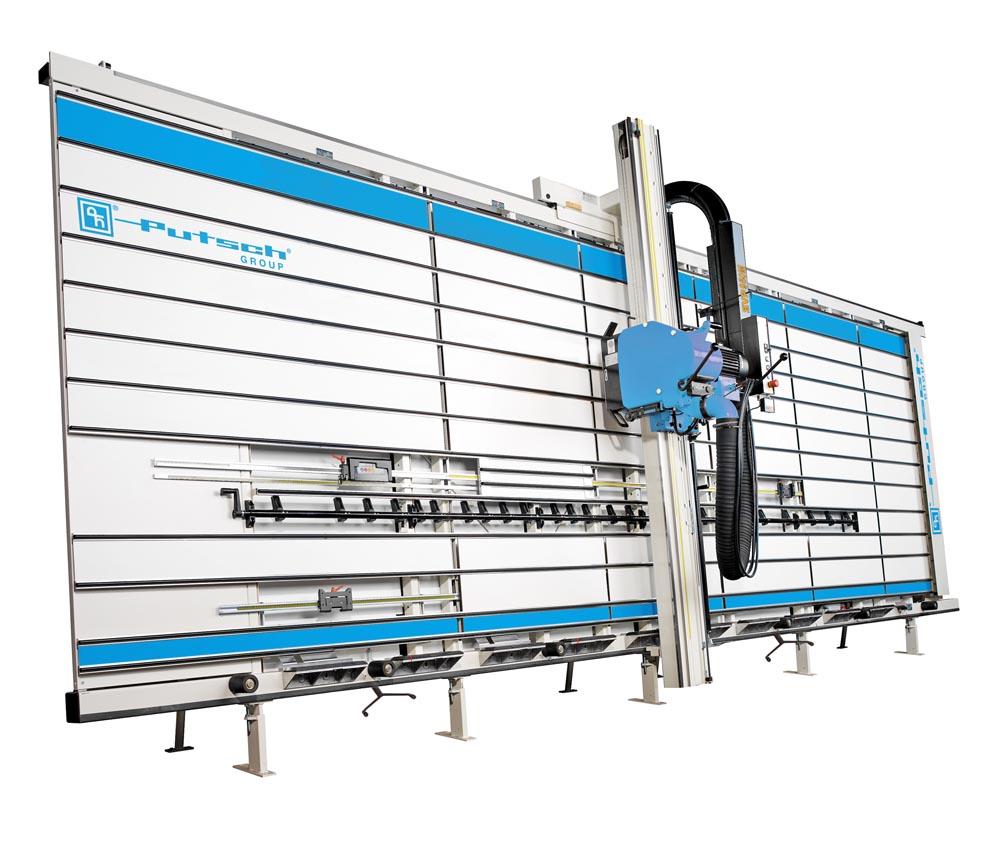

PUTSCH SVP 950 M Plattensäge, vertikal PUTSCH

Vertikale Plattenaufteilsäge
Fabrikat: Putsch
Typ: SVP 950 M
Neumaschine

Kurzbeschreibung:
Die SVP 950 M ist eine vertikale Plattensäge zum Zuschneiden von Platten in senkrechter sowie waagerechter Richtung.
Der Rahmen der Säge ist vollständig verschweißt und verfügt über einen Anlagerost für die zu bearbeitenden Werkstücke, bestehend aus Aluminiumleisten und Kunststoffeinsätzen.
Die automatische Rostverschiebung sorgt dafür, dass bei waagerechten Schnitten das Sägeblatt nicht auf die Anlageleisten trifft.
Die unteren Werkstückauflagen bestehen aus Aluminiumsohlen und Kunststoffauflagen. Für die einfache Verschiebung der Werkstücke ist die Maschine mit versenkbaren Transportrollen ausgestattet.
Der Sägebalken und der Sägewagen können von Hand verschoben und eingestellt werden, der Sägebalken kann dazu an 6 senkrechten Sägepositionen fixiert werden.
Das komfortable Ein- und Austauchen des Sägekopfes wird durch einen ergonomisch geformten Handgriff gewährleistet.

Standardausstattung:
- Elektrisch angetriebener, automatischer Verschieberost
- Wegschwenkbare Mittenauflage für schmale Werkstücke (Länge ca. 4680 mm)
- 4 Nutsteine zum Fixieren waagerechter Schnitte
- 2 Maßanschläge für senkrechte Schnitte
- Versenkbare Transportrollen
- Zusätzlicher Anschlag für Platten mit geringer Höhe
- Waagerechter Streifenanschlag
- Selbstbremsender Motor
- Vorbereitung für Anschluss an separate Absaugung
- Absaugsystem TRK (BG-holzstaubgeprüft)
- 400V/3/50Hz
- Sicherheitsvorrichtungen, Schalldämmung, Werkzeugset für Sägeblattwechsel
- Bedienungsanleitung und Ersatzteilkatalog

Technische Daten:
- Max. Schnittlänge : 5300 mm
- Max. vertikaler Schnitt : 5200 mm
(5100 mit digit. Maßanzeige für senkrechte Schnitte)
- Max. Schnitthöhe : 2200 mm
- Höchster waagerechter Schnitt : 2100 mm
- Max. Schnitttiefe : 80 mm
- Motorleistung : 7,5 PS (5,6 KW)
- Sägeblattdurchmesser : 300 mm
- Drehzahl Sägeblatt : 5000 U/min

Auf Wunsch lieferbares Zubehör:
- Aufpreis für Neu ECO System: Absaugkanäle für vertikale Schnitte
mit pneumatischer Ventilsteuerung EUR 4.350,00
- Vorritzer mit Widia-Messern EUR 1.020,00
- Digit. Maßanzeige für senkrechte Schnitte EUR 1.400,00
- Digit. Maßanzeige für waagerechte Schnitte EUR 1.275,00
- Verschiebbare Anlage für schmale Werkstücke EUR 190,00
- Tiefenanschlag EUR 360,00
- Sensor zur Erkennung der angehobenen Transportrollen/
Warnlampe EUR 260,00
- Winkelschnittgerät EUR 2.830,00
- Kit für Bearbeitung von Sandwich-Alucobond®-Platten
(ohne Fräser) mit Tiefenanschlag EUR 1.570,00
- Geschwindigkeitsregler 2000/6000 U/min EUR 5.350,00
- Aufpreis für Wandmodell EUR 2.200,00
- Aufpreis für doppelte Anlageleisten (7 zusätzliche Streifen) EUR 910,00
- Pneumatisch blockierbarer Sägewagen für waagerechte Schnitte EUR 810,00
- Pneumatisches Eintauchen des Sägeaggregates EUR 2.500,00
- Pneumatisches Anheben und Absenken der Förderrollen EUR 660,00
- Posi-System: bestehend aus einem automatischen Anschlag,
der digit. Maßanzeige für senkrechte Schnitte und dem Eingabedisplay.
Dieses Zubehör beinhaltet auch die digit. Maßanzeige
für waagerechte Schnitte EUR 5.560,00

Die Maschine ist auch in der Variation SVP 950 A erhältlich:
- automatischer Vorschub und abschaltbaren Rücklauf des
Sägebalkens und -wagens für senkrechte und waagerechte
Schnitte mit zwei Vorschubgeschwindigkeiten
von 12 m/min. und 24 m/min. für ein zeitsparendes Arbeiten
und einen höheren Materialdurchlauf
- Pneumatisch angetriebener, automatischer Verschieberost
- Pneumatisches Eintauchen des Sägeaggregates
- als Wandmodell lieferbar (ohne Aufpreis)
