Länge: 5000 mm
Breite: 100 mm
Höhe: 2800 mm
Baujahr:
2011 0

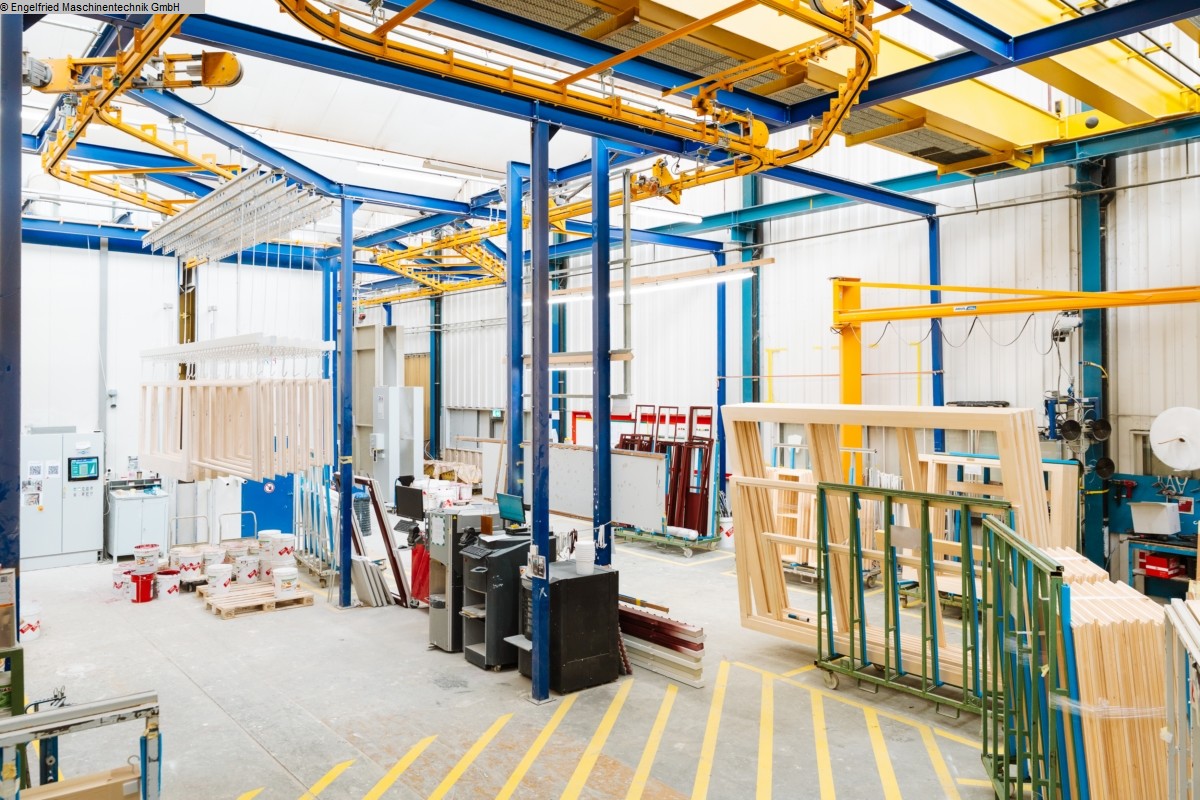

Range+Heine Lackieranlage
für die Beschichtung von
Holzfenstereinzelteilen und Rahmen
im Kundenauftrag zu
verkaufen
--------------------------------------------------------
---
Technische
Herstellerbeschreibung:
Teileabmessungen: Länge: 5.000
mm
Höhe : 2.800 mm
Breite: max. 100
mm
Lacksystem:
Geplante Verwendung von Material des jeweiligen
Lackherstellers mit einem
geringen Lösemittelanteil (VOC-Wert),
wasserbasierend und unbrennbar.
Kapazität: min. 40
Traversen/Schicht, d.h. ca. 60 Fenstereinheiten/Schicht
(ohne
forcierte Trocknung)
Prozess (1 Kreislauf wird zweimal
durchlaufen):
- Fluten
- Trocknen
- Kontrolle Fugensiegel
auftragen
- Spritzen
-
Trocknen
----------------------------------------
Pos 1
Fördertechnik
1 Power + Free Kreisförderer
Verlauf nach
Zeichnung 11-138-010a
Im wesentlichen bestehend aus:
3
Antriebe mit Getriebemotor für die Hauptketten mit
Frequenz
gesteuerter Geschwindigkeit (vgl. Layout).
Diverse Laufschienen,
Horizontal Bogen, Ketten
Spannstationen,Pneumatisch/Elektrisch
gesteurte Stoppstationen
50 Traversen 5.000 lang (max. Gewicht 250
kg)
Automatische Schrägstellung der Traversen im Abtropfbereich
nach der
Flutanlage
1 Steuerung Fördertechnik (SPS Siemens
S7-300)
Programmierbare Pufferbestände
Stufenlos regelbarer
Antriebe.
1 Hubsenkstation für Auf-Abnahme der Werkstücke (max.
Hub 2.000 mm)
1 Satz Stahlbau für die Befestigung der
Fördertechnik
----------------------------------------
Pos 2
Flutanlage
1 flowcomat II- P
1 Anlage für Grundierung
farblos
Maximale Werkstückbreite ca.: 180 mm
bestehend
aus:
1 Beschichtungstunnel,
1 Flowcodrive -
Schwenkmechanismus,
2 Flutlanzen, mit je max. 3 Düsen
bestückt.
1 Zubehör zur Reinigung der Anlage
1 Edelstahlsieb
außen eingebaut
1 Farbversorgung
1
Steuerung
----------------------------------------
Pos 3
Ergänzungen zu der Flutanlage
1 Abtropfrinne und -fläche im
Abdunstbereich hinter der Flutanlage
Nach dem Flutbeschichten
laufen die Traversen in einen Abtropfpuffer.
Das abtropfende
Beschichtungsmaterial wird in der aus PP- antihaftend
gefertigten
Auffangfläche (und Auffangrinne) in die Flutanlage
zurückgeführt.
Spülwasser wird in der Flutanlage aufgefangen
und abgepumpt. Durch die
Ausführung der lackberührten Bereiche
in PP ist eine einfache Reinigung
angetrockneter Lacke
gegeben.
1 Befeuchtungsanlage
1 Steuergerät für die
Befeuchtungseinheit
Komplett mit Regler für die
Befeuchtungsmenge
1 Hygrostat für die Erfassung der Raumfeuchte
und Aktivierung der
Befeuchtungsdüsen
3 Befeuchtungsdüsen
für den Abtropfpuffer
1 Koagulieranlage
1 Koagulieranlage R+H
waco 200 – Auffangbehälter 200
l
----------------------------------------
Pos 4 Decklack
Spritzkabinen
2 Lackierkabinen für Decklackierung
2
Absaugwände mit Sandwichpaneelverkleidung entsprechend
dem
Arbeitsbereich.
Ventilator 16.000 m3/h
Filterfläche
:
-3 Satz Ecola Vorabscheider
-1 Satz Paintstop-Filter
-1
Satz Taschenfilter
Umluftverteildecke in
Spannrahmenausführung
Volumen 12.000 m3/h
ca. 75 % Umluft -
25% Abluftbetrieb
(die Abluftmenge wird der Halle
entnommen)
aufgestellt in bauseitigem Fundament gemäß
Layout
2 Prolac -
Oversprayrückgewinnungssäulen
----------------------------------
------
Pos 5 Ergänzung zu den Decklackspritzkabinen
3
Befeuchtungsdüsen für den Abdunstbereich nach der
Decklackierung
----------------------------------------
Pos 6
Trockner
19 Axialventilatoren für den Trocknerbereich
1
Einhausung Trockner (vgl. Layout) mit
Sandwichpaneelen
----------------------------------------
Pos
7 Kontrollbereich
2 Schleifwände für den
Kontrollbereich
----------------------------------------
Preis
der o.g. Maschine auf
Anfrage!
----------------------------------------
(technische
Angaben laut Hersteller - ohne Gewähr!)
Alle angegebenen Preise
netto. zzgl. gesetzl. Mwst.
