5 gesteuerte Achsen, X, Y, Z, A+ B
vollautomatischer Schleifscheibenwechsler

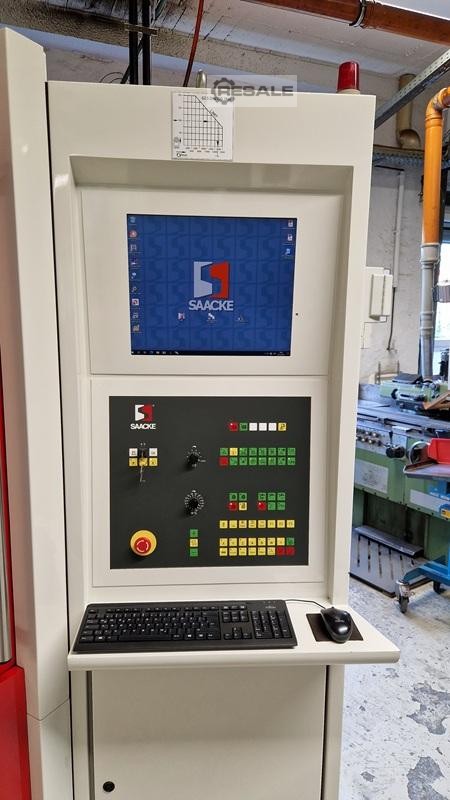

Steuerung NUM Axium Power 1050 mit PC
WERKZEUGDATEN
Max. Durchmesser Ø 250 mm
Max. Durchmesser bei Komplettbearbeitung Ø 250 mm
Max. Lange bei Komplettbearbeitung
ab Werkstocktrager-Vorderkante 430 mm
Max . Werkzeuglange zwischen Spitzen 480 mm
Spitzenhohe 195 mm
Schleifweg X-Achse 625 mm
Querschlitten Z-Achse 305 mm
Vertikalschlitten Y-Achse 305 MM
Alle linearen Achsen werden über hochpräzise Kugelgewindespindeln
mit 2 vorgespannten Muttern angetrieben. Die Achsen werden mit extrem
stabilen Rollenumlaufschuhen aut gehärteten Schienen geführt
.

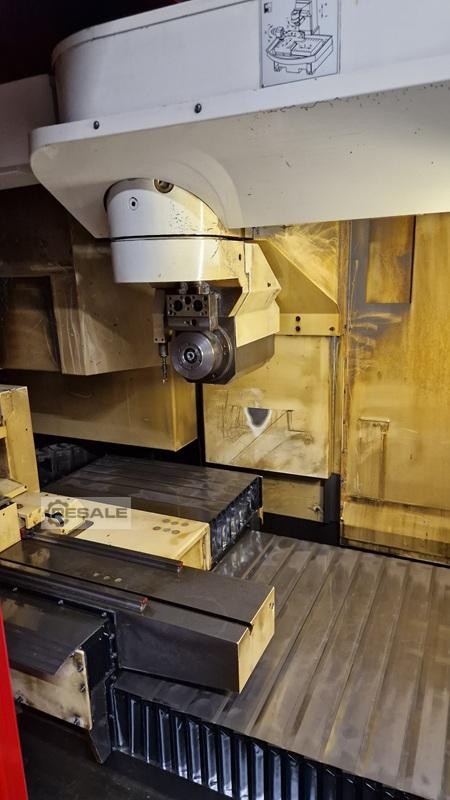

SCHLEIFKOPF B-ACHSE
schwenkbar in horizontaler Ebene 240°
Verdrehgeschwindigkeit 120°/s
Motorspindel flüssigkeitsgekühlt 150 x 150 mm
Schleifscheibenaufnahme mit automatischer Schnellspannung HSK - C/E
50
Spindeldrehzahl stufenlos regelbar 2.000 - 10.000 1/min
Max. Schleifscheibendurchmesser 150 mm
Schleifscheibenwechsler mit 4 Magazinplätzen
2. Messtaster am Werkstuckträger angeordnet zum automatischen
Vermessen der Schleifscheibe einschlie8lich Software

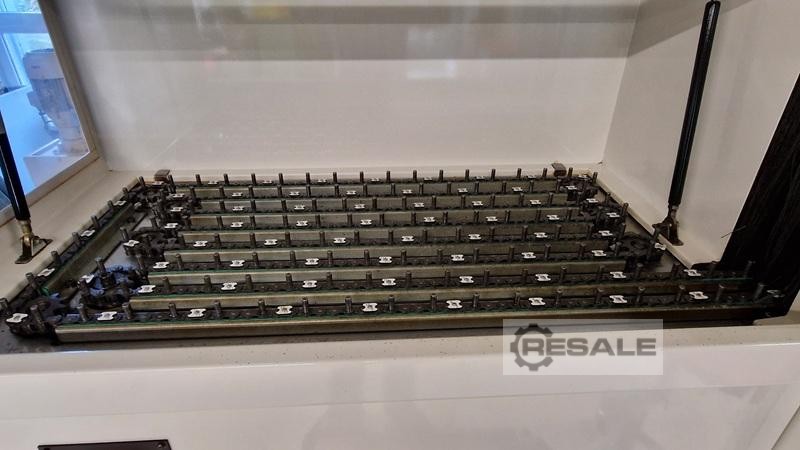

KETTENLADEMAGAZIN
Kapazität 160 Werkzeuge
größter Werkstückdurchmesser 32 mm
max. Werkstücklänge 200 mm
max. Werkzeuggewicht 2,5 kg
CNC gesteuerte Lünette

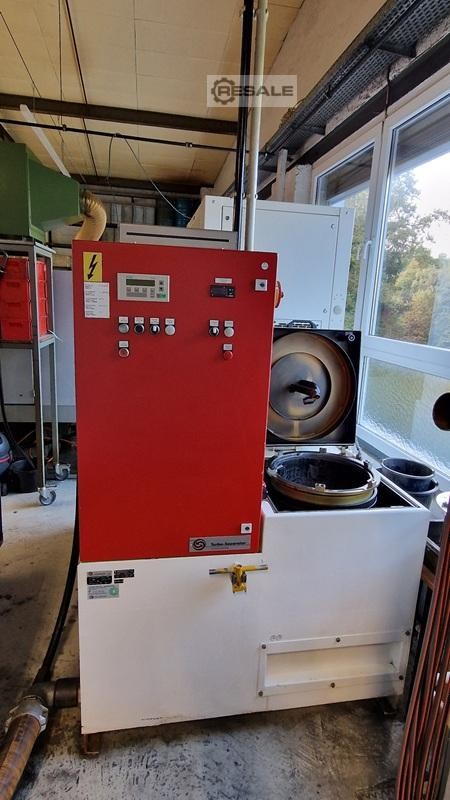

TURBO-Separator (Filteranlage)
