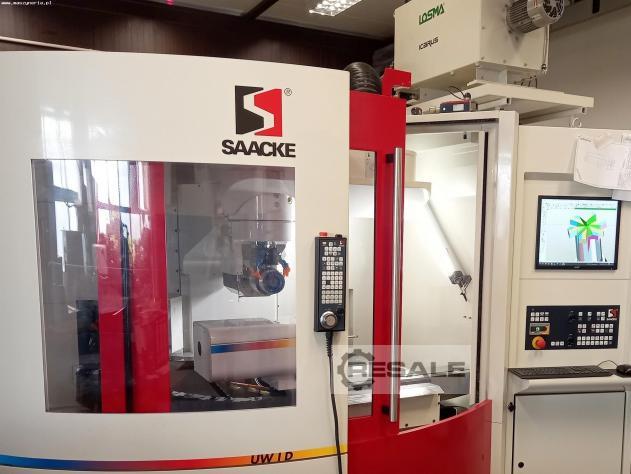

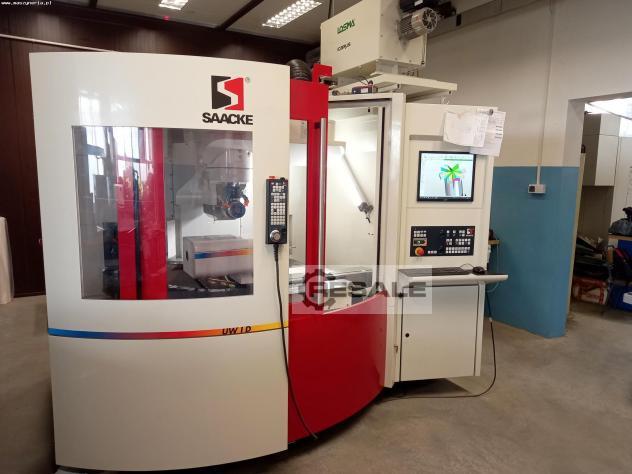

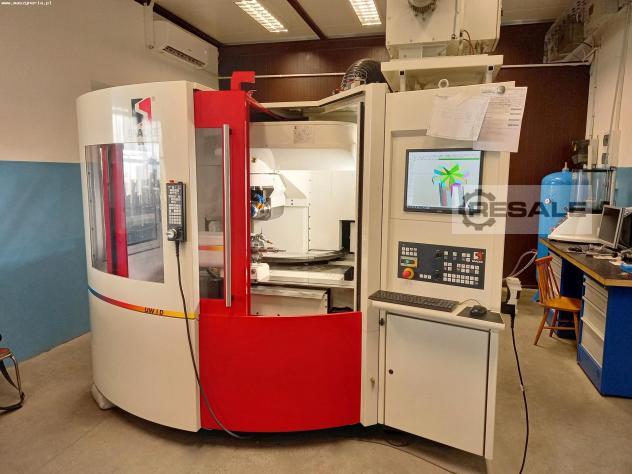

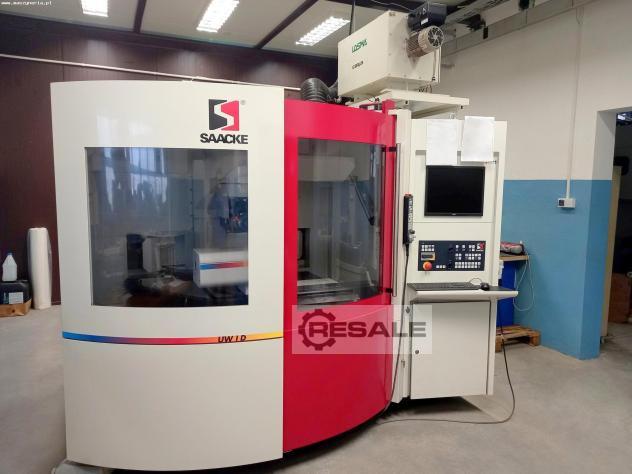

SAACKE UW I D CNC Universalschleifmaschinen

SAACKE UW I D CNC Universalschleifmaschine wurde im Jahr 2020 in Deutschland hergestellt. Die extrem leistungsstarke Maschine ist für das vollautomatische Nassschleifen einer Vielzahl von Werkzeugen, wie z. B. Messer, Fräser oder Bohrer, konzipiert. Die Bearbeitung erfolgt in einem einzigen Arbeitsgang, was die Produktionseffizienz deutlich erhöht, Zeit spart und Kosten reduziert.

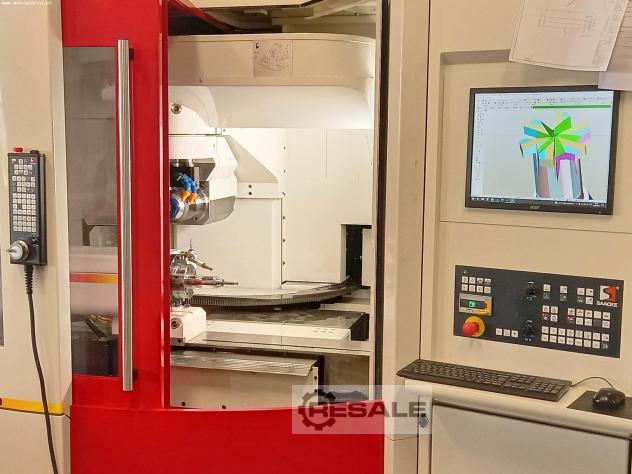

Die CNC-Werkzeugschleifmaschine SAACKE ermöglicht den Einsatz eines Ketten- oder Palettensystems für die automatische Werkzeugzuführung und die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 250 mm und einer Länge von 480 mm. Das Präzisionswerkzeugschleifen erfolgt in fünf numerisch gesteuerten Achsen (X,Y,Z,A,B) unter Verwendung von Schleifscheiben, die in einem Magazin mit 6 Positionen untergebracht sind, das vom Arbeitsbereich durch ein automatisches Schleifscheibenwechselsystem getrennt ist.

Um hohe Verfahrgeschwindigkeiten und Positioniergenauigkeit zu gewährleisten, sind die X-, Y- und Z-Achsen der CNC Werkzeugschleifmaschine UWID auf robusten Führungen mit gehärteten Schienen montiert. Die Bewegung dieser Achsen wird durch Doppelmutter-Zugspindeln realisiert.

Das Hightech CNC Schleifzentrum SAACKE UWID verfügt über eine umfangreiche Ausstattung, zu der unter anderem ein RENISHAW 3D-Messtaster zur automatischen Werkzeugpositionierung, eine um viele Zusatzfunktionen erweiterte NUM Flexium Plus CNC-Steuerung und HEIDENHAIN Glasmaßstäbe gehören. Das Gesamtgewicht der Schleifmaschine beträgt ca. 4900 kg.

Technische Daten der CNC-Schleifmaschine SAACKE UW I D
- Anzahl der numerisch gesteuerten Achsen: 5 (X, Y, Z, A, B)
- Arbeitsbereich (L x B): 3000 x 2100 mm
- Vorschubgeschwindigkeit in den Achsen X/Y/Z: 625/305/305 mm
- Horizontaler Drehbereich des Schleifkopfes: 245°
- Geschwindigkeit der Vorschübe in der X,Y,Z-Achse: 0-15 m/min
- Drehgeschwindigkeit des Schleifkopfes: 120°/s
- maximale Werkzeuglänge (in Klauen): 480 mm
- Maximale Werkzeuglänge (von der Vorderkante des Spindelstocks): 430 mm
- Maximaler Werkzeugdurchmesser: 250 mm
- Anzahl der Stationen im rotierenden Schleifscheibenmagazin: 6 Stk.
- maximaler Schleifscheibendurchmesser: 150 mm
- maximale Spindeldrehzahl (A-Achse): 600 U/min
- Spindelquerschnitt (A-Achse): fi 32 mm
- Indexierungsgenauigkeit der Spindel (A-Achse): ± 15
- Spindelleistung (A-Achse): 3 kW
- Minimale Drehzahl der Schleif-Elektrospindel (B-Achse): 2000 U/min
- maximale Drehzahl der Schleif-Elektrospindel (B-Achse): 10000 U/min
- Leistung der Schleif-Elektrospindel (B-Achse): 16 kW
- Positionsmesssystem (B-Achse): Zwischensystem
- Höhe der Klauen: 195 mm
- Genauigkeit: 0,0001 mm
- nutzbare Tischfläche für Reitstöcke und Teleskope: 900 x 185 mm
- Betriebsstunden: 6094 h
- Arbeitszeit der Spindel: 2204 h
- Antriebsleistung X-Achse: 3 kW
- Antriebsleistung Schleifkopf (Y-Achse): 3 kW
- Leistung des Querschlittens (Z-Achse): 3 kW
- Leistung der Schleifkopfrotation (B-Achse): 3 kW
- Spannungsversorgung: 3x 400 V; 50 Hz
- Gewicht der Maschine UW I D: ca. 4900 kg

Ausstattung der CNC-Schleifmaschine

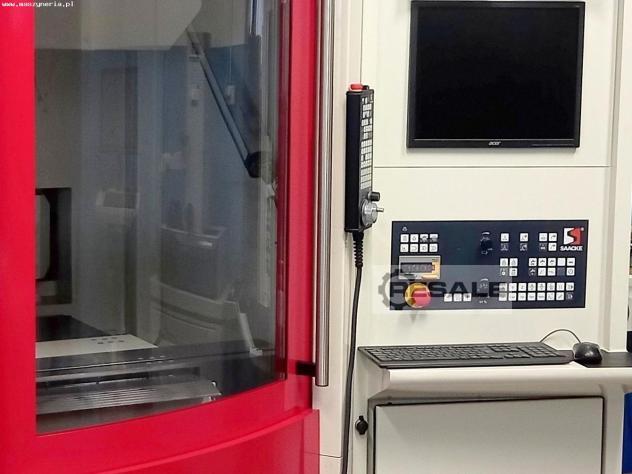

- CNC-Steuerung NUM Flexium Plus erweitert mit zusätzlichen Funktionen, z.B:
komplettes Programm für die Herstellung und das Schärfen von Werkzeugen
Schleifen von komplex geformten Werkzeugen unter Verwendung von DXF-Dateien
komplettes Programm für die Herstellung und das Schleifen von Bohrern, Stufenbohrern mit verschiedenen Stirnformen, Reibahlen, Senkern und Gewindebohrern
Rundschleifen von Fräsern, Bohrern und Formfräsern
NUMROTO-Programm zur dreidimensionalen Kollisionsprüfung und Simulation des Schleifens von Bohrern, Fräsern und Sonderwerkzeugen direkt am PC-Gerät
- Messtaster: RENISHAW 3D
- Glas-Messlineale: HEIDENHAIN
- automatisches Schleifscheibenwechselsystem
- flüssigkeitsgekühlte Schleif-Elektrospindel
- digitale Servoantriebe: NUM
- Hydraulisches Spannfutter: SCHUNK
- PC-Einheit
- Spindelkonus: ISO 50
- Arbeitsraum-Beleuchtung
- Schleifscheibenaufnahmeflansch mit automatischer Schnellspannung: HSK-E50
- Spannzange M24 für Schaftkegel DIN 69871
- Überwurfmutter zum Spannen von Reduzierhülsen
- Schaltschrank mit Kühlaggregat
