Vertikaldrehmaschinen SCHERER VDZ 200

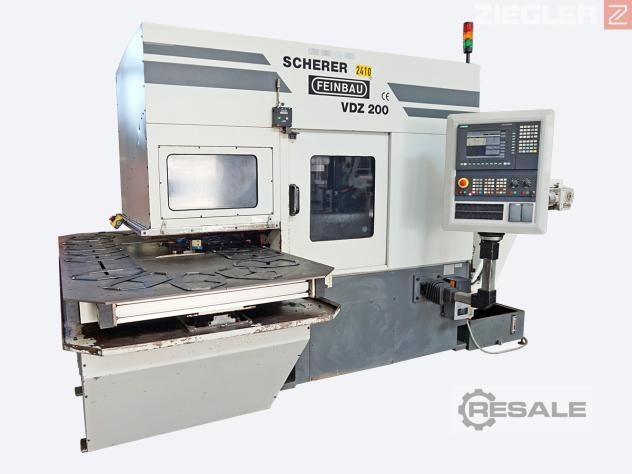

Scherer Feinbau VDZ 200 - Vertikal-CNC-Drehzentrum

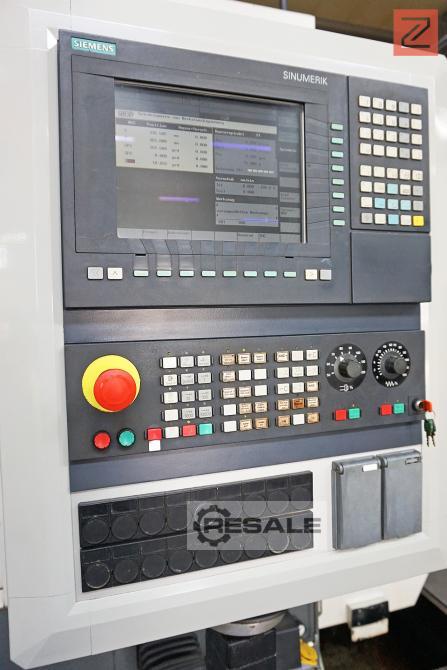

- Siemens 840D Sinumerik Steuerung
- angetriebene Werkzeuge
- 12 Werkzeugpositionen

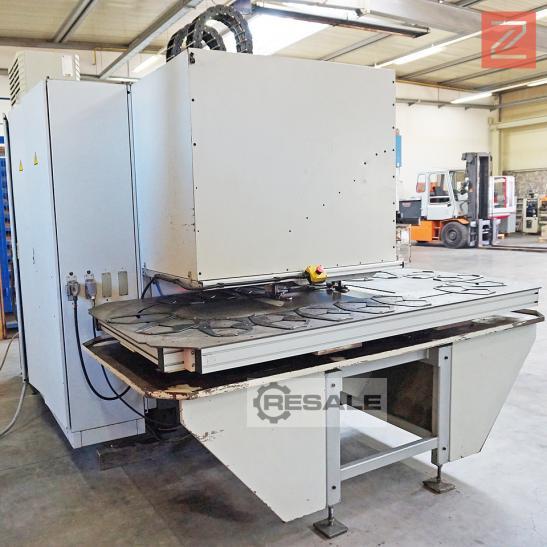

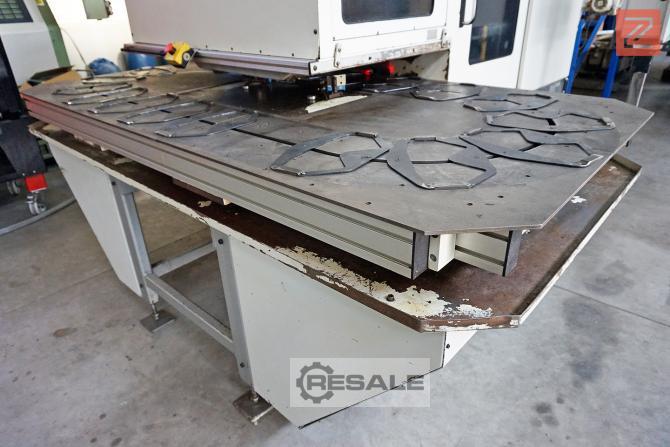

- Schlepprahmenmagazin 20 Plätze

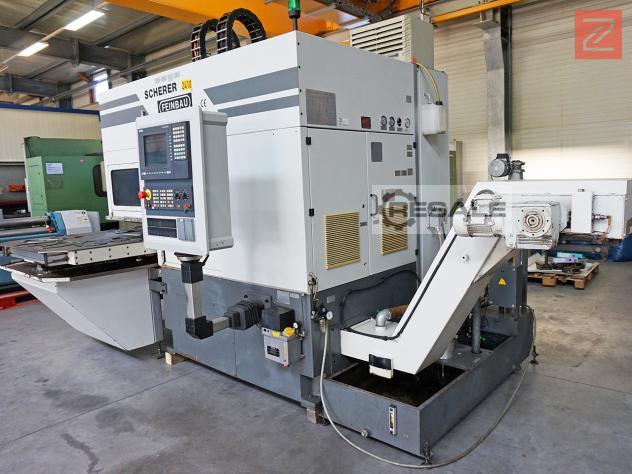

- Späneförderer
- Kühlmittelanlage
- Baujahr 2002

Technische Daten
- Umlauf-Ø: 235 mm
- Z-Achse (vertikal): 250 mm
- X-Achse (horizontal): 450 mm + 370 mm
- Werkstückhöhe: 100 mm

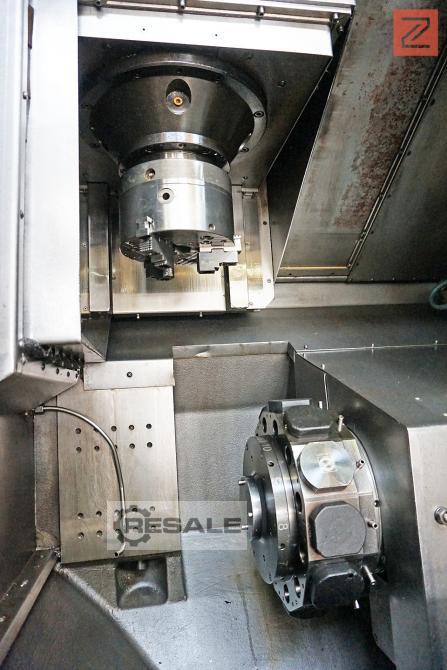

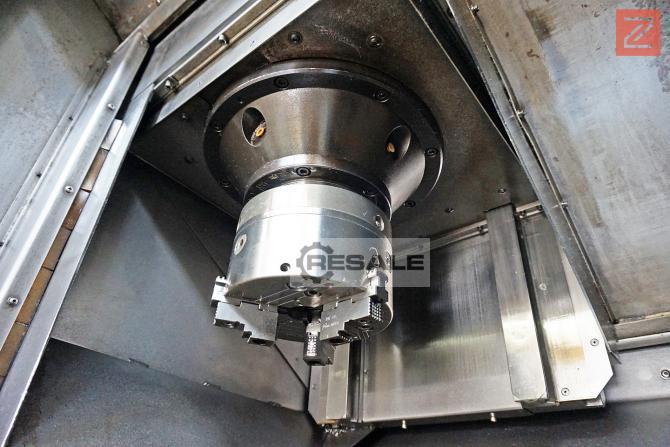

- Ø im vorderen Lager: 90 mm
- Spindelkopf mit Kurzkegel DIN 55026: A5
- Hohlwellenmotor mit Ölumlaufkühlung: in den Spindelkasten integriert
- Nennleistung 100% ED: 29,3 kW
- Nenndrehmoment 100% ED: 200 Nm
- Nenndrehzahl: 1400 U/min
- Maximaldrehzahl: 6500 U/min
- Verfahrgeschwindigkeit Z-Achse: max. 30 m/min
- Verfahrgeschwindigkeit X-Achse: max. 60 m/min

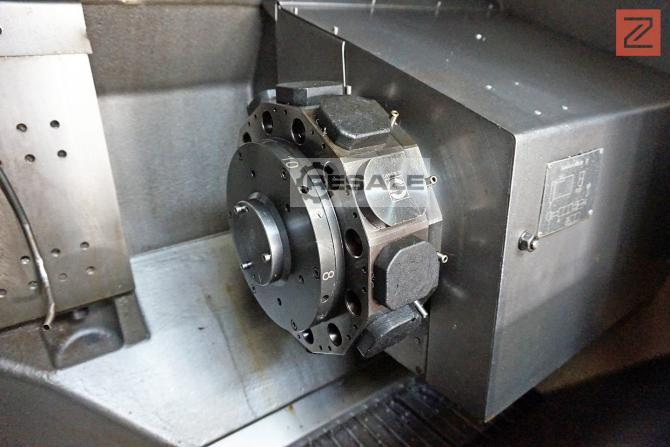

Werkzeugwechsler:
- Anzahl der Schaltpositionen: 16
- zul. Tangentialmoment (Revolver verriegelt): 1300 Nm
- zul. Massenträgheitsmoment von Werkzeugscheibe, Werkzeughaltern und Werkzeugen: 2,5 kgm²
- zul. Unwucht (Lastmoment) durch Bestückung mit Werkzeughaltern und Werkzeugen: 32 Nm
- Hydraulischer Betriebsdruck: 50 bar ± 10%
- Gewicht des Revolvers: ca. 50 kg
Abmessungen:
- Maße BxHxT: 4400 x 2800 x 2600 mm
- Maschinengewicht: ca. 7000 kg
