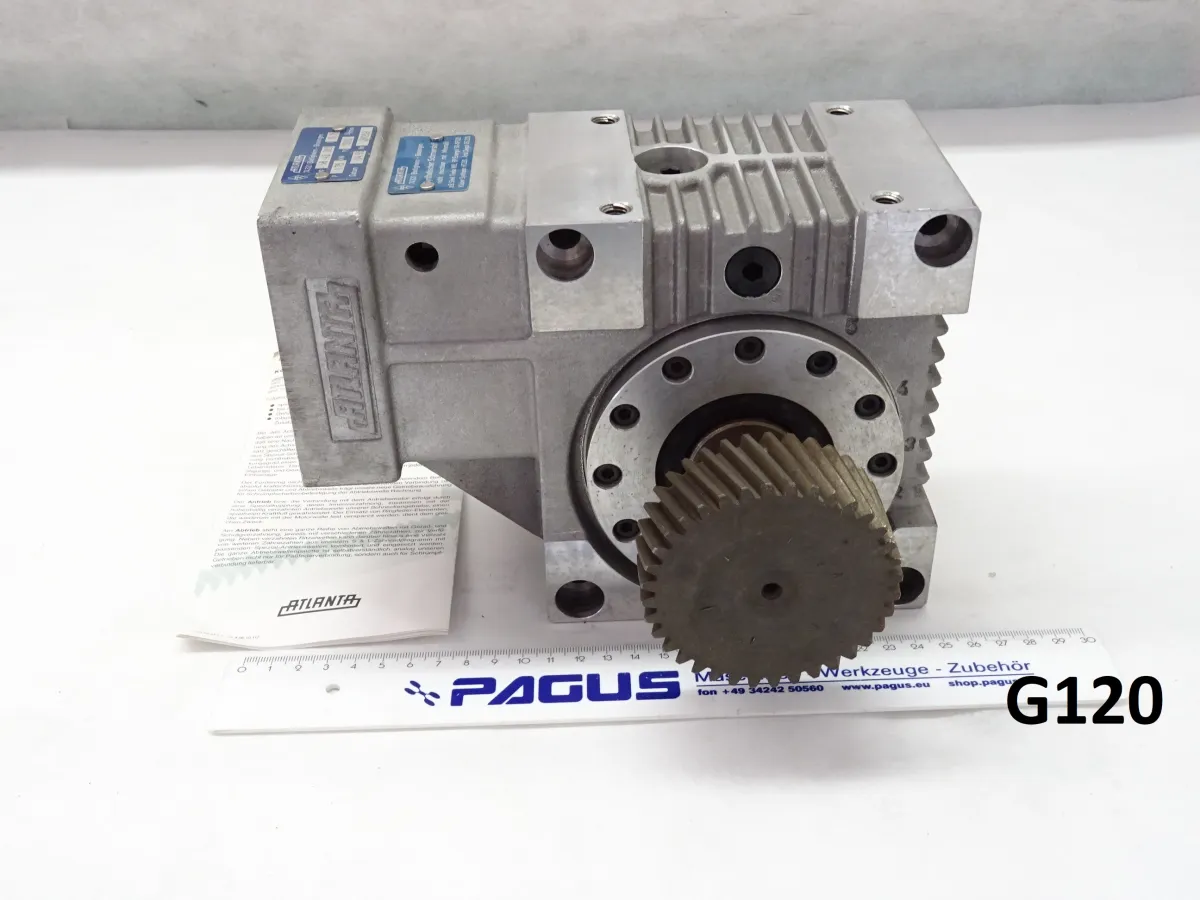

Schneckengetriebe, Hochleistungs- Schneckengetriebe, Getriebe
ATLANTA
58 43 307 ( 5843307 )
i: 6,75
Eingangsleistung: 1,75 kW
Eingangsdrehzahl: max.
1500 U/min
Antrieb: Wellendurchmesser : Ø 18 mm,
Länge: 25 mm
Zahnrad: Ø 80 mm, Breite: 28,5 mm,
36 Zähne, schrägverzahnt
Flanschdurchmesser:
Ø 80 / 102 x 102 mm
Lochkreisdurchmesser: Ø
100 mm
4x Gewindebohrung: M6 x 1,0, Tiefe: 20 mm
Abtrieb: Spannkupplung für Wellendurchmesser: Ø 24 mm,
Länge: 45 mm
Getriebefuß: 140 / 160 x 100 mm
Lochabstand ( parallel zur Welle ): 80 mm
Lochabstand ( quer zur Welle ): 85 / 100 mm
Gewindebohrungen: M8 x 1,25, Tiefe: 20 mm
4x
Durchgangsbohrung: Ø 10,5 mm, mit beidseitigen Sacklöchern
Ø 17,5 mm, Tiefe: 16 mm
Lochabstand: 118 / 138 mm
Neu, mit Unterlagen !
Abmessungen: 270 x 225 x 160
mm
