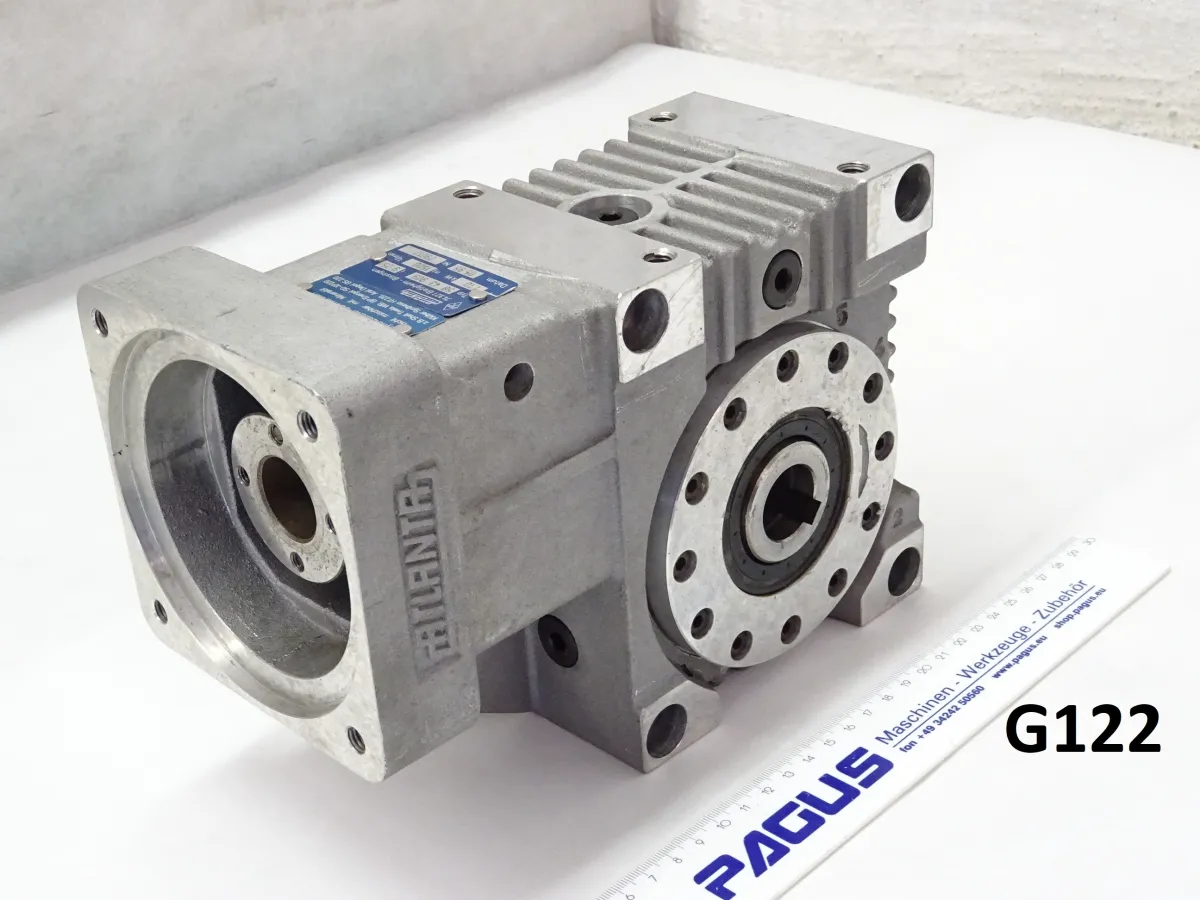

Schneckengetriebe, Hochleistungs- Schneckengetriebe, Getriebe
ATLANTA
58 43 909 ( 5843909 )
i: 9,25
Eingangsdrehzahl: max. 1500 U/min
Antrieb:
Wellendurchmesser : Ø 24 mm, Länge: 30 mm
Flanschdurchmesser: Ø 110 / 115 x 115 mm
Lochkreisdurchmesser: Ø 130 mm
4x Gewindebohrung:
M8 x 1,25, Tiefe: 20 mm
Abtrieb: Hohlwellendurchmesser:
Ø 25 mm, Länge: 100 mm, Nutbreite: 8 mm
Flansch
Abtrieb: Ø 110 mm
Lochabstand ( parallel zur Welle
): 80 mm
Lochabstand ( quer zur Welle ): 100 / 85 mm
Gewindebohrungen: M8 x 1,25, Tiefe: 20 mm
Lochkreisdurchmesser: Ø 182 mm
4x
Durchgangsbohrung: Ø 10,5 mm, mit beidseitigen Sacklöchern
Ø 17,5 mm, Tiefe: 16 mm
Neu !
Abmessungen: 238 x 116 x 174 mm
