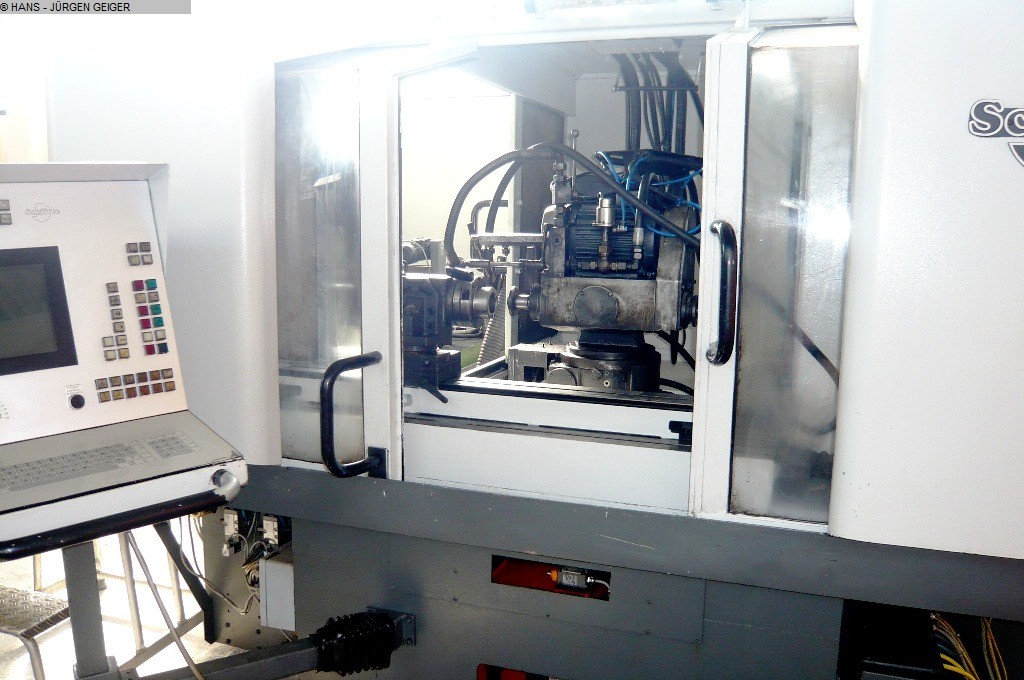

SCHÜTTE WU 500 CNC 6 Werkzeugschleifmaschine - Universal

Schleifdurchmesser - max.: 300 mm
Schleiflänge: 500 mm
Werkstücklänge: mm
Anzahl Achsen: 6 St.
Spitzenhöhe: 220 mm
Spitzenweite: 500 mm
x-Achse: 500 mm
y-Achse: 320 mm
z-Achse: 320 mm
Gesamtleistungsbedarf: 5 kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
Spitzenhöhe 200 mm
Spitzenweite/Einspannlänge 750/500 mm
Grunstisch 290 x 1.600 mm
Aufbautisch für Reitstock u. Werkstückspindel 110 x 1.200 mm
X / Y / Z - Achse 500/320/320 mm
Vorschubgeschwindigkeit X /Y/Z- Achse 0,005 - 5 m/min.
Schleifkopf drehbare vertikale Achse (B-Achse) 300 °
Schleifkopf neigbar ( C-Achse) +/- 30 °
Drehzahlbereich der R-Achse ca. 0-50 U/Min
Schleifspindel-Drehzahlen ca. 5.000 - 10.000 U/min
Werkstück-Träger-Aufnahme 50 ISO
Teil-Möglichkeit 1 - 999 °
Steigungsmöglichkeiten 0,5-10.000 mm
Spindelantrieb/Gesamtantrieb 4,0 /10 kW -380 V -50 Hz
Gewicht ca. 4.000 kg
Zubehör / Sonderausstattung
SCHÜTTE CNC - Bahn-Steuerung für 6 Achsen mit SIEMENS-Komponenten
und einer SIEMENS-SPS-Steuerung S 5-100 U, mit Farbbildschirm, Programmeingabe
direkt über Tastatur, frei programmierbar.
Diverse Programmvorgaben für das Schleifen von allen Werkzeugen gerad- und spiral-
genutet, hinterschliffen, mit und ohne Radien, und auch für Vollhartmetallfräser.
Doppelseitig belegbare Schleifspindel, Ampere-Anzeige,
Kleine Kühlmitteleinrichtung, Ölnebelabsauganlage über der Maschine montiert,
und komplette Spritzschutz-Kapselung des gesamten Arbeitsraumes mit 4 Türen
diverse Werkzeugaufnahmedorne, kleines Dreibackenfutter ca. 120 Ø,
Durchbruch ca. 60 mm im Obergehäuse zum Einbringen von langen Werkzeugen
( Tieflochbohrer) durch die Werkstückspindelbohrung, Zentralschmierung, etc.

Zustand : gut - unter Strom vorführbereit, ideal für alle Nachschleifarbeiten und Neufertigung.
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
Wir bitten um Ihren Auftrag, weitere Werkzeugschleifmaschinen am Lager- bitte fragen Sie an!
