Alzmetall GS 800/3
Metallbearbeitungs- und Werkzeugmaschinen › Fräsmaschinen

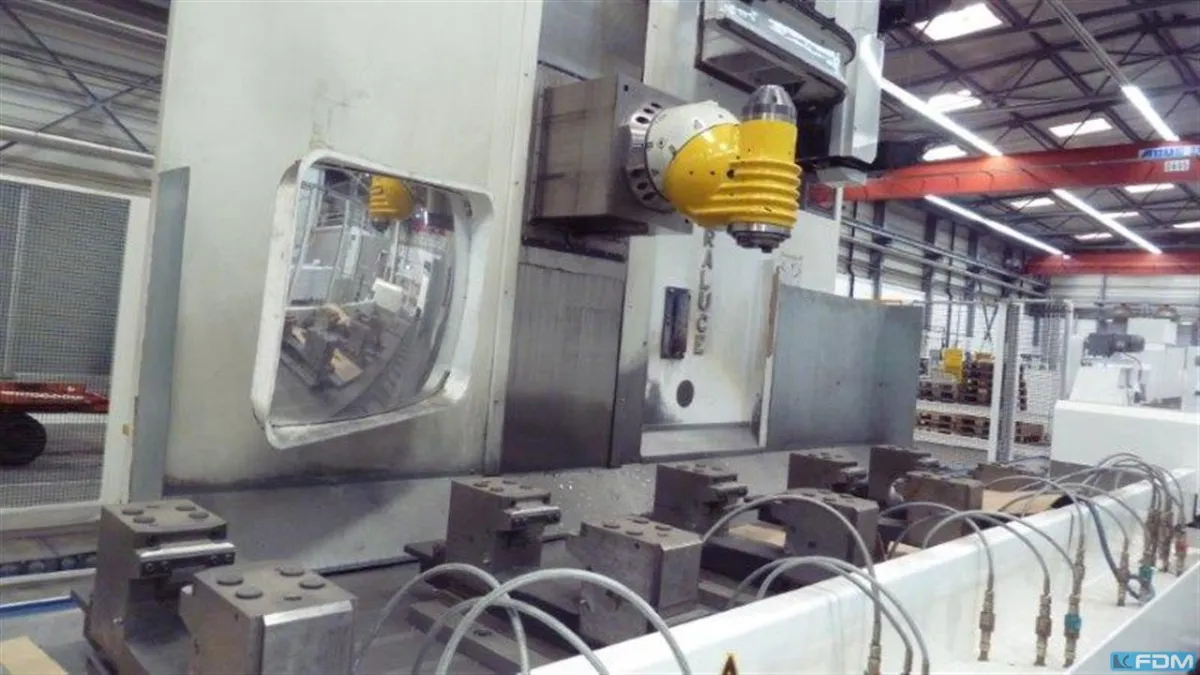

SORALUCE SL 22 000 Fahrständerfräsmaschine
gebrauchtGeprüfter Anbieter
Preis anfordern
Direkt an den Anbieter
1 / 5
Technische Daten
· ID 170333648Metallbearbeitungs- und Werkzeugmaschinen Fräsmaschinen
- Zustand
- gebraucht
- Baujahr
- 2004
- Standort
- ab Lager Jena
Identifikation
HerstellerSORALUCE
ModellSL 22 000
Positionsnummer1106-BAZ140
Technik
Stückzahl1
Beschreibung
automatisch: Werkzeugspannung Spannk.15000 N
Gesamtleistungsbedarf: 63 KVA
Maschinengewicht ca.: 56000 kg
Tischgröße: 22000 x 800 mm
Werkzeugaufnahme: ISO 50, DIN 69871 AD
x-Weg: 20500 mm
y-Weg: 1600 mm
z-Weg: 1000 mm
Raumbedarf ca.: 24 x 6 x 4 m
Werkzeugmagazin mit: 30 Plätze
Automatisch indexierender Fräskopf
Autom. Werkzeugspannung: Spannkraft 15000 N
Teilgenauigkeit/ Wiederholgenauigkeit: ± 3 sec. ? ± 0,002 mm
Anzugsbolzen: DIN 69872 Form A
Anzahl der Schwenkpositionen: 5° Fräskopf 72 Positionen pro Ebene
Durchmesser Spindellagerung: 90 mm
Sperrluft: 0,7 bar
Hauptantrieb:
Antriebsart: Drehstrommotor Fabr. Siemens 1PH7
Antriebsleistung: 100 % ED kW 28
Spindeldrehzahlbereich: Spindeldrehzahlen: min-1 20-4000Volle Leistung ab: min-1 500 Drehmoment: Nm 535
Vorschübe:
Vorschubbereich: X-, Y-, Z-Achse mm/min 5 - 10000
X-Achse: Nenndrehmoment Nm 38
Stillstandsmoment Nm 50
Y-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Z-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Regelung: stufenlos über Siemens AC-Servomotor inklusive digitaler Antriebstechnik
Eilgänge: X-Achse mm/min 25000
Y-, Z-Achse mm/min 15000
Spannflächen: Anzahl der T-Nuten auf der Tischoberfläche: 5
Anzahl der T-Nuten an der Frontfläche: 2
Breite der T-Nuten: mm 22 H12
Eine Referenznut: mm 22 H7
Distanz zwischen den Nuten: mm 130
Max. Tischbelastung: t / m² 5
Zusatzgeräte:
Rohrinnenbürstengerät zum reinigen von Rohren.
Hydraulische Befestigungsanlage für die gesamte Bettlänge
Bearbeitungsturm Abmaß: 3,60 m Höhe x 4 m Breite
--------------------------------------------------------------------
Gesamtleistungsbedarf: 63 KVA
Maschinengewicht ca.: 56000 kg
Tischgröße: 22000 x 800 mm
Werkzeugaufnahme: ISO 50, DIN 69871 AD
x-Weg: 20500 mm
y-Weg: 1600 mm
z-Weg: 1000 mm
Raumbedarf ca.: 24 x 6 x 4 m
Werkzeugmagazin mit: 30 Plätze
Automatisch indexierender Fräskopf
Autom. Werkzeugspannung: Spannkraft 15000 N
Teilgenauigkeit/ Wiederholgenauigkeit: ± 3 sec. ? ± 0,002 mm
Anzugsbolzen: DIN 69872 Form A
Anzahl der Schwenkpositionen: 5° Fräskopf 72 Positionen pro Ebene
Durchmesser Spindellagerung: 90 mm
Sperrluft: 0,7 bar
Hauptantrieb:
Antriebsart: Drehstrommotor Fabr. Siemens 1PH7
Antriebsleistung: 100 % ED kW 28
Spindeldrehzahlbereich: Spindeldrehzahlen: min-1 20-4000Volle Leistung ab: min-1 500 Drehmoment: Nm 535
Vorschübe:
Vorschubbereich: X-, Y-, Z-Achse mm/min 5 - 10000
X-Achse: Nenndrehmoment Nm 38
Stillstandsmoment Nm 50
Y-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Z-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Regelung: stufenlos über Siemens AC-Servomotor inklusive digitaler Antriebstechnik
Eilgänge: X-Achse mm/min 25000
Y-, Z-Achse mm/min 15000
Spannflächen: Anzahl der T-Nuten auf der Tischoberfläche: 5
Anzahl der T-Nuten an der Frontfläche: 2
Breite der T-Nuten: mm 22 H12
Eine Referenznut: mm 22 H7
Distanz zwischen den Nuten: mm 130
Max. Tischbelastung: t / m² 5
Zusatzgeräte:
Rohrinnenbürstengerät zum reinigen von Rohren.
Hydraulische Befestigungsanlage für die gesamte Bettlänge
Bearbeitungsturm Abmaß: 3,60 m Höhe x 4 m Breite
--------------------------------------------------------------------
