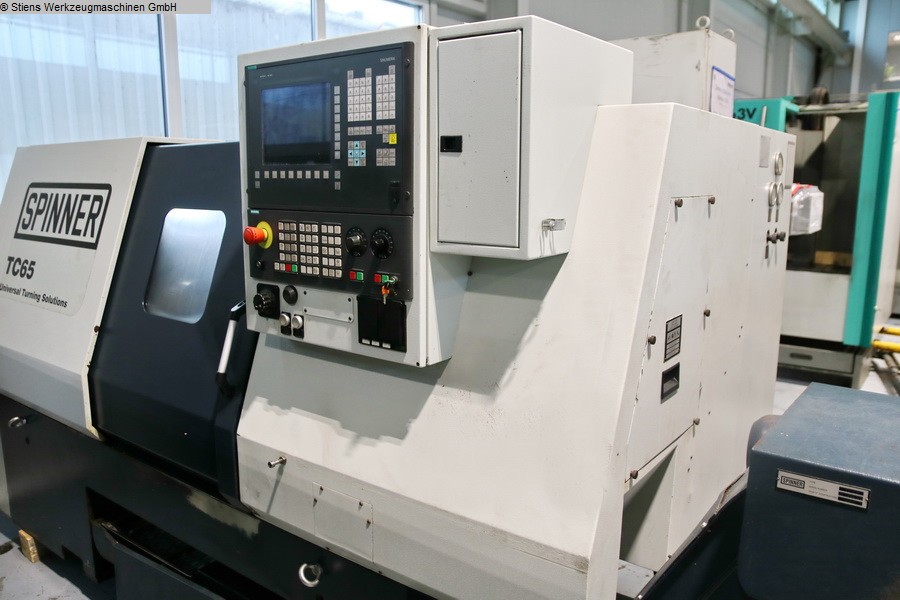

SPINNER TC 65 MC CNC Dreh- und Fräszentrum

Drehdurchmesser: 310 mm
Drehlänge: 600 mm
Steuerung: Sinumerik 810 D PL Siemens
Drehdurchmesser über Bett: 425 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel: 500 - 4.500 min/-1
Max. Drehmoment: 280 Nm
Antriebsleistung - Hauptspindel: 16,5 kW
Spindeldurchmesser: 100 mm
C-Achse: 360 °
Futterdurchmesser: 210-52 mm
Spindellagerdurchmesser: 120 mm
Spannzylinder: 65 mm
Stangendurchgang: max. 65 / (52) mm
Spindelnase: A8 DIN 55026
Verfahrwege::
x-Achse: 230 mm
z-Achse: 740 mm
Eilgang X-Achse: 15 m/min
Eilgang Z-Achse: 24 m/min
Werkzeugrevolver::
Werkzeugplätze im Revolver: 12 pos.
angetriebene Stationen: 12 pos.
Werkzeugaufnahme: VDI 30 DIN 69880
Drehzahlbereich der angetr. Werkzeuge: 6.000 min -1
Antriebsleistung - angetr. Werkzeuge: 3,7 kW
Max. Drehmoment: 9,5 Nm
Reitstock:
Pinolen-Durchmesser: MK 4 80 mm
Pinolenhub: 120 mm
Reitstockverschiebung: 475 mm
Spannkraft: 500 daN
Gesamtleistungsbedarf: - kW
Maschinengewicht ca.: 4,2 t
Raumbedarf ca.: 3,7 x 2,2 x 1,8 m
Dokumentation:
Späneförderer:
Reitstock:
C-Achse:
Hydraulikeinheit:
Kühlmitteleinrichtung:
Werkzeugeinmessung:
Dreibackenfutter: SMW KNCS-N-210/52
div. Werkzeughalter:
angetriebene Werkzeuge: 5x ax. / 2x rad.
Hohlspanneinrichtung: hydr. 65mm
Interface für Stangenlader:
CNC - Dreh- und Fräszentrum
SPINNER - TC 65 MC
- Revolver generalüberholt
