Komplette Coil-Schneid- und Zuführlinie für die
Scheibenproduktion
Bestehend aus:
• Zuführung/Abwickelhaspel: LARA DEMAE-10000/100/1400-D
• Cutter: TIMAC TZZ-1604 mit Doppelstationen-Stapler
• Scheren- und Vorschubtisch bis 1400 mm von LARA
Zustand: In Betrieb, bereit für die Produktion. Hauptsächlich für
die Arbeit mit Kohlenstoffstahl, Edelstahl und Aluminium
entwickelt.
Die Anlage kombiniert eine servogetriebene Richtmaschine von LARA mit
einer TIMAC-Kreisschere, einer Schrottschere und einem automatischen
Doppelstationen-Stapler und ermöglicht so einen kontinuierlichen,
präzisen und sicheren Betrieb.
Hauptkomponenten:
Hydraulisch motorisierte Abwickelhaspel mit Ladewagen und
Schlaufensteuerung über Lasersensor. Ausgestattet mit
Sicherheitsbarrieren im Ladebereich des Coils für optimale Sicht
während des Abwickel- und Schneidvorgangs.
Kombinierter Richt- und Vorschub mit 11 Walzen und AC-Servomotor,
gesteuert durch SPS + Touchscreen-HMI.

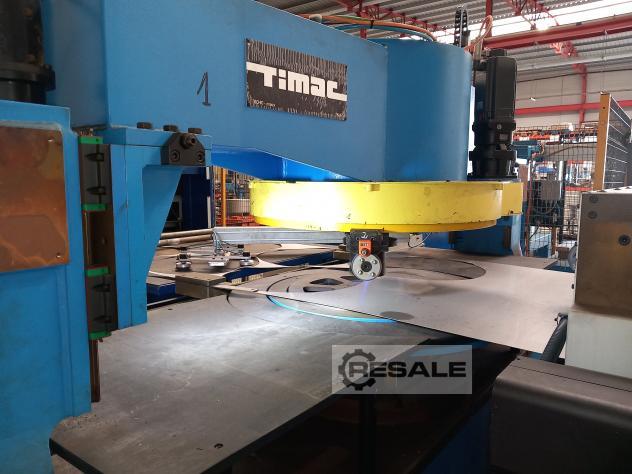

TIMAC Kreisschere mit verstellbaren Klingen und
Durchmesserverstellsystem.

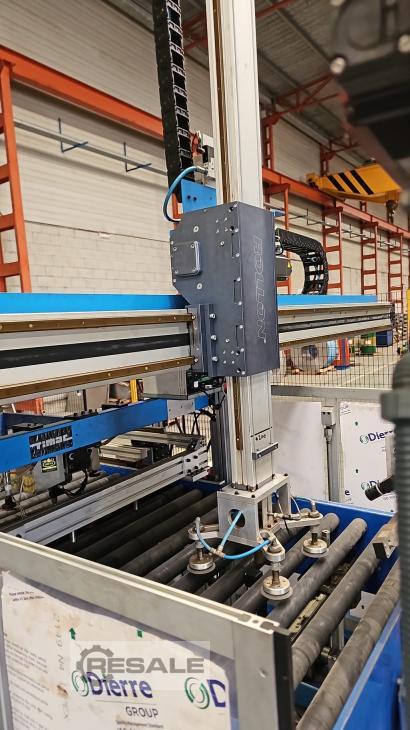

Automatischer Doppelstationen-Stapler mit Saugnapfrarm und
verriegelten Sicherheitstüren.
Integrierte pneumatische und elektrische Systeme mit
Unidrive-Umrichtern und einem einzigen Schaltschrank. Zwei
Bedienfelder – eines für jede Maschinengruppe – jeweils mit
Touchscreen, die miteinander verbunden sind, um die Kommunikation und
Koordination zwischen den Bereichen LARA und TIMAC zu
gewährleisten.

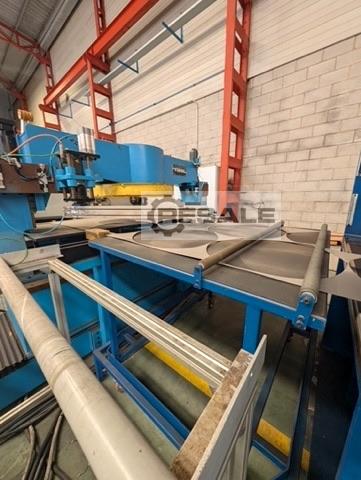

Tisch für Blechabfuhr und LARA-Schere.
Wichtigste technische Daten:
Maximale Bandbreite: 1.400 – 1.600 mm (maximal 1.400 mm auf
Richtmaschine)
Blechstärke: bis zu 3 mm (Kohlenstoffstahl) / 1,5 mm (Edelstahl)
Durchmesser der Klinge: 100 mm
Installierte Leistung: ca. 16–20 kW
Elektrische Versorgung: 400 V / 50 Hz
Arbeitsdruck: 6 bar
Gesamtabmessungen (ca.): 8,8 m (L) × 6,8 m (B) × 3,3 m (H)
(L-förmige Konfiguration, mit seitlichen Lade- und Stapelzonen)
