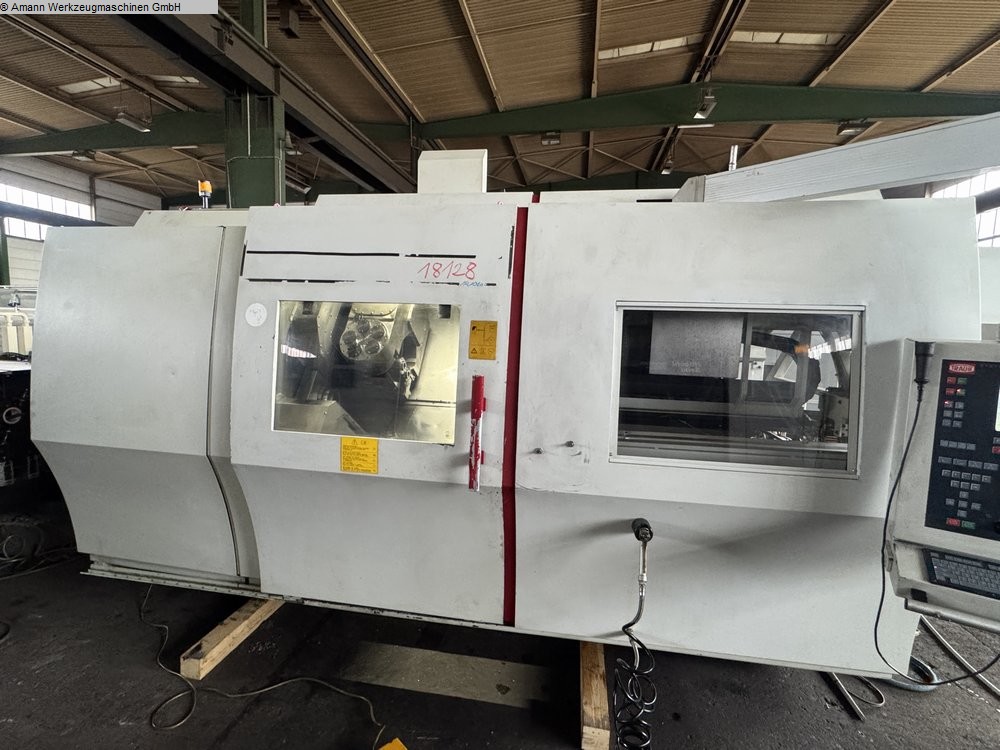

TRAUB TNX65 CNC Dreh- und Fräszentrum

Drehdurchmesser: 275 mm
Drehlänge: 900 mm
Steuerung: TRAUB TX8i
Haup- Gegenspindel:
Spindeldurchlass: 65 mm
Antriebsleistung 100% ED: 25,20 kW
Antriebsleistung 40 % ED: 30,20 KW
Drehmoment bei 40% / 100% ED: 180 / 135 Nm
Spindeldrehzahlen - stufenlos: 1 - 5.000 U/min
Spindeldurchmesser im vord. Lager: 110 mm
C - Achse: 1 - 500 U/min
Werkzeugträger: No. 1
x-Achse: 290 mm
y-Achse: 165 mm
z-Achse: 600/950 mm
B - Achse: 360 °
Eilgang X/Y/Z: 18 / 18 / 30 m/min
Vorschubkraft X/Y/Z: 10 / 10 / 7 kN
Werkzeuganzahl: 2x2 + 2x2
Anzahl der angetriebenen Werkzeuge: 2x2 + 2x2 mm
Werkzeugdrehzahlen: 8.000 / 2.000 U/min
Antriebsleistung 25% ED: 5,80 kW
Drehmoment bei 25% ED: 4x18,6 / 4x74 Nm
Werkzeugaufnahme: TRAUB Ø60
Werkzeugträger: No.2 / No.3 / No.4
x-Achse: 170 mm
z-Achse: 600/950 mm
y-Achse: +/- 60 mm
Eilgang X/Y/Z: 18 / 15 / 30 m/min
Vorschubkraft X/Y/Z: 10 / 10 / 7 kN
Werkzeugrevolver - Anzahl Stationen: 10
Anzahl der angetriebenen Werkzeuge: 10 mm
Werkzeugdrehzahlen: 1 - 6.000 U/min
Antriebsleistung 25% ED: 5,80 kW
Drehmoment bei 25% ED: 18,60 Nm
Werkzeugaufnahme DIN 69880: Ø40x63
Stangenlademagazin: DNH61 / 3000
Stangenlängen: 1.000 - 3.200 mm
Stangendurchmesser: 18 - 63 mm
sechskant: max.45 mm
Gesamtleistungsbedarf: 95,00 kW
Maschinengewicht ca.: 16,00 t
Raumbedarf ca.: 10,00 x 3,50 x H3,00 m
Mit Steuerung TRAUB TX 8i, Haupt- und Gegenspindel mit C-Achse,
3 St. Revolverwerkzeugträger,
1 St. Senkrechtwerkzeugträger mit B-Achse,
Absaugung, Späneförderer, Kühlmittelanlage mit Koaleszenzabscheider.
Stangenlader TRAUB Stamag DNH61 / 3000
2 St. 3-Backenfutter SMW KNCS-N 170-43
2 St. Spannfutter HAINBUCH Spanntop
40 St. div Werkzeughalter nicht angetrieben
6 St. div. Werkzeughalter angetrieben
Ersatzteilpaket
Maschine kann unter Strom besichtigt werden.
