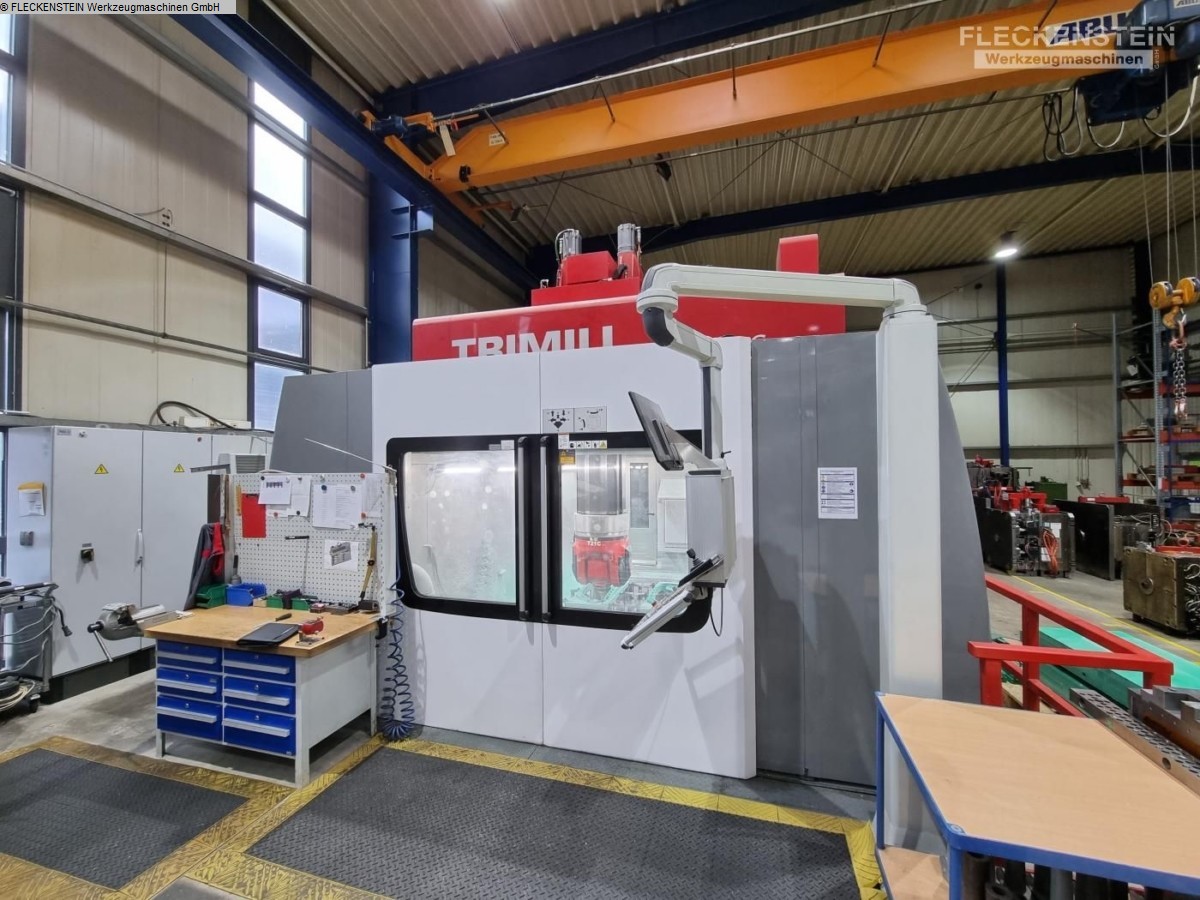

TRIMILL VF3016 Portalfräsmaschine verfahrbar

x-Weg: 3.000 mm
y-Weg: 1.600 mm
z-Weg: 1.200 mm
Steuerung: HEIDENHAIN iTNC530 HSCI
B-Achse (Schwenkkopf): +/- 100 °
C-Achse (Fräskopfdrehachse): +/- 240 °
Vorschübe und Eilgänge: :
Eilgang B- und C-Achse:: 50 rpm
Eilgang Y,X,Z: 40.000 m/min
Achsbeschleunigungen (X, Y und Z): 4 m/s²
Maschinentisch:: :
Spannfläche:: 3.500 x 1.750 mm
T-Nuten: 27 x 22 mm H12
T-Nuten - Abstand: 125 mm
max. Werkstückgewicht: 7.000 kg/m2
Max. Entfernung Tisch zu Spindelnase: 1.356 mm
2-Achs Gabelfräskopf T21C:
Drehzahlbereich:: 10- 24.000 min-1
Antriebsleistung (S1/S6):: 42/50 KW
Drehmoment (S1/S6): 67/84 Nm
Werkzeugaufnahme: HSK-A 63
Werkzeugmagazin:: :
Anzahl der Werkzeugplätze: 50
Werkzeughalter: DIN 69873 HSK A63
Max. Ø Werkzeug: 115 mm
max. Ø mit freien Nebenplätzen : 125 mm
max. Werkzeuglänge: 300 mm
max. Werkzeuggewicht: 12 kg
Kühlmittelanlage: :
Tankinhalt: 1.400 l
Anschlußwert:
Betriebsspannung: 3x 40 V 50 Hz
Gesamtanschlusswert: 90 kVA
Druckluftanschluß: min 6 bar
Nennabsicherung: 160 A
Abmessung, Gewicht: :
Maschinengewicht ca,: 58.000 kg
Hauptabmessungen der Maschine: 8,6 x 5,9 x 5,2 m
Raumbedarf ca.: m
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: t
Ausstattung
• 5-achsige, vertikale Portalfräsmaschine in Gantryausführung
• Gabelfräskopf T21C für Simultanfräsbetrieb mit FISCHER-Spindel, 42kW,
67Nm, 24.000 U/min, HSK-A63
• Manuell betätigtes Textildach
• Werkzeugwechsler Kette 50, Wechselorientierung vertikal
• 3D Messtaster für Werkstückvermessung
• Prozessüberwachungssystem MONTRONIX inkl. installierter
Schwingungsaufnehmer zur Erkennung von abnormalen Vibrationen während des
Bearbeitungsprozesses.
• Alarmauslösung, Vorschubreduktion oder Maschinenstopp erfolgen über die
Steuerung
• HEIDENHAIN Handrad HR550 (kabellos)
• BLUM LaserControl NT zur berührungslosen Werkzeugvermessung mit
automatischer Abdeckung, ermöglicht erhöhte Prozesssicherheit durch
automatische Form- und Verschleißkontrolle der eingesetzten Werkzeuge
• Kühlmittelanlage KNOLL für Kühlschmierung mit Zuführung über Spritzdüsen
und Zuführung durch die Hauptspindel (IKZ)
• Absauganlage für Kühlschmierstoffemulsion
• TRIMILL Kinematik – Anwendung für Rundachsen
• TRIMILL Teleservice - Fernunterstützung
• Lineare, absolute und direkte Wegmesssysteme Fabr. HEIDENHAIN in X, Y und
Z-Achse mit einer Auflösung von 0,001mm
• Hydraulikaggregat
• 1 St. Schmieraggregat für die Maschine
• 1 St. Schmieraggregat für die Frässpindel
• 1 St. Kühlaggregat zur Kühlung des Fräskopfes
• 1 St. Kühlaggregat zur Kühlung der Achsmotoren
• 1 St. Absauganlage für Öl- und Kühlschmierstoffemulsion mit dreistufiger
Filterung, Leistungsaufnahme 2,2kW, Max. Absaugleistung 2.000 m³/h
• 2 St. Kratzbandförderer, positioniert entlang der X-Achse links und rechts
des Maschinentisches, Abwurfhöhe ca. 1.050mm
Programmstunden auf der Maschine: ca. 8.000h
