Verzahnungsmeßmaschine gebraucht kaufen

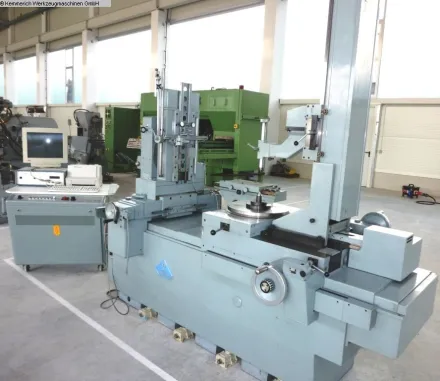

Raddurchmesser - max.: 1600 mm Radbreite: 250 mm Modul - max.: 20 Modul - min.: 1,5 Grundkreisdurchmesser - max.: 1450 mm Grundkreisdurchmesser - min.: 150 mm Prüfkörper-Gewicht von/bis: 4000 kg Tasterverstellbereich - achsparallel: 1400 mm Schrägungswinkel - max.: 0 - 90 ° Raddurchmesser - mit Gegenhalter: 1000 mm Tasterverstellbereich - achsparallel: 800 mm Spitzenhöhe: 1150 mm elektr. Ausführung - Spannung/Frequenz: 400 / 50 V/Hz Raumbedarf ca.: 2,8 x 2,4 x 2,3 m Gesamtleistungsbedarf: 2 kW Maschinengewicht ca.: 3 t Verzahnungsmeßzentrum geeignet zum prüfen der Evolventen, Flankenlinien und Erzeugenden an Stirn-u. Schraubrädern, Innenverzahnungen, Schnecken sowie Zahnschneid-u. Schabräder, Wälzfräser, Messer der Kontaktlinien (Erzeugenden), Messen der Teilkreisteilungen, Summenteilungsabweic ...

Raddurchmesser - max.: 0 mm Radbreite: 0 mm Modul - max.: 40 Modul - min.: 1 Maschinengewicht ca.: 0,05 t Raumbedarf ca.: 0,5x0,3x0,3 m Evolventen- und Steigungsprüfvorrichtung für Zahnradmessmaschinen. Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Menge: 36 STK. Wechselräder/Zahnräder Dieser 32-teilige Wechselradsatz aus Stahl besteht aus: Zahnrädern mit der Anzahl an Zähnen von 20er - 149er Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Werkstückdurchmesser: 5 - 1.000 mm Modulbereich: 0,2 - 25 Schrägungswinkel: < 90 ° Steuerung: Wenzel GearTec Planscheiben Durchmesser: 750 mm x-Achse: 1.200 mm y-Achse: 550 mm z-Achse: 1.000 mm Gesamtleistungsbedarf: 6,5 kW Maschinengewicht ca.: 11 t Raumbedarf ca.: 3,30 x 3,15 x 2,70 m Verwaltet folgende Programme: BMain, FPDFPPostAction, GrafTool, TAlign, TAnalyse, TApplication, TCali, TCut_INPUT, TCut_MEAS_EVAL, TGear_INPUT, TGear_MEAS_EVAL, THob_INPUT, THob_MEAS_EVAL, TMesblatt, TPlot, TRoot_INPUT, TShaft_INPUT, TShaft_MEAS_EVAL, TStat, TStylus, WMI, wingeco. Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

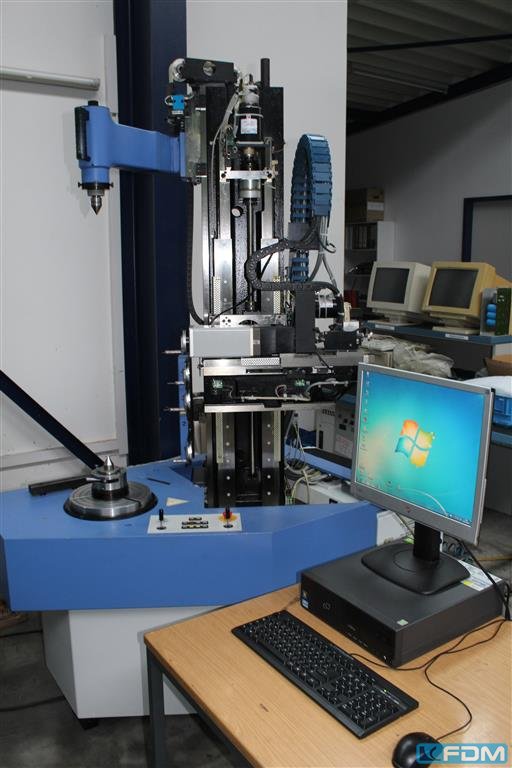

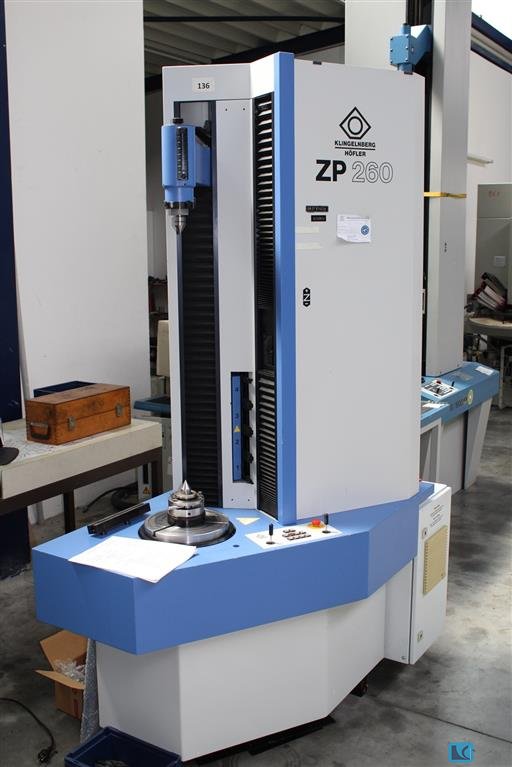

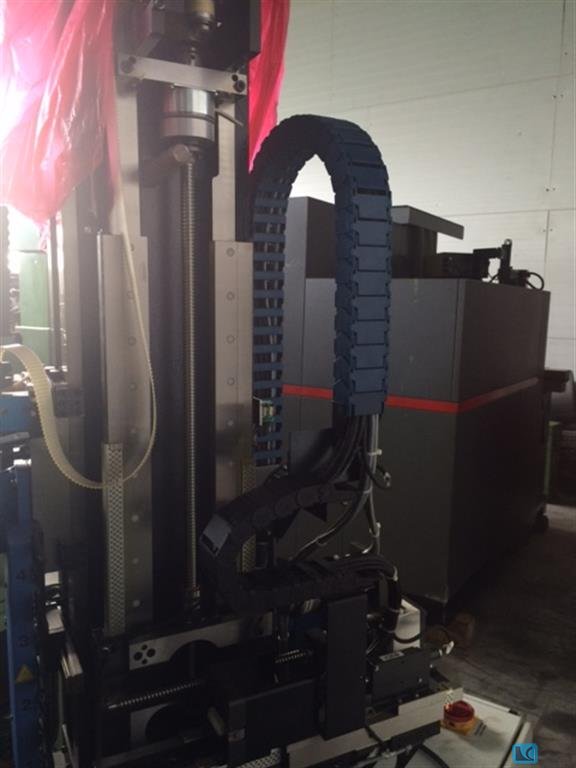

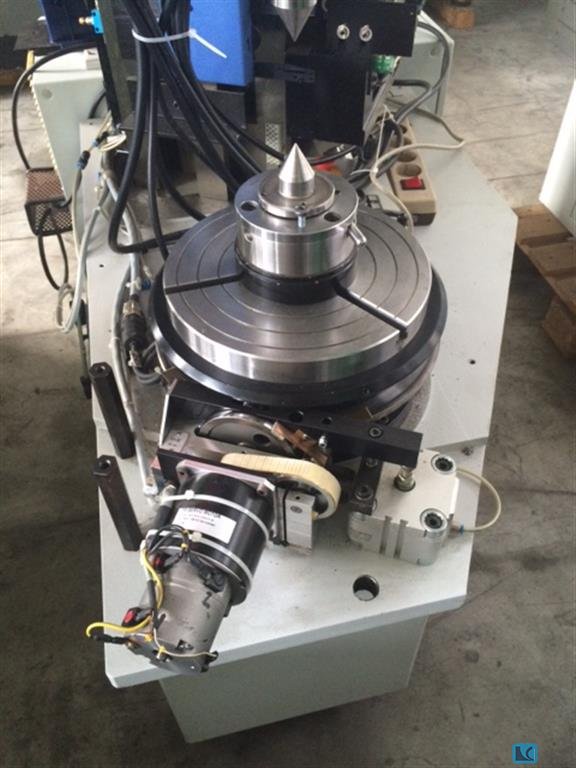

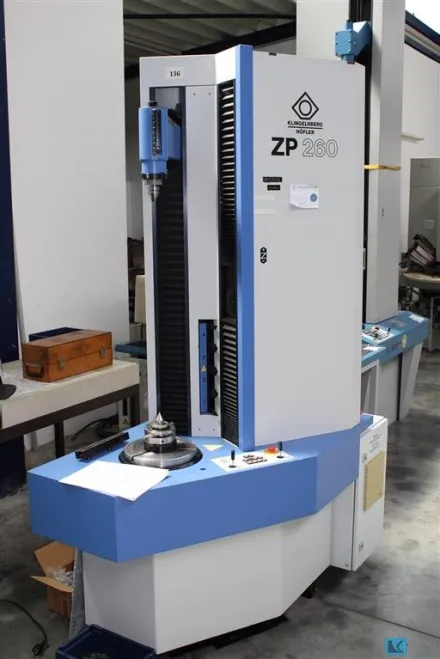

Raddurchmesser - max.: 5 - 260 mm Radbreite: 400 mm Modul - max.: 15 Modul - min.: 0,5 Verzahnungsdurchmesser - Innenverzahnung: 30 mm Schrägungswinkel max.: > 85 ° Aussenverz. Schrägungswinkel max.: > 45° Innenverz. Vertikaler Messbereich: 400 mm Spitzenabstand: 5 - 600 mm Tischdurchmesser: 260 mm max. Tischbelastung: 100 kg Drehzahlen: 30 1/min Gesamtleistungsbedarf: 1,6 kVA Maschinengewicht ca.: 900 kg Raumbedarf ca.: 200 x 1300 x 2150 mm Retrofit 2018 3- Achsen CNC Zahnradvermessungszentrum Hoefler ZP 260 für Gerade und Schrägverzahnung, auch für Messungen von drehsymetrischen Teilen ( Rundlauf, Koaxialität, Planlauf ... ).
