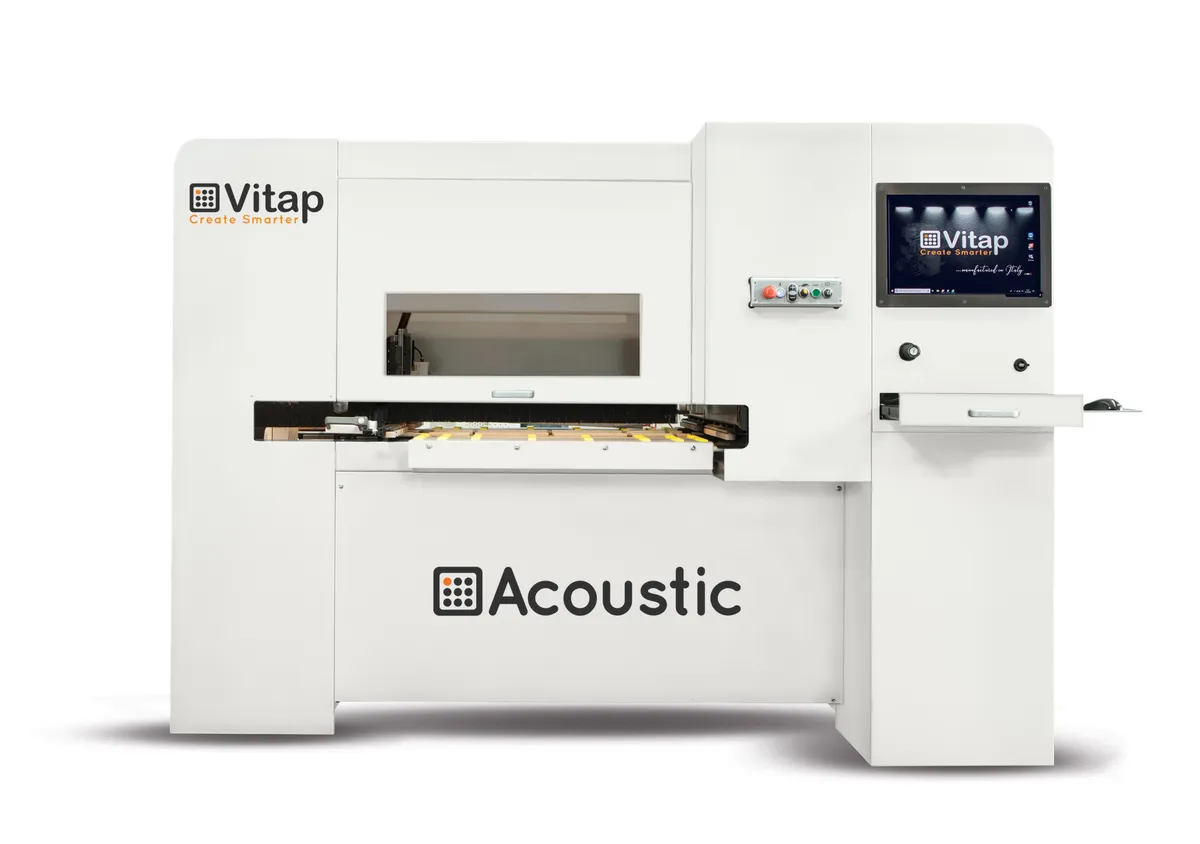

VITAP ACOUSTIC Durchlaufbohrmaschine für Akustikplatten AC

Durchlaufbohrmaschine
Fabrikat: VITAP
Typ: ACOUSTIC

für die Herstellung von Akustikplatten zur Schalldämmung

Bohrmaschine im Durchlauf arbeitend, von unten bohrend und wahlweise automatischem Rücklauf zum Bediener, oder rückseitige Ausgabe.

3 Achsen:
- X-Achse für Werkstücktransport
- Y-Achse für die Bohrkopfverstellung
- Z-Achse für den Bohrhub

- Neu patentierte Führung für den Bohrkopf

- Konstanter Seitendruck für eine perfekte Führung des Werkstückes am Nullpunkt.
- Bedienerfreundliches Werkzeugwechseln von vorn.

Keine Begrenzung in der Werkstücklänge.

Hochproduktiv und flexibel
- Der Bohrkopf erledigt gleichzeitig eine Vielzahl an Bohrungen
- Verschiedene Bohrmuster sind möglich wie z.B. Bohrungen mit Versatz
- Verschiedene Bohrköpfe mit unterschiedlichem Raster sind optional erhältlich

Einfache TPA Programmierung
- parametrische Programmierung, nur durch Eingabe von Bohrdurchmesser, Mittenabstand, Länge und Breite des Bauteils.
- Steuerung mittels 20? LCD Monitor.
- CAD TPA EDI32 Software.
- Makro-Programmierung, Job-Listen.
- USB Anschluss zum Laden von Programmen.
- Importmöglichkeit von DXF - Dateien.
- 3 stufige Benutzerebenen (Bediener, Supervisor, Servicetechniker)

Monoblock-Bohrkopf
- 55 Spindeln, Spindelabstand: 32mm,
- mit Schnellspann - Bohrfutter - System
- Drehzahl 2800 U/min.
- Bohrzyklen: 55 Löcher alle 4 Sekunden

- Motore: 2 x 4 KW; Pneumatikanschluss: 7 bar
- 4 Stück vertikale Oberdruckstempel

Werkstücke:
Maximale Abmessungen:
- X = unbegrenzt
- Y = 1200 mm
- Z = 50 mm

Minimale Abmessungen:
- X = 400 mm
- Y = 300 mm
- Z = 12 mm

- Maximales Werkstückgewicht: 50 kg

Optionen:
- 2 kg Kartusche Schmiermittel
- 400 g Kartusche GS Artic Schmiermittel für Bohrer
- 400 g Kartusche GS Artic Schmiermittel für Führungen
- BarCode Lesegerät
- Vordere und hintere Auflagerollenbahn
- Prozessor für die Bohroptimierung
- Schnell-Spannbohrfutter für 10mm bits
- Zusätzlicher Oberdruck
- Schaltschrankkühlung
- Spannungskonstanthalter für PC
- Schmiermittelpumpe 14 Point

Optional gegen Aufpreis verfügbare Bohrköpfe:
- 3x7 Spindeln, 50mm Raster
- 4x9 Spindeln, 40mm Raster
- 7x17 Spindeln, 20mm Raster
- 6x14 Spindeln, 25mm Raster
- 5x11 Spindeln, 28,575mm Raster
