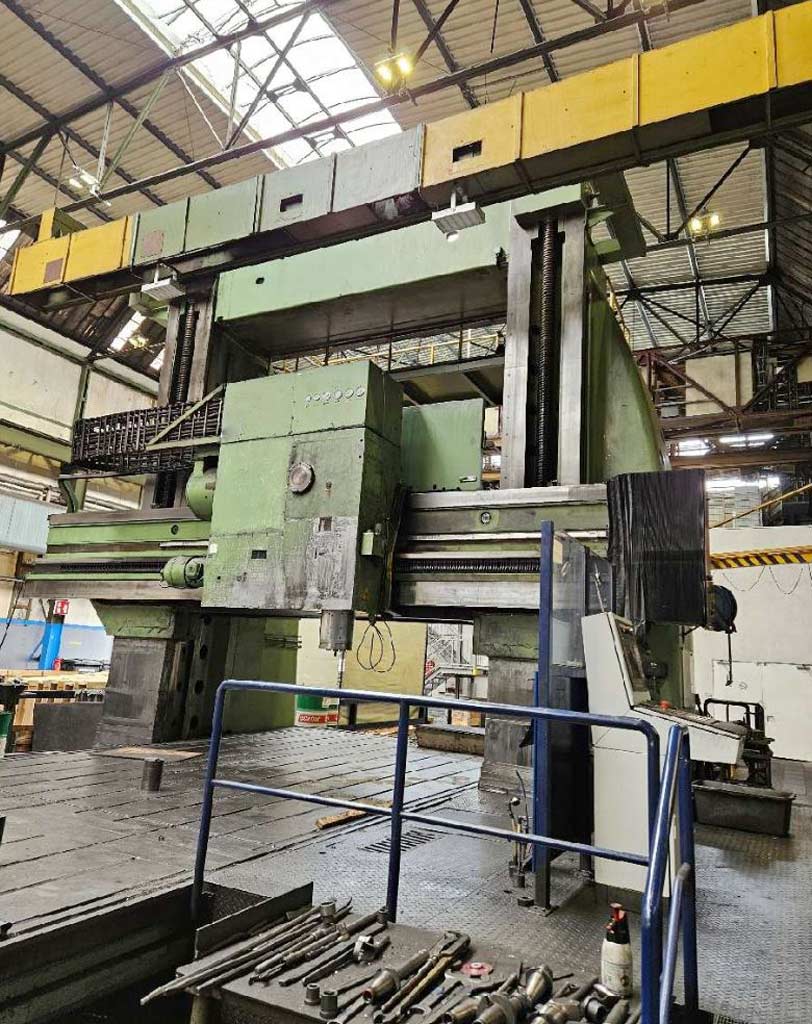

Waldrich Siegen PF-S-150 CNC Portalfräsmaschine

Angeboten wird eine CNC-Portalfräsmaschine von WaldrichSiegen zum horizontalen und vertikalen Fräsen sowie zum Bohren von großformatigen Werkstücken. Verfahrweg des Tisches: 14000mm, Verfahrweg des Querbalkensupports: 4500mm, Verfahrweg des Querbalkens: 4000mm, Pinolenweg: 450mm, Positioniergenauigkeit Tisch/Querbalkensupport/Querbalken/Pinole: 0,05mm, Ständerdurchgang: 4545mm, Aufbauhöhe vom Tisch bis zur Spindel: 4000mm, Tischgröße/Aufspannfläche X/Y: 14000mm/4350mm, Antriebsleistung des Hauptspindelmotors: 125kW, Werkzeugaufnahme der Hauptspindel: ISO SK60, max. Tischbelastung: 200t, max. Punktlast: 10000kg, Steuerung: Siemens 840D, Messsysteme: Heidenhain, Achsantriebe: Siemens/Dornhoff. Inklusive winkelverstellbarem Universalfräskopf, Winkelfräsköpfen mit 800mm/850mm/1400mm Bauhöhe, Arbeitsspindelverlängerung mit 1400mm Länge, Adapterplatten für die Arbeitsspindel mit 400mm/220mm und Späneförderern links/rechts unter Flur. Die Führungsbahnen des Supports sind einstellungsbedürftig. Die Maschine wurde 1953 gebaut, Umbau der ursprünglichen Hobelbank zur Portalfräsmaschine durch WaldrichSiegen mit komplett neuem Frässupport: 1974, CNC-Erweiterung mit neuer Schaltanlage: 2001, Umbau des Tischantriebs auf NC: 2015, Umbau des Querbalkenantriebs in Gantry-Ausführung: 2024. Maschinendimensionen X/Y/Z: ca. 40000mm/10000mm/9000mm, Gewicht: ca. 350t. Dokumentation vorhanden. Besichtigung nach Absprache möglich.
