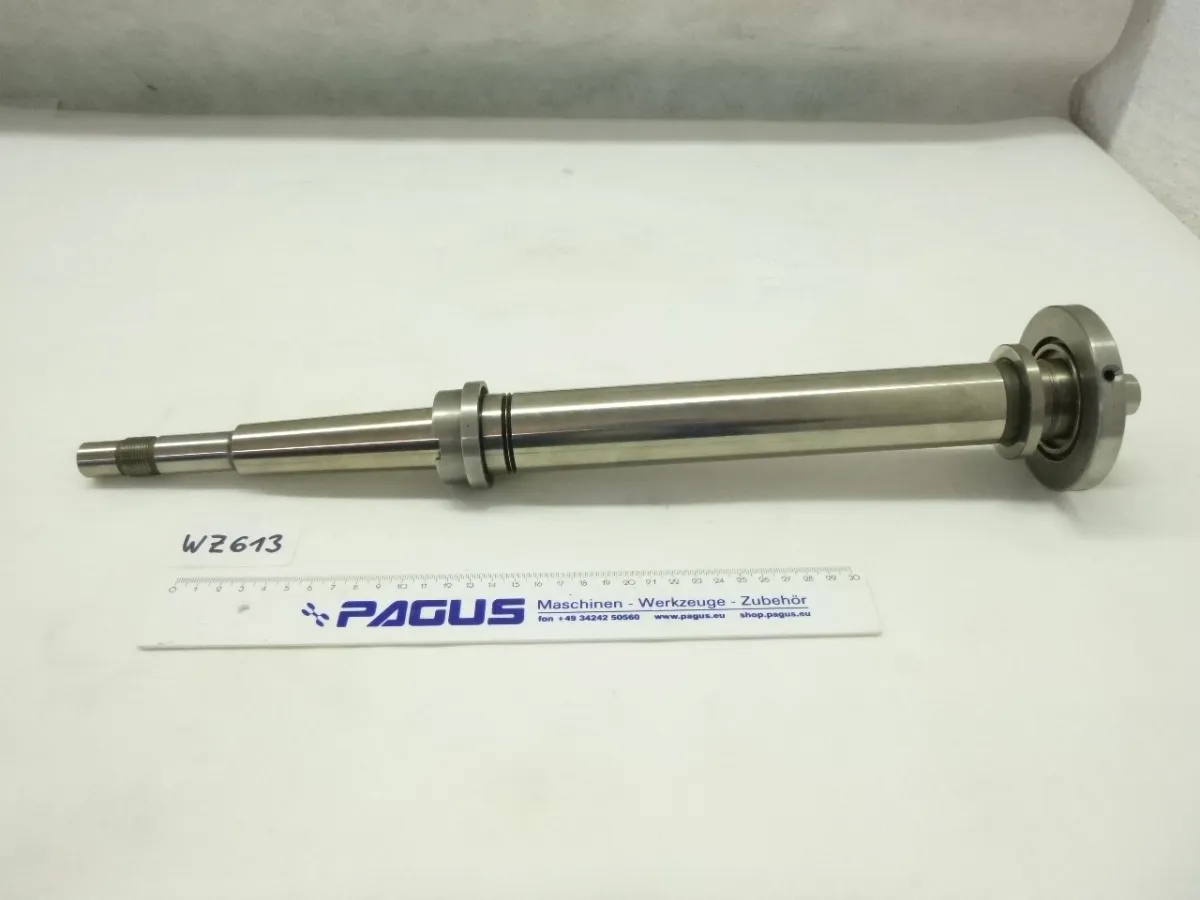

Welle für Schleifspindel Länge: 514 mm

Welle für Schleifspindel, Schleifspindelwelle
PAGUS
Länge: 514 mm
1 - Konus: Ø 21,5 / 25 mm, Länge: 27 mm, mit Innengewinde M12 x 1,5 ( Linksgewinde ), Tiefe: 40 mm
2 - Ring: Ø 90 mm x 12 mm
3 - Wellenstück: Ø 39 mm x 16 mm
4 - Ring: Ø 56 mm x 12 mm
5 - Wellenstück: Ø 40 mm x 230 mm
6 - Wellenstück: Ø 40 mm x 10 mm
7 - Wellenstück: Ø 38 mm x 5 mm
8 - Gewinde: M35 x 1,5, Länge: 10 mm, mit Sicherungsring: Ø 46 / 53 mm x 14 / 8 mm
9 - Konus: Ø 26 / 32 mm, Länge: 105 mm ( MK4 )
10 - Wellenstück: Ø 20 mm x 36 mm
11 - Gewinde: M20 x 1,5, Länge: 20 mm
12 - Wellenstück: Ø 18 mm x 20 mm
gebraucht, geprüft !
Abmessungen: 514 x 90 x 90 mm
