Schnittbreite: 450 mm
Betriebsspannung: 400 V
Gewicht: 5500
kg

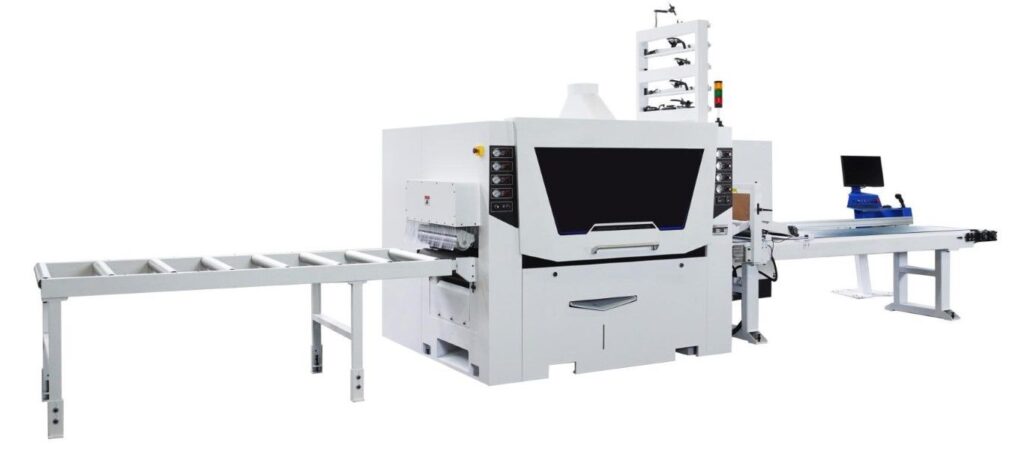

WINTER Vielblattsäge mit 4 elektrisch verstellbaren Sägen
MULTIMAX 175 M4
Technische Daten:
- Max.
Schnittbreite 450 mm
- Min. Schnittbreite 45 mm
- Max.
Schnittdicke (ohne Druckplatte) 80 mm
- Max. Schnittdicke (mit
Druckplatte) 60 mm
- Max. Durchgangsbreite 800 mm
- Min.
Schnittlänge (mit Druckplatte) 600 mm
- Sägemotor 37 kW
-
Betriebsspannung 400 V / 50 Hz
- Sägewellendurchmesser 65
mm
- Sägewellenspindel 4200 U/min
- Sägeblattdurchmesser
min./max. 250 / 305 mm
- Sägeblattbohrung 80 mm
- 6
Hartmetall-Sägeblätter Ø 300 x 3,1/2,2/Z = 28
-
Positioniergeschwindigkeit max. 150 mm/s
- Positioniertoleranz +/-
0,1 mm
- Vorschubgeschwindigkeit 6–60 m/min
- Vorschubmotor
4,0 kW
- Vorschubkettenbreite 500 mm
-
Andruckrollendurchmesser 110 mm
- Max. Auslaufbreite gesamt 800
mm
- Max. Austrittsbreite rechts vom Sägeblatt 170 mm
-
Temperaturbereich 0 bis +40 °C
- Absaughaubendurchmesser Ø 250
mm
- Luftgeschwindigkeit für Staubabsaugung 30 m/s
-
Luftmenge für Staubabsaugung 5300 m³/h
- Arbeitshöhe 850
mm
- Lackierung:
Lichtgrau RAL 7035
Anthrazit RAL
7016
- Cursor-Einstellbereich 5 m
- Maschinenabmessungen (L x
B x H): 2732 mm x 2256 mm x 2003 mm
- Nettogewicht: 5500
kg
Funktion:
Optimierungssoftware für die
elektronische Steuerung
einer Optimierungseinheit zur Steuerung
der Sägewellenbewegung.
Diese Software
umfasst:
Industriecomputer mit Farb-Touchscreen zur Eingabe von
Sägelisten,
zur Anzeige von Optimierungsergebnissen und
Gerätedaten sowie Fehlersignalen.
Bevorzugte Software:
Multifunktionsgriff zur Markierungsqualität und
Breitenmessung,
Laserstrahl- Erkennung der Plattenbreite, Jeder
Griff entspricht einer beweglichen, stufenlos verstellbaren
Sägewelle.
Die Software optimiert den Längsschnitt unter
Berücksichtigung von Materialausbeute, -wert und
-produktivität.
Unter Berücksichtigung unterschiedlicher
Breiten, Qualitäten, Werte und Plattenmengen kann jeder Parameter
priorisiert werden.
Die Auswahl der gespeicherten Streifengrößen
erfolgt über den Touchscreen.
Alle Produktionsdaten werden
eingegeben, gespeichert und analysiert. So können alle Zuschnitte
jederzeit präzise gesteuert werden.
Unabhängiges Bedienfeld mit
übersichtlichen Bedienelementen (mit 6 m Kabel).
Eine
Sprühnebelvorrichtung sprüht Schmiermittel auf die Sägewelle, um
das Festsetzen von Schmutz und Harz zu verhindern.
Je 1 bewegliche
Buchse „Standard für 1 Sägeblatt pro beweglicher
Sägewelle.
FIX-Laser, rot, manuell über Skala einstellbar, zur
Anzeige der Sägeblattposition.
Je 1 beweglicher Laser, rot, pro
beweglicher Sägewelle zur Anzeige der
Sägeblattposition.
Reichweite abhängig von den
Lichtverhältnissen, inkl. Verstellmechanismus, synchron zum
beweglichen Sägeblatt.
Jede bewegliche Laserwelle verfügt über
eine separate motorische Verstellung des jeweiligen beweglichen
Lasers.
Die jeweilige bewegliche Laserachse der
Sägeblattverstellung kann bereits zur Visualisierung des nächsten
Schnitts verschoben werden,
während das vorherige Brett noch in
der Säge bearbeitet wird.
Vorschubsystem:
Einfache Bedienung
und Vorteile beim Zuschnitt kurzer Werkstücke durch automatischen
Plattenvorschub mittels „Easy Feed.
Dieser besteht aus einer
angetriebenen, geriffelten Einzugswalze vor der unteren
Rückschlagsicherung sowie einer gefederten,
glatten oberen
Andruckwalze. Stufenlose Regelung der Vorschubgeschwindigkeit über
einen Wechselrichter.
Hochleistungskette inklusive Transportkette
in Sonderausführung mit gehärteten Gleitbolzen in den Kettenprismen.
Prismenführungen ebenfalls
gehärtet.
Ausführung:
Transportkette mit Spikes,
jedes 2. Kettenglied. Einsätze mit Spikes, auf die Kettenglieder
geschraubt.
Einstechtiefe, Standard: Einstechtiefe ab 0,8 mm
möglich.
Die Spikes gewährleisten einen absolut parallelen
Plattenvorschub und einen präzisen Schnitt.
Sie sind vorteilhaft
beim Schneiden von verzogenen, verdrehten oder kurzen Brettern sowie
bei direktem Leimfugenschnitt.
Kettenbürste an der
Einlaufseite der Maschine zur permanenten Reinigung der geschlossenen
Transportkette von Sägestaub und Spänen.
Garant für konstante
Kettenleistung und präzise Werkstückführung.
Präziser
Schnitt durch präzisen Brettvorschub dank
Prismenführung.
Automatisch einstellbare
Kettenschmierung.
Die Fördermenge lässt sich einfach über das
Multifunktionsdisplay oder den Touchscreen
programmieren.
Geschlossene Kettenglieder. Verschleißfeste
Kettenumlenkung unter den Sägeblättern.
Angetriebene
Auslaufwalze unten in geriffelter Ausführung mit glatter Andruckwalze
oben für besseren Werkstückauslauf.
Befestigt am Maschinenrahmen
hinter der Transportkette.
Pneumatische Steuerung der oberen
Auslaufwalze. Die Steuerung gewährleistet den Auslauf aller
Reststücke aus der Maschine.
Hochleistungs-Oberdrucksystem
mit 6 federgelagerten oberen Andruckwalzen.
Die bewegliche
Druckplatte, synchron mit den beweglichen Messern, gewährleistet eine
optimale Kontrolle des Schneidguts während des
Schneidvorgangs.
Auch Außenkanten werden beim Schneiden sicher
festgehalten und sicher aus der Maschine transportiert.
Getrennte
Teile können sich nicht abheben, sodass der Durchsatz nicht
unterbrochen wird.
Optimale Materialniederhaltung bedeutet bessere
Schnittqualität.
Die verstellbaren Druckrollen sind beidseitig
gelagert.
Motorische Höhenverstellung der Druckhaube über
verschleißfeste Führungen, inkl. Drucktasten und elektronischer
Positionsanzeige.
Pneumatische Federung des Drucksystems, inkl.
pneumatischer Federung aller Druckrollen sowie der Druckplatte, Ein-
und Auslaufseite.
Getrennte Regelung aller
Druckzylinder.
Die Daten fü, dieses
