AGIE AGIECUT CLASSIC 2S Erodiermaschinen

Drahterodiermaschine AGIE AGIECUT CLASSIC 2S gebaut im Jahr 2004 in der Schweiz wird für die Herstellung von u.a. Präzisionsmatrizen, Werkzeugen und Stanzen verwendet. Werkstücke mit einem Maximalgewicht von 450 kg werden mittels Elektroerosion bearbeitet, wodurch selbst in den härtesten Materialien komplexe Formen erreicht werden können. Dieses Verfahren wird in einem mit Dielektrikum gefüllten Arbeitsbehälter mit einem Draht mit einem maximalen Durchmesser von 0,33 mm durchgeführt, der durch ein spezielles AGIEJET-System geführt wird. Die so bearbeiteten Werkstücke erfordern keine weiteren Nachbearbeitungen wie z.B. das Polieren.

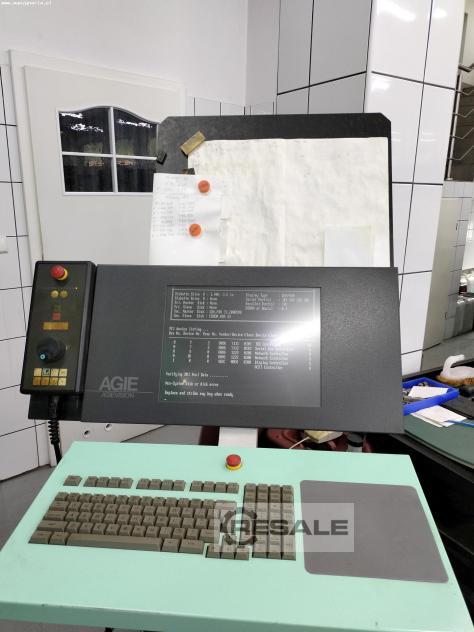

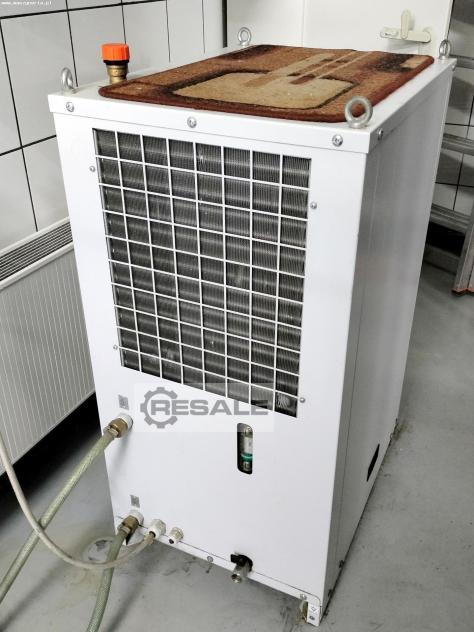

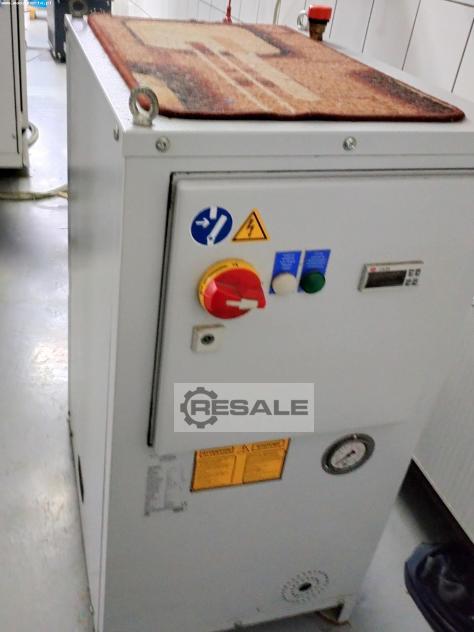

Die Drahterodiermaschine AGIECUT CLASSIC V2 verfügt außerdem über eine intuitive CNC-Steuerung mit vielen nützlichen Funktionen. Es besteht die Möglichkeit, den auf den Fotos gezeigten Kühler gegen Aufpreis zu erwerben – Preis verhandelbar. Die Drahterodiermaschine AGIE wiegt 2580 kg.

Technische Daten der Drahterodiermaschine AGIE AGIECUT CLASSIC 2S
- CNC-Steuerung: AGIE AGIEVISION
- Vorschub in den Achsen X/Y/Z: 350/250/256 mm
- Vorschub in der U/V-Achse: ± 70/ ± 70 mm
- maximale Werkstückabmessungen (L x B x H): 750 x 550 x 250 mm
- Maximale Höhe des Werkstücks (mit Bad): 150 mm
- Maximales Gewicht des Werkstücks: 450 kg
- maximales Werkstückgewicht (mit Bad): 200 kg
- maximaler Kegelwinkel: ± 30°/100 mm
- V-Führung: zylindrisch bis 2°
- Toroide Führung: 2-30°
- halbautomatisches Drahteinfädelungssystem AGIEJET
- maximaler Drahtdurchmesser: 0,33 mm
- Minimaler Drahtdurchmesser: 0,15 mm
- Drahtgeschwindigkeit: 60-300 mm/s
- Drahtspannung: 0-25 N
- einfädelbare Höhe: bis zu 250 mm
- Einfädelgeschwindigkeit: 15 s
- Maximales Gewicht der Drahtspule: 25 kg
- maximale manuelle Positioniergeschwindigkeit in X,Y-Achse: 0.9 m/min
- maximale programmierbare Positioniergeschwindigkeit in der X- und Y-Achse: 0,9 m/min
- maximale manuelle und programmierbare Positioniergeschwindigkeit in der U,V,Z-Achse: 0,6 m/min
- 15″ TFT-Farb-Bedienfeld
- Volumen des Arbeitstanks: 750 l
- Dielektrischer Füllstand: 0-190 mm
- Abstand vom Boden bis zur Werkstückeinspannhöhe: 1075 mm
- Spüldruck: programmierbar von 0,2 bis 18 bar
- Abmessungen (L x B x H): 1670 x 2040 x 2305 mm
- Gewicht der Maschine: 2580 kg
