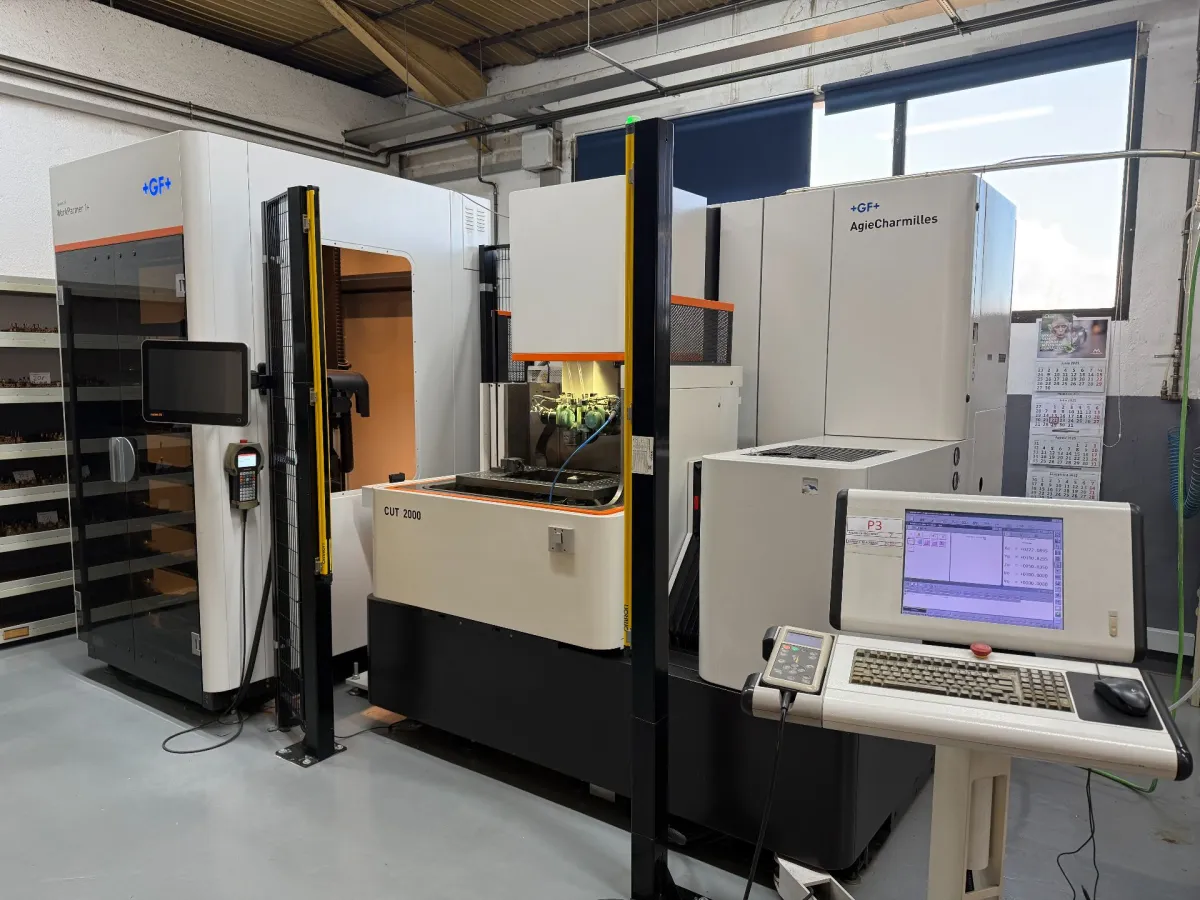

AGIE CHARMILLES CUT 2000 Drahterodiermaschine

Drahterodieranlage
GF AgieCharmilles CUT 2000 mit Beladeroboter (WorkPartner)
Allgemeine Informationen
Maschinentyp: CNC-Drahterodiermaschine mit Automatisierung
Modell: CUT 2000
Automatisierung: GF WorkPartner Beladeroboter
Steuerung: Vision 5 (Windows XP)
Generator: AGIE IPG-V Hochleistungsgenerator
Betriebsstunden
Power On: 91.716 h Work On: 17.889 h
Arbeitsbereich / Verfahrwege
X-Achse: 350 mm
Y-Achse: 250 mm
Z-Achse: 256 mm
U/V-Achsen Verfahrweg: ±70 mm
Werkstückdaten
Max. Werkstückgröße (B × T × H): 750 × 550 × 250 mm
Max. Werkstückgewicht: 200 kg (Standard), 400 kg (optional / Badbelastung)
Arbeitstisch: 700 × 450 mm
Bearbeitungsparameter
Konik: 30° bei 100 mm Werkstückhöhe
Verfügbare Drahtdurchmesser: 0,10 – 0,30 mm
Beste erreichbare Oberfläche: Ra 0,05 µm
Drahteinfädelung: automatisch
Dielektrik-System
Dielektrikumvolumen: 700 Liter
Spülung: Koaxial-Spülsystem
Kühlung: externe Kühlung erforderlich
Automatisierung
Beladeroboter: GF WorkPartner
Automatische Be- und Entladung
Die Anlage besteht aus einer CNC-Drahterodiermaschine GF AgieCharmilles CUT 2000 mit integriertem Beladeroboter (WorkPartner) und eignet sich ideal für die präzise Serien- und Einzelteilfertigung. Die Maschine ist ausgelegt für hochgenaue Konturschnitte mit sehr guter Oberflächenqualität und stabiler Prozessführung. Das automatische Drahtfädelsystem, die integrierte Dielektrik-Einheit sowie die Koaxial-Spülung ermöglichen einen zuverlässigen mannarmen Betrieb. Der Beladeroboter erweitert die Maschine zu einer automatisierten Fertigungszelle und steigert die Produktivität deutlich.
