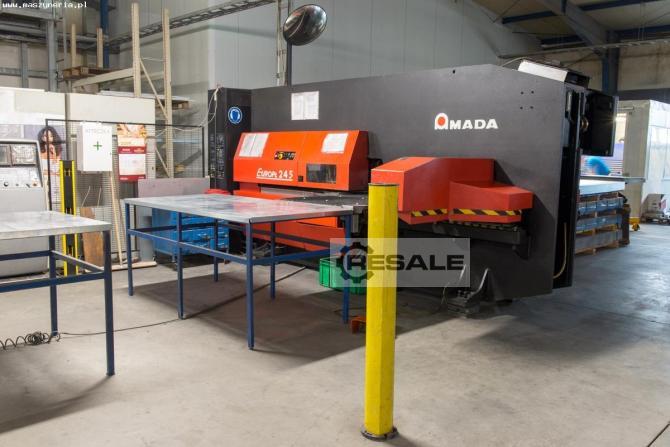

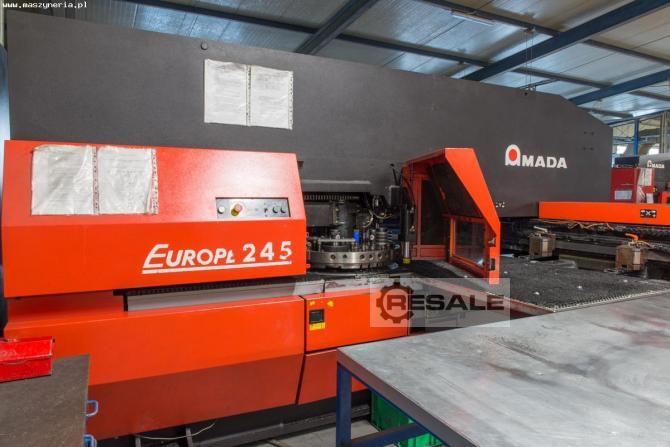

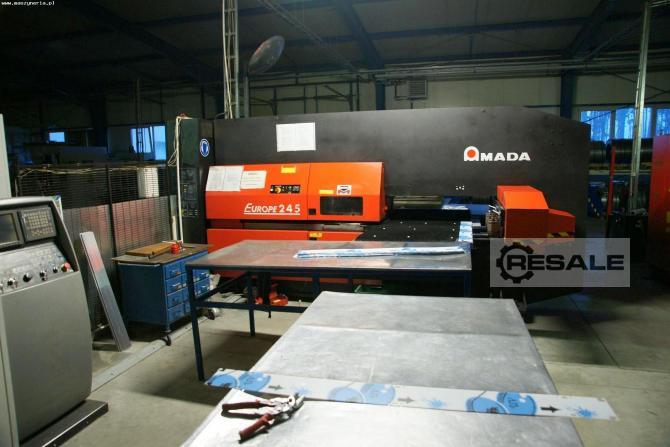

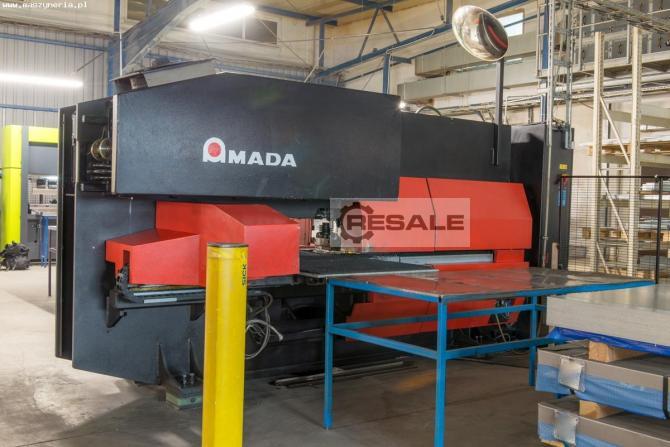

AMADA EUROPE 245 Revolverstanzmaschine

Die Revolverpresse AMADA EUROPE 245 wurde im Jahr 2000 hergestellt (Maschineninstallation: 2001).

Der Preis der Maschine beinhaltet: Installation und Schulung in der Benutzung der Maschine

Technische Daten der Stanzmaschine:
- CNC-Steuerung: FANUC 18 i-P
- Arbeitszeit: 35.000 h
- Druck: 20 t
- Arbeitstisch: X = 600, Y = 400
- Maximales Stanzformat ohne Abfangen und mit Kopf von 31 Stationen: 1020 x 1290 (Y-10; Y1010 T2XX; Y-50; Y970 T3XX)
- Maximale Größe eines Lochblechs mit einem Schnittpunkt: 1020 x 2540 mm
- Maximale Größe des zu stanzenden Blattes mit Abfangen + 1 Umdrehung (optional): 1500 x 2540 mm
- maximale Blechdicke auf dem Kugeltisch: 6 mm
- maximale Blechdicke auf dem Bürstentisch: 3 mm
- maximal zulässiges Gewicht auf dem Tisch: 100 kg
- Stanzgenauigkeit: + -0,1 mm
- Positioniergenauigkeit: + -0,07 mm
- Anzahl der pneumatischen Klemmen / Griffe: 2
- Anzahl der gleichzeitig gesteuerten Achsen: 3 (X, Y, C)
- Revolvergeschwindigkeit: 25 U / min.
- Anzahl der Hübe pro Minute (Abstand 25,4 mm, Zylinderhub 6,5 mm): 220 Hübe / min.
- Stufenstanzen (Abstand 1 mm, Zylinderhub 6,5 mm): 480 Hübe / min.
- minimales programmierbares Inkrement: 0,001 mm
- Anzahl der Werkzeugstationen: 31, davon 3 rotierende
- Maximaler Werkzeugdurchmesser: 88,9 mm
- Drehstationen: 2x1 1/4 "; 1x2"
- maximale Blechdicke für eine Drehstation: 3 mm
- Schieber: hydraulisch
- unterer Drehpunkt der Spulenbewegung: 4 programmierbare Punkte
- Stoppzeit: 295 ms
- Luftdruck: 5 kg / cm2 (bar)
- Luftmenge: 250 Nl / mn
- Ölmenge: 160 l
- Speicherkapazität: 64 (~ 63 Programme) Kb
- Grafikbildschirm: 10,4 "LCD
- Lichtvorhang (3 Strahlen): Standard in europäischen Ländern
- installierte Leistung: 27 kW
- Abmessungen der Maschine (Länge x Breite x Höhe): 4460 x 2750 x 2130 mm
- Transportabmessungen (L x B x H): 4.820 x 2.500 x 2.414 mm
- Gewicht der Stanzmaschine: 10.000 kg
- Servicebuch mit der vollständigen Historie der Maschine
