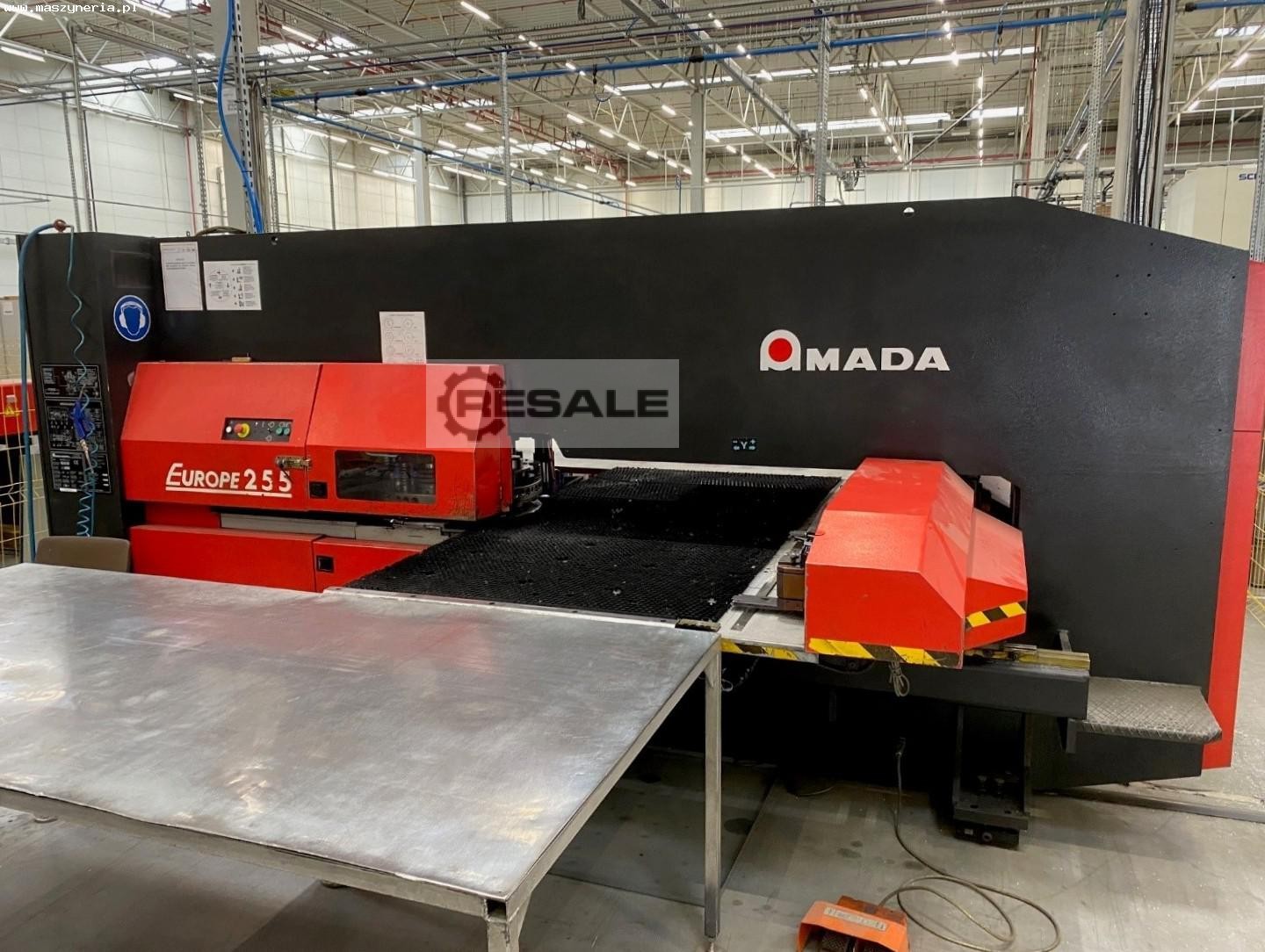

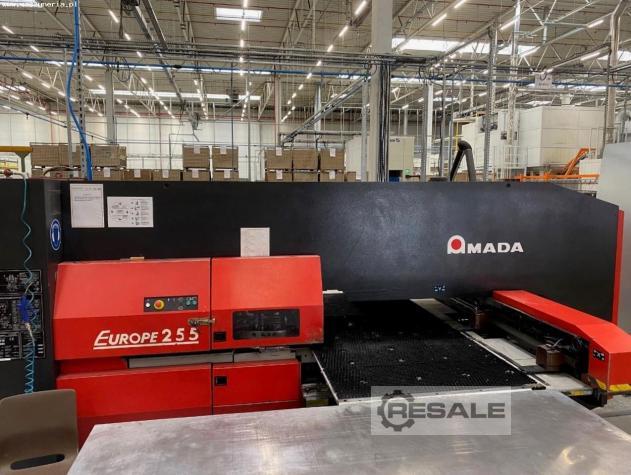

AMADA EUROPE 255 CNC Stanzmaschinen

CNC Stanzmaschine AMADA EUROPE 255 wurde 2004 in Frankreich von AMADA EUROPE S.A. gebaut. Die Maschine, die für die Bearbeitung von dünnen Blechen mit einer maximalen Dicke von 3 mm ausgelegt ist, zeichnet sich durch ihre hohe Effizienz und Zuverlässigkeit aus. Um die höchste Präzision der gefertigten Teile zu erreichen, werden alle Bearbeitungsvorgänge auf einem großen Bürstentisch durchgeführt. Dieser Tisch verhindert dank seiner Konstruktion Kratzer und Kerben auf dem Blech während des Materialvorschubs und reduziert zudem den Lärmpegel erheblich. Die Stanzmaschine EUROPE 255 wird auch mit einer umfangreichen Ausstattung angeboten, darunter z.B. ein Kühlaggregat, Lichtvorhänge und eine fortschrittliche GE FANUC CNC-Steuerung. Das Gesamtgewicht der Maschine beträgt 11000 kg.

Technische Daten der Stanzmaschine AMADA EUROPE 255
- maximale Presskraft: 20 t (200 kN)
- Vorschub in der X/Y-Achse: 1280/1320 mm
- Vorschubgeschwindigkeit in der X,Y-Achse: 82 m/min
- maximale Blechdicke: 3 mm
- Maximale Blechabmessungen mit Nachpositionierung (L x B): 2540 x 1250 mm
- Maximales Gewicht des Blechs: 105 kg
- Maximale Hublänge: 1350 mm
- Anzahl der Hübe in der X-Achse (Markierung, Lochabstand 0,1 mm, Hub 3 mm): 700/min
- Anzahl der Hübe in der Y-Achse (Markierung, Lochabstand 0,1 mm, Hub 3 mm): 620/min
- Anzahl der Hübe in der X-Achse (Stanzen, Lochabstand 1 mm, Hub 3 mm): 750/min
- Anzahl der Hübe in der Y-Achse (Stanzen, Lochabstand 1 mm, Hub 3 mm): 620/min
- Anzahl der Hübe in der X-Achse (Stanzen, Lochabstand 25,4 mm, Hub 3 mm): 380/min
- Anzahl der Hübe in der Y-Achse (Stanzen, Lochabstand 25,4 mm, Hub 3 mm): 250/min
- maximaler Werkzeugdurchmesser: 88,9 mm
- Revolver-Drehzahl: 25 U/min
- Stanzgenauigkeit: ± 0,1 mm
- Wiederholgenauigkeit der Positionierung: ± 0,07 mm
- Anhaltezeit: 270 ms
- Fassungsvermögen Öltank: 160 l
- Luftdruck: 5 bar
- Luftdurchsatz: 250 l/min
- Geräuschpegel: 112 dB(A)
- installierte Leistung: 29 kW
- Spannungsversorgung: 3x 400 V; 50 Hz
- Abmessungen (L x B x H): 4900 x 2900 x 2150 mm
- Gewicht der Maschine AMADA EUROPE 255: 11000 kg

Ausstattung der Stanzmaschine AMADA
- CNC-Steuerung: GE FANUC Series 18i-PB
- 27-Stationen Revolverkopf
- Lichtvorhänge: SICK
- Kühlaggregat (chiller)
- Bürstentisch
- pneumatische Materialklemmen (2 Stk.)
- Nivellierpads mit Schalldämpfer (4 Stk.)
- hydraulischer Schlegel
- Werkstückaufnahmeschacht
- RS 232C Schnittstelle
- CE und EMR (EMC) Zertifizierung
