AUERBACH AX 5 B Bettfräsmaschinen

CNC Bettfräsmaschine AUERBACH AX 5 B wurde im Jahr 2009 in Deutschland von der Auerbach Maschinenfabrik GmbH gebaut. Sie ist eine äußerst leistungsfähige Maschine, die auch für die anspruchsvollsten Produktionsaufgaben konzipiert ist. Die AUERBACH AX5 B ermöglicht die Bearbeitung von großen, schweren Werkstücken, die z.B. in der Luft- und Raumfahrt- sowie in der Automobilindustrie eingesetzt werden. Der Bearbeitungsprozess erfolgt vollautomatisch auf dem Rundtisch mittels eines 5-Achs-Schwenkkopfes. Diese Lösung ermöglicht die Komplettbearbeitung von Werkstücken in einem einzigen Arbeitsgang, ohne dass diese umpositioniert werden müssen. Der Arbeitskopf ist mit einer Elektrospindel ausgestattet, die mit einer maximalen Drehzahl von 12000 U/min rotiert. Sie bietet die für Schrupp- und Schlichtbearbeitungen erforderliche hohe Dynamik. Die Schneidwerkzeuge hingegen werden kontinuierlich gekühlt, um ihre Standzeit zu erhöhen. Das CNC Bearbeitungszentrum AUERBACH AX 5B wird mit einer umfangreichen Ausstattung angeboten, die unter anderem aus einem Werkstückmesstaster und der modernen CNC Steuerung HEIDENHAIN besteht, die eine intuitive Bedienung und viele nützliche Funktionen bietet. Das Gesamtgewicht der Maschine beträgt 44 Tonnen.

Technische Daten der CNC Fräsmaschine AUERBACH AX 5 B
- Anzahl der Achsen: 5 (X,Y,Z,B,C)
- Vorschub in der X/Y/Z-Achse: 3200/1200/1200 mm
- Drehbereich der B-Achse: ± 95°
- Drehbereich der C-Achse: 360°
- Durchmesser des Rundtisches: 1250 mm
- Maximale Drehzahl der Elektrospindel: 12000 U/min
- Maximale Antriebsleistung der Elektrospindel: 35 kW
- Maximales Drehmoment der Elektrospindel: 359 Nm
- Kegel der Elektrospindel: HSK-A 100 (DIN 69893)
- Umgebungstemperatur: +5°C/+40°C
- Anschlussleistung: 70 kW
- Spannungsversorgung: 3x 400 V; 50 Hz
- Abmessungen (L x B x H): 9300 x 6900 x 4300 mm
- Gewicht der Maschine AUERBACH AX 5 B: 44 t

Ausstattung des Fräszentrums von AUERBACH
- CNC Steuerung: HEIDENHAIN iTNC 530i

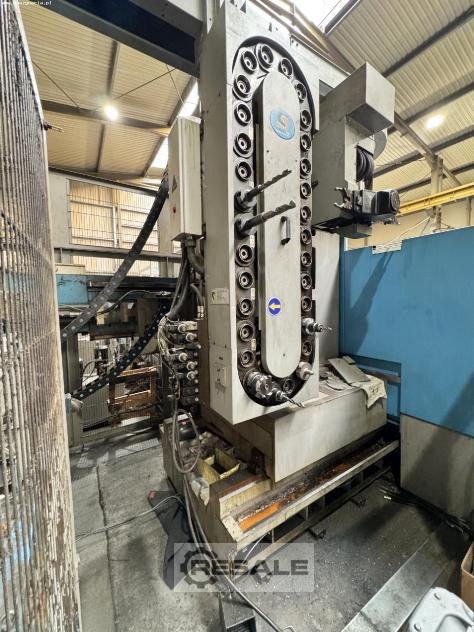

- Kettenwerkzeugmagazin mit 30 Plätzen

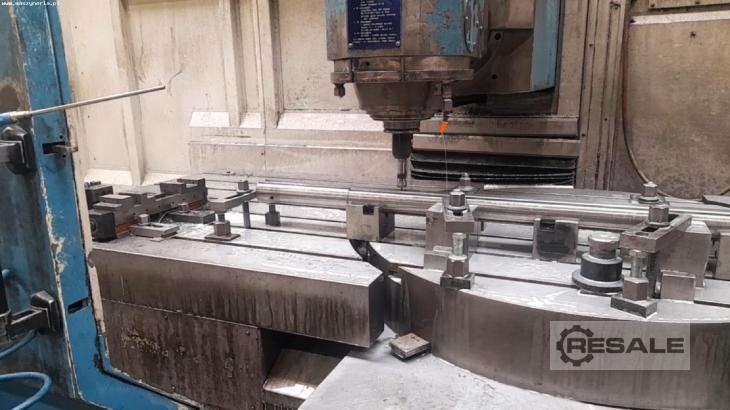

- Rundtisch
- Schwenkbarer Arbeitskopf
- Werkstückmesstaster: RENISHAW
- Elektrospindel
- Kühlung durch die Spindel
