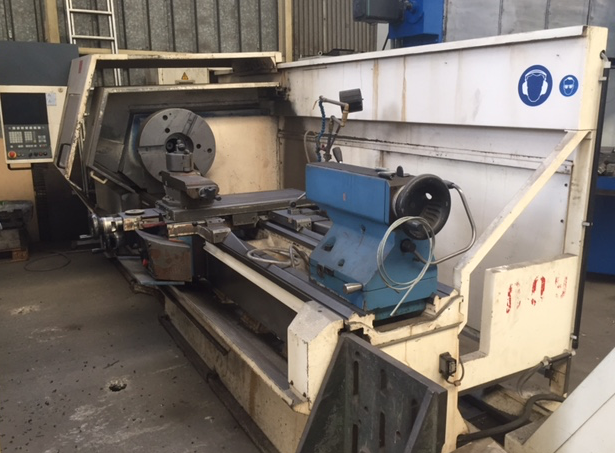

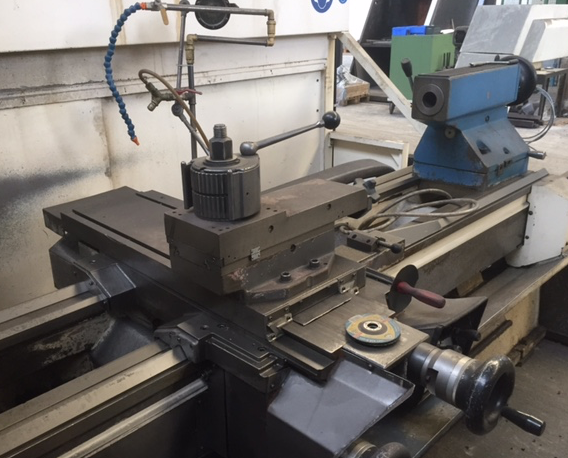

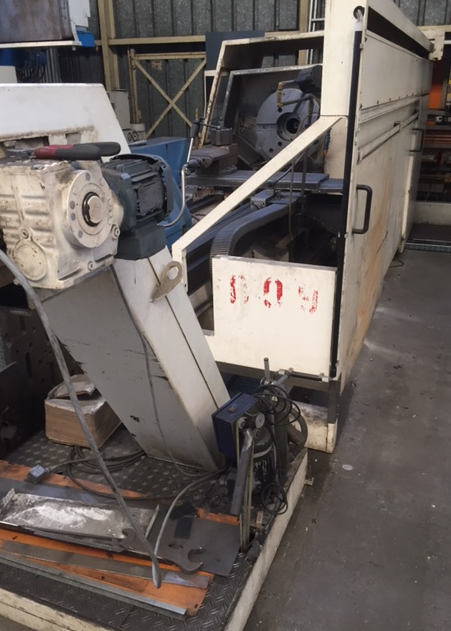

BÖHRINGER DUS 800 Drehmaschinen

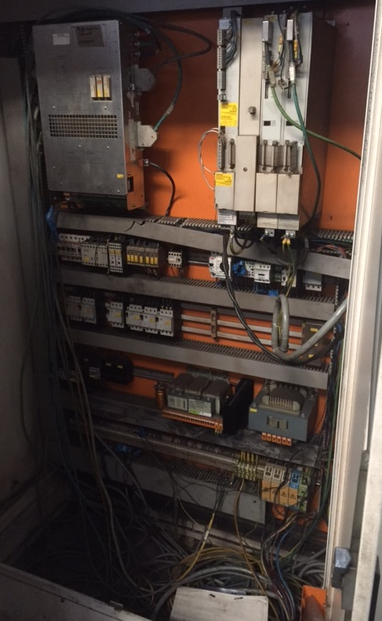

Steuerung SIEMENS 805

TECHNISCHE DATEN:

ARBEITSBEREICH / ABMESSUNGEN
Umlaufdurchmesser über Bett [mm] 820
Umlaufdurchmesser über Planschieber [mm] 515
Verschiebeweg des Planschiebers [mm] 520
Verschiebeweg des Obersupports [mm] 250
Drehlänge [mm] 2000
Spitzenhöhe über Flachbahn [mm] 400
Bettbreite [mm] 560
Bettschlitten-Führungslänge [mm] 800
Planschieber-Breite [mm] 320
Planschieber-Länge [mm] 1005
Obersupport-Breite [mm] 200
Drehmeißel-Querschnitt nach DIN 770 hxb [mm] 40x25

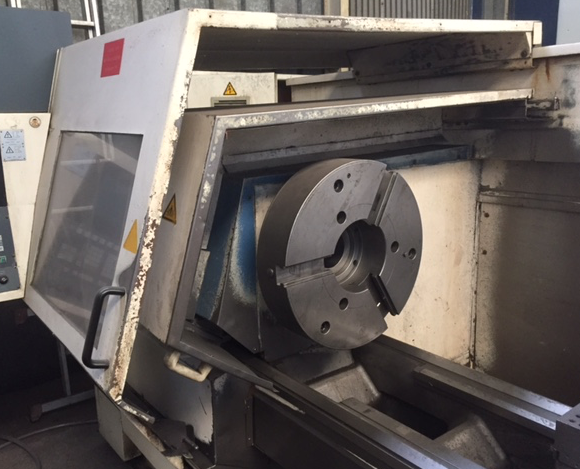

HAUPTSPINDEL
Spindelkopf nach DIN 55 027 [Gr.] 11
Spindeldurchmesser im vorderen Lager [mm] 170
Spindelbohrung [mm] 128
Innenkegel der Hauptspindel [metr.] 136

HAUPTANTRIEB
Stufenlos regelbarer Drehstrommotor (AC-Motor)
Antriebsleistung 60% / 100% ED [kW] 46/37
Drehmoment max. 60% / 100% ED [Nm] 5.300/4.260
Drehmoment max. 60% / 100% ED [Nm] 5.300/4.260
Gesamtdrehzahlenbereich [min-1] 6,3-1.600
Getriebestufen 2
Drehzahlbereich Getriebestufe 1 [min-1] 6,3-360
Drehzahlbereich Getriebestufe 2 [min-1] 28-1.600
Konstante Schnittgeschwindigkeit [m/min] 1-9.999
Drehzahl-Beeinflussung [%] 50-120
Belastungsanzeige in % am Bildschirm [%] 0-140

VORSCHUBANTRIEBE
Drehstrom-Servoantriebe (AC-Motor)
Vorschubbereich plan und längs [mm/U] 0,01-50
Max. Vorschubgeschwindigkeit
plan (Eilgang) [m/min] 5
Konventioneller Eilgang plan [m/min] 2,5
Max. Vorschubgeschwindigkeit
längs (Eilgang) [m/min] 10
Konventioneller Eilgang längs [m/min] 5
Vorschubkraft plan [N] 12.500
Vorschubkraft längs [N] 20.000
Vorschubbeeinflussung [%] 0-120
GEWINDESTEIGUNGEN

Metrische Gewinde (längs, plan und kegelig) [mm] 0,1 - 400

REITSTOCK
Pinolendurchmesser [mm] 125
Pinolenhub [mm] 280
Innenkegel der Pinole [MK] 6
Spitzenwinkel, normal 600

ZULÄSSIGE WERKSTÜCKGEWICHTE
Fliegend, max. Schwerpunktabstand 250 mm
von Spannmittelvorderkante [kg] 1.250
Mit Reitstock [kg] 3.150
Mit 1 Setzstock [kg] 3.450
Mit 2 Setzstöcken [kg] 4.000

BILDSCHIRM
12“-monochrom (Farbbildschirm Option) mit 24 Zeilen
a 40 Zeichen, grafikfähig
Anzeigen:
Je nach Situation und Wichtigkeit
- große Positionsanzeige für den Arbeitspunkt in Durchmesser
und Länge
- gewählte Drehzahl oder Schnittgeschwindigkeit
- gewählter Vorschub in mm/U oder mm/min
- benutztes Werkzeug
- eingelegte Getriebestufe
- Grenzdrehzahl des Spannfutters (bei Arbeiten mit konstanter
Schnittgeschwindigkeit)
- Wahlschalter-Anpassung von Vorschub und Drehzahl in Prozent
- Winkelstellung für Punktstillsetzung der Hauptspindel
(z.B. Ladehilfe)
- Belastungsanzeige (Spindelbelastung in %)
