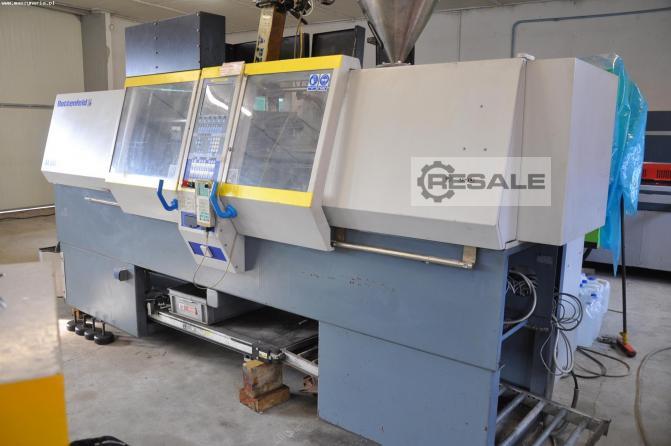

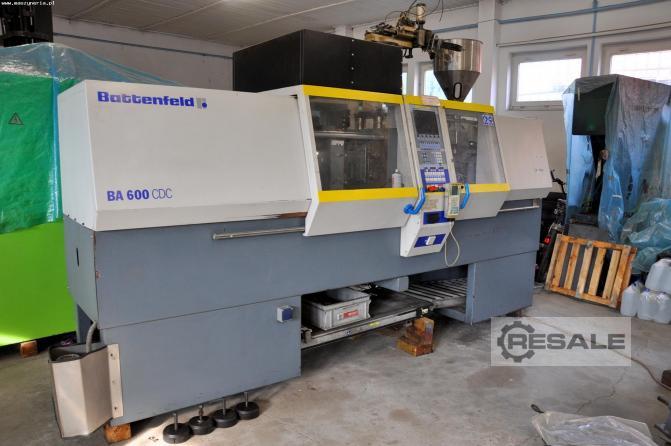

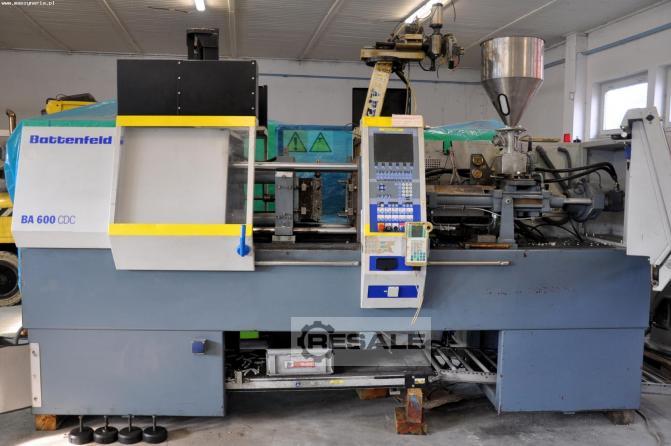

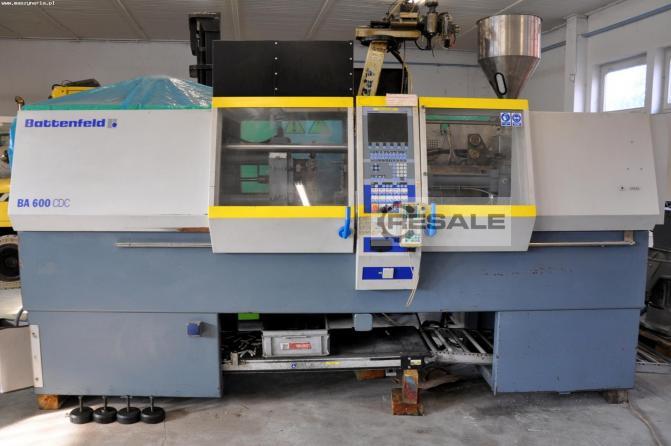

Die BATTENFELD BA 600 CDC Spritzgießmaschine wurde 2002 in

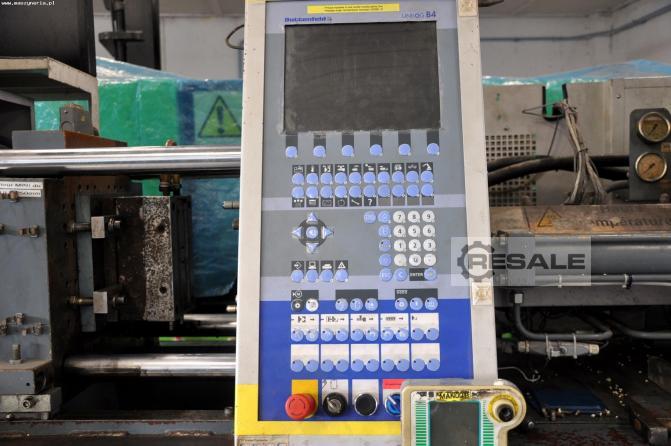

Österreich gebaut. Es ist mit der Unilog B4 Steuerung ausgestattet.

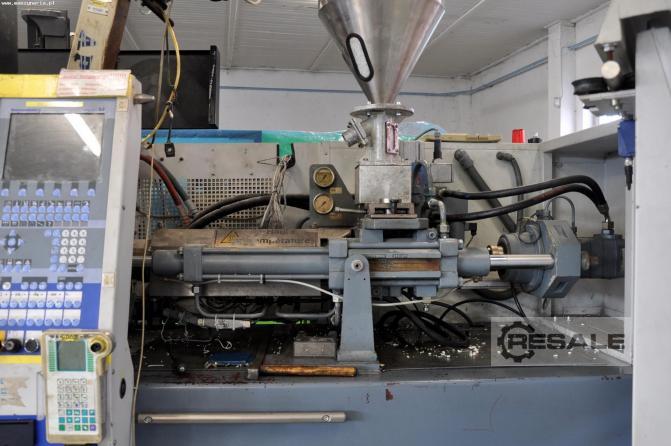

Es hat eine Schließkraft von 600 kN Formen. Der Schneckendurchmesser
beträgt 33 mm und das Injektionsvolumen 99 cm3. Die Maschine verfügt
über Platten zur Aufnahme von Spritzgusswerkzeugen mit den
Abmessungen 511×511 mm, der Abstand zwischen den Säulen beträgt
320×320 mm. Die Spritzgießmaschine ist mit einem Annahmeroboter,
Heißkanälen, einem Förderband zum Sammeln von Formteilen, vier
Kissen, einem Kernstrang und einer technischen Dokumentation
ausgestattet.
Technische Parameter der Spritzgießmaschine BATTENFELD BA 600 CDC
– Steuerung: Unilog B4
– Abmessungen Werkzeugplatten: 511 x 511 mm
– Säulenabstand: 320 x 320 mm
– Werkzeughöhe, min. : 150 mm
– Öffnungsweg: 511 mm
– Einspritzdruck: 2022 bar
– Injektionsvolumen: 99 cm3
– Injektionsgewicht: 90 g
– Schneckendurchmesser: 30 mm
– Schließkraft: 600 kN
– maximaler Abstand zwischen den Platten: 575 mm
– Auswerferhub: 150 mm
- Motorleistung: 11 kW
– Abmessungen der Maschine (Länge x Breite x Höhe): 4000 x 1400 x
2500 mm
- Höhe mit Roboter: 2500 mm
- Höhe mit Trichter: 2300 mm
- Höhe mit oberer schwarzer Abdeckung: 1900 mm
- Höhe bis zur schwarzen Abdeckung: 1600 mm
– Gewicht: ca. 3500 kg
BATTENFELD BA 600 CDC Spritzgießanlage
– Empfangsroboter
– Förderband zum Sammeln von Formteilen
– Heißkanäle
– vier Kissen
– eine Reihe von Kernen
– Technische Dokumentation
Polen
