BHK-TECH MW 50 Mikrowellen

BHK-TECH MW50-2V Mikrowellenanlage

Anlagen- und Funktionsbeschreibung

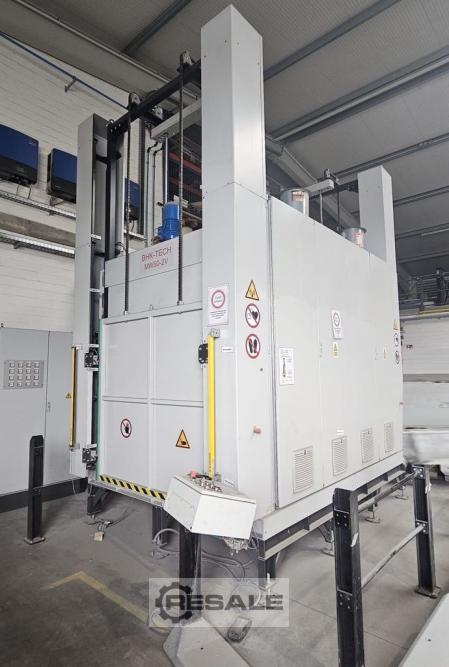

Mikrowellenanlage, bestehend aus zwei Mikrowellenmodulen MW50 V, einer Innenrollenbahn und
zwei Außenrollenbahnen.

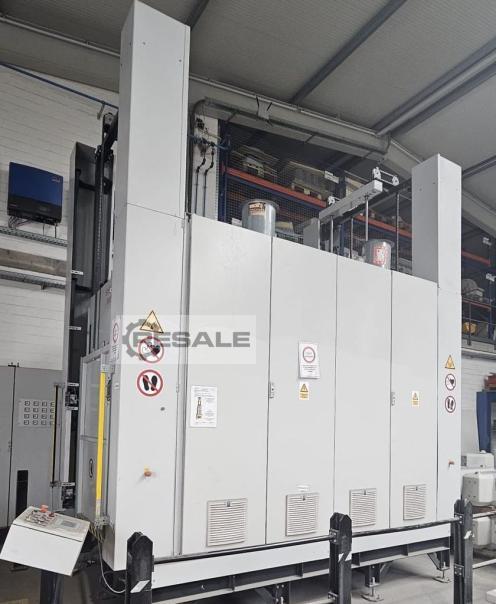

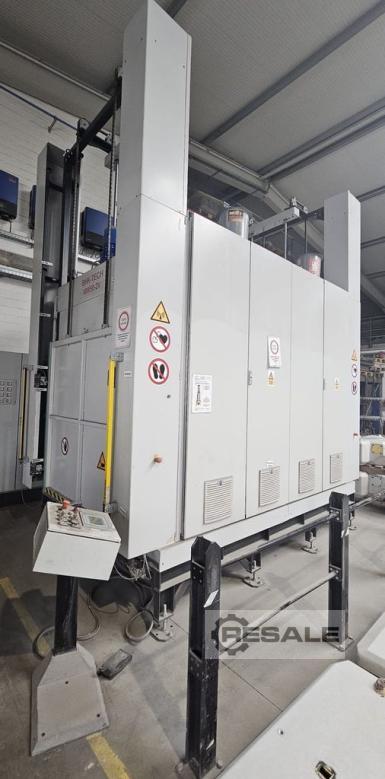

Die eigentliche Mikrowellenkammer besteht aus einem 3 mm Edelstahlblech und hat längsseits fest
montierte Schaltschranksegmente, in denen die Hochfrequenz-Komponenten, hinter mechanisch und
elektrisch gesicherten Abdeckungen, installiert sind.

Das Rollenbahnsystem zum Transport der Palette innerhalb der Anlage ist in mikrowellengekapselter
Form gefertigt.

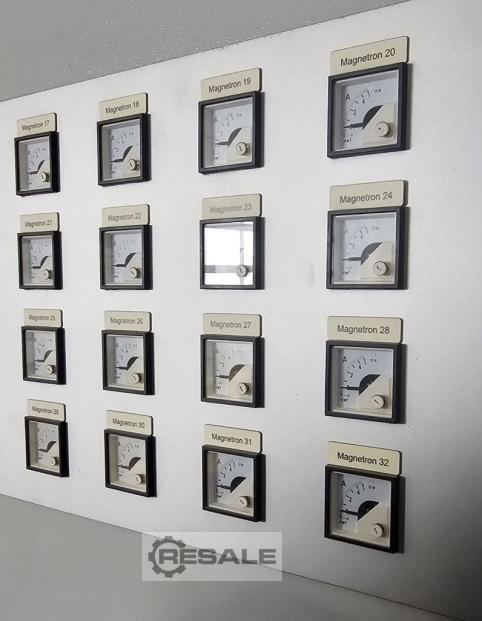

Die Mikrowellenanlage ist mit insgesamt 32 Magnetrons bestickt, die die Energie direkt in den
Kammerinnenraum abgeben.

Diese Technologie garantiert eine gleichmäßige Energieverteilung innerhalb der Kammer.

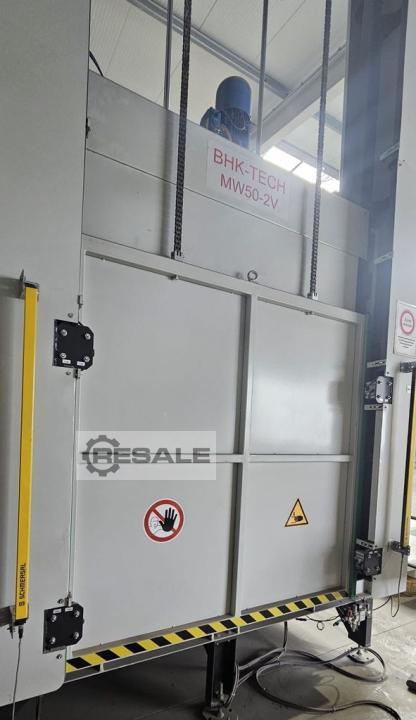

Die Magnetrons sind nur bei geschlossener und angepresster Tür einschaltbereit.

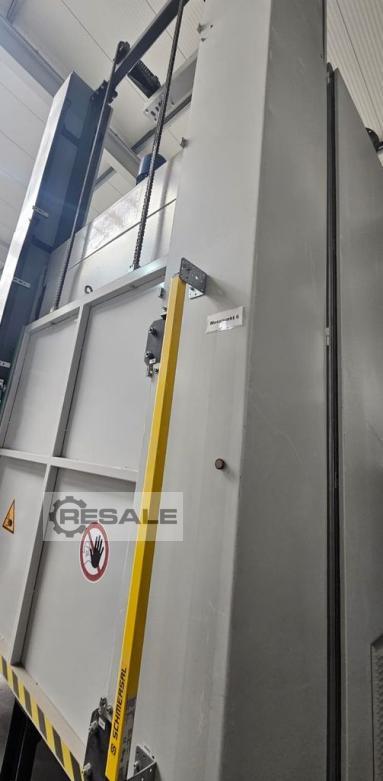

Durch das Dichtungssystem an der Türöffnung wird Mikrowellenleckagestrahlung verhindert.

Die Absaugung von eventuell entstehenden Dämpfen erfolgt über 2 Absaugventilator mit
Förderleistung von insgesamt 17.000 m*/h (freiblasend).

Die notwendige Kühlung der Hochfrequenzkomponenten erfolgt über den Luftstrom der
Absaugventilatoren, unterstützt durch 4 Zuluft Ventilatoren (Förderleistung freiblasend a’ ca.
3.500 m*/h).

Vor der Anlage befindet sich je eine Rollenbahn zu mit eigenem Antrieb.

Die Palette wird kundenseitig manuell beladen und entladen.

Mittels Initiatoren wird geprüft, ob die Palette korrekt auf der Rollenbahn steht. Am Bedienpult wird das
Programm mittels Schalter gestartet. Die beladene Palette wird in die Mikrowellenanlage transportiert
und mittels Lichtschranke positioniert.

Die Türen der Mikrowellenanlage werden geschlossen und die Mikrowellenbeaufschlagung wird
eingeschaltet.

Nach Ablauf der Mikrowellenbeaufschlagung wird die Tür geöffnet und die Palette wird auf die die
Entladerollenbahn transportiert.

Die Einschaltzeit der Magnetrons ist am Hauptbedienpult in vier Leistungsstufen vorwählbar.

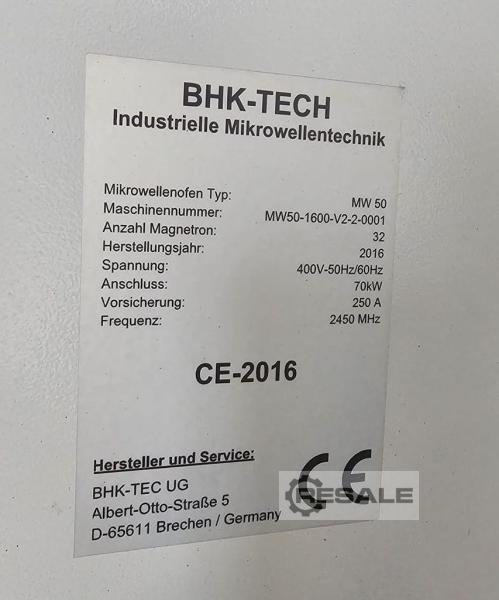

Hersteller: BHK-TEC
Mikrowellenofen Typ: MW50-2V
Anzahl Magnetron: 32
Spannung: 400 V 50/60 Hz
Anschluss: 70 kW
Vorsicherung: 250 A
Frequenz: 2450 MHz
Druckluft: 6-10 bar
Herstellungsjahr: 2016

Emissionen

Schalldruck: 80 dB
Frequenz: 50/60 Hz
Abluft: 2 x 8500 m³/h
Zuluft: 4 x 3500 m³/h
Anschluß Zuluft: 2 x 346 mm ø
Anschluß Abluft: 1 x 465 mm ø

Maße und Gewicht

Mikrowellenofen: (LxTxH) 3735 x 2373 x 4756 mm
Min. Raumhöhe: 5000 mm
Nutzbarer Innenraum: (LxBxH) 3100 x 1200 x 1200 mm
Max. zul. Rollenbahnbelastbarkeit: 3000 kg
Max. zul. Gesamtgewicht; 9000 kg
Leergewicht: 6000 kg

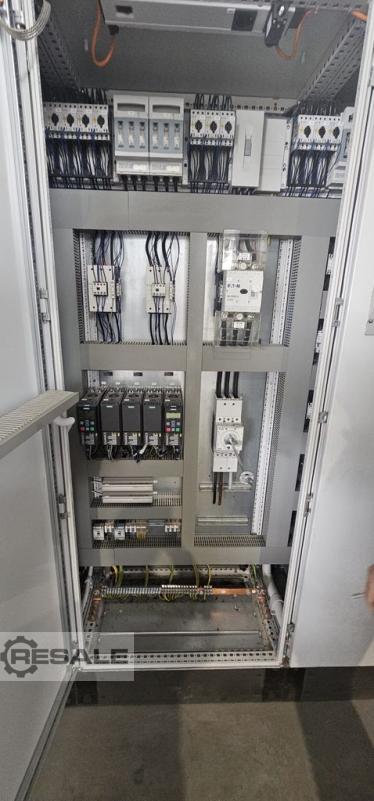

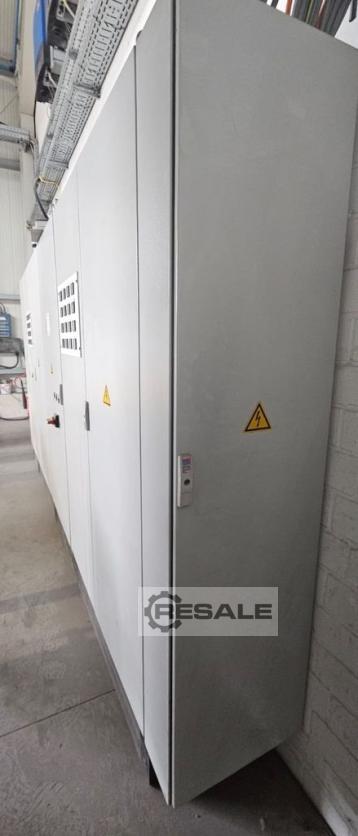

Schaltschrank: (LxTxH) 3800 x 520 x 2250 mm
Gewicht: 700 kg

Die Maschine befindet sich im absoluten Neuzustand
Die Maschine war nie im Einsatz
Neupreis 300.000 €

Eine Finanzierung durch unsere Bank ist auch möglich.
